I2C接口2.42寸OLED显示模组结构设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128751
  • I2C接口2.42寸OLED显示模组结构设计
  • I2C接口2.42寸OLED显示模组结构设计

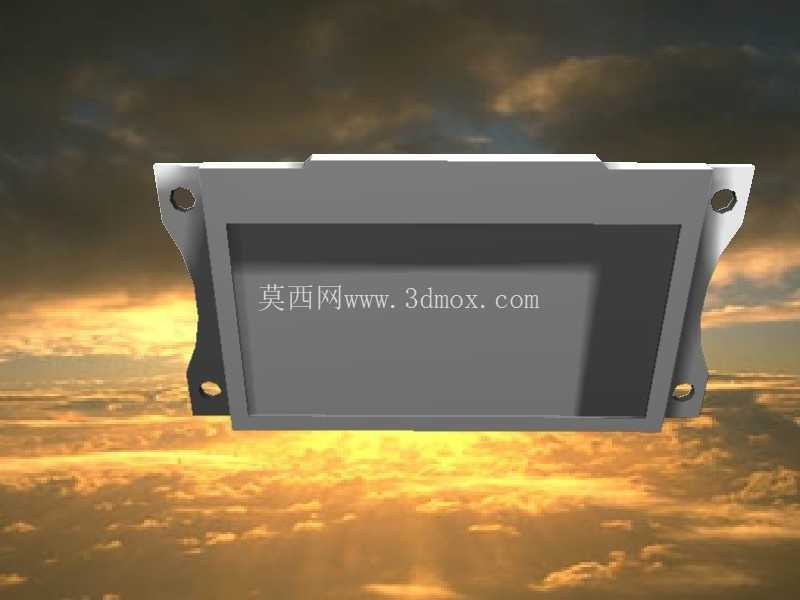

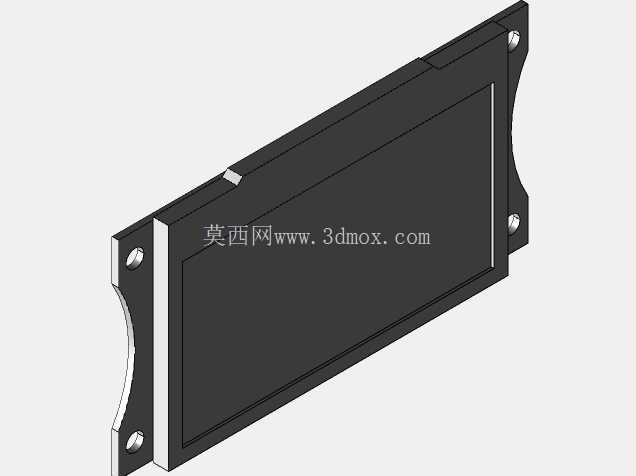

在嵌入式设备、小型工业控制终端、便携检测仪器的开发过程中,人机交互的显示环节往往需要兼顾占用空间、通讯简洁性与显示清晰度,这款基于SSD1309驱动的2.42寸OLED显示模组,正是针对这类紧凑安装场景设计的显示部件。从结构设计角度看,该模组采用带固定耳的一体化外壳设计,两侧伸出的安装支耳预留了标准螺丝过孔,安装时无需额外设计固定支架,可直接通过M2规格螺丝将模组锁附在设备面板或内部安装柱上,安装支耳与显示面板主体的过渡处做了圆弧卸荷处理,避免安装锁紧时应力集中导致外壳开裂。显示区域的视窗边框做了0.3mm的内凹台阶,既可以在贴装表面防护镜片时提供定位基准,也能遮挡屏幕边缘的非显示黑边,提升装配后的外观一致性。

从功能特性上,该模组采用I2C通讯接口,仅需两根信号线即可完成与主控芯片的数据交互,相比并行接口的显示屏能大幅减少主控IO口的占用,对于IO资源紧张的小型单片机控制系统尤为适用,128*64的点阵分辨率可满足字符、简单图标、参数数值的显示需求,OLED自发光的特性无需额外背光组件,既能降低模组整体功耗,也能避免背光不均导致的显示效果差异,在强光环境下依然能保持较高的显示对比度。设计过程中,外壳内部预留了驱动PCB板的定位卡槽,PCB装配时可直接沿卡槽推入,卡槽与PCB的配合间隙控制在0.1mm以内,既保证装配便利性,也能避免设备震动时PCB出现窜动导致的接触不良,屏幕FPC排线的出线位置做了避空设计,预留了足够的弯折空间,防止装配时排线被外壳挤压造成线路断裂。

在实际应用场景中,这类OLED显示模组常被用于小型手持检测设备的参数显示、工业传感器节点的状态指示、桌面小型仪器的运行数据展示,也可作为3D打印机、小型数控雕刻机等桌面加工设备的辅助状态显示屏。安装边界上,模组整体厚度控制在6mm以内,安装支耳的孔位间距为72mm,显示区域距离支耳安装面的下沉深度为1.2mm,设计设备面板时只需在对应位置开出与显示区域匹配的视窗孔,即可将模组从面板内侧固定,面板外侧无需额外做固定结构,能大幅简化设备前面板的加工工序。外壳的边角处均做了R0.5的圆角处理,避免装配过程中锐边划伤操作人员或损坏周边线材,外壳材质选用常规ABS工程塑料即可满足一般使用场景的强度需求,若应用在有高温要求的工业场景,也可替换为PC材质提升耐温性能。

从结构建模的细节来看,该模型完整还原了模组的所有装配特征,包括安装支耳的通孔倒角、视窗台阶的尺寸、内部PCB卡槽的位置、排线出口的避空槽,建模时所有配合尺寸均按照实际量产公差做了预留,设计人员在进行设备整体结构设计时,可直接调用该模型进行装配干涉检查,无需重新测绘模组尺寸,能有效缩短设备开发的结构设计周期。需要注意的是,该模组的I2C接口引脚排布采用行业通用的4Pin定义,建模时引脚位置的尺寸与实际量产产品保持一致,设计配套接插件时可直接选用标准1.25mm间距的卧贴接插件,无需定制特殊规格连接件,进一步降低整机的物料采购成本。
