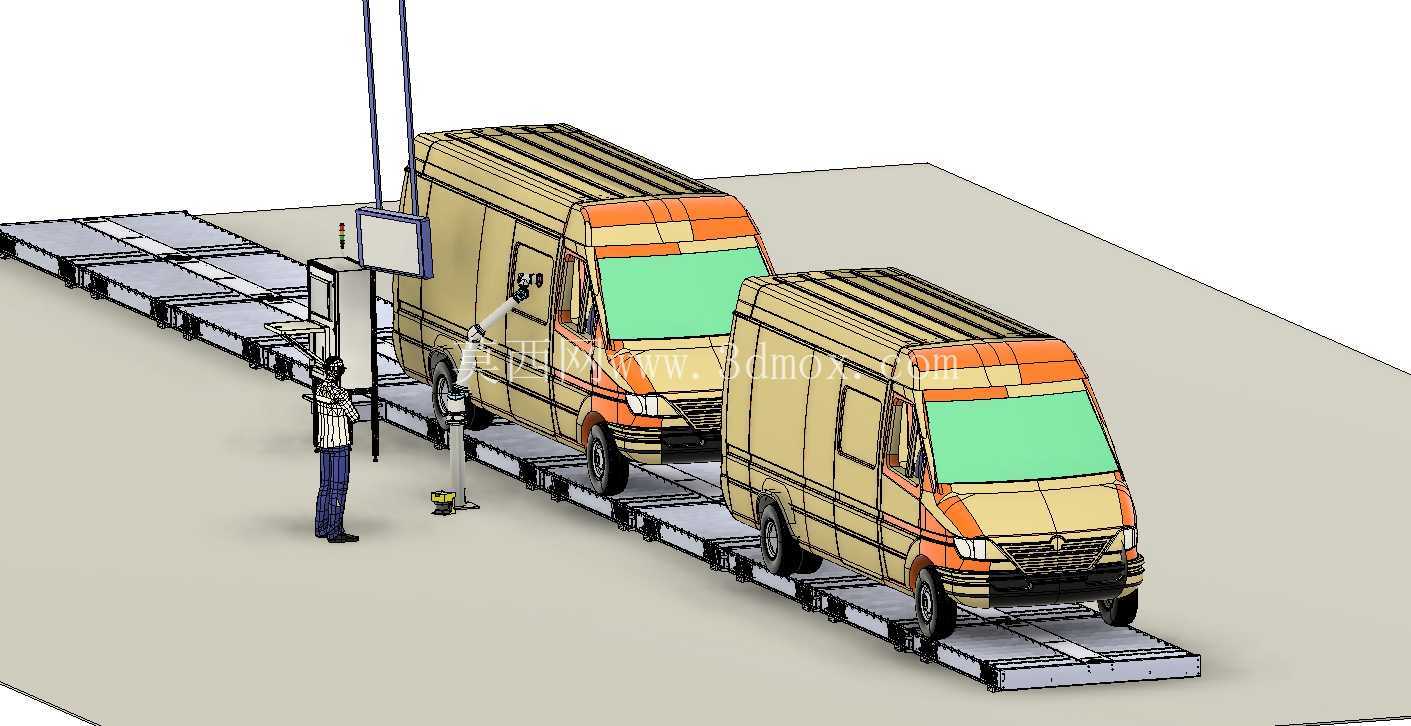

厢式货车机器人自动化检测产线结构

　　产线的检测工位设置在辊道中段，配套的工业机器人安装在辊道侧面的固定基座上，基座与辊道侧边的安全距离预留了1.2米的维护通道，既保证机器人臂展范围可以覆盖车辆侧面所有需要检测的点位，包括厢体密封性检测点、车门铰链装配精度检测点、侧面标识安装位置校验点，也不会在运行时与通行的车辆、现场巡检人员发生干涉。机器人末端搭载的检测模组采用快换结构设计，可以根据不同的检测需求切换视觉检测头、密封性测试接头、扭矩校验工具，不需要对整体产线做大规模改造就能适配不同配置的厢式货车检测需求。在产线的入口位置设置了车辆定位导向装置，导向栏的开合角度做了15度的外扩引导，方便驾驶员将车辆准确停靠到辊道的初始载车位置，定位装置自带的到位检测传感器会在车辆停准后触发辊道的启动信号，避免车辆未停稳就启动输送造成设备剐蹭。产线两侧设置了安全防护围栏，围栏高度1.8米，在机器人作业区域的围栏上加装了安全光栅，一旦有人员误入作业区域，产线会立即触发停机信号，所有运动部件停止动作，保障现场作业安全。这套检测产线的设计初衷，是解决商用车下线检测环节人工操作效率低、检测点位一致性差的痛点，针对厢式货车这类城市配送主力车型的出厂检测需求做了定向适配。从布局来看，整条线采用连续通过式的辊道输送结构，辊道单段宽度适配总质量4.5吨级厢式货车的轮距范围，单节辊道长度覆盖车辆轴距的调整区间，安装时需保证全线辊道上平面平面度误差控制在每米0.5毫米以内，避免车辆输送过程中出现偏移，影响检测传感器的采集精度。

　　从设计逻辑上，这套产线没有采用传统的定点工位检测模式，而是将检测动作与车辆输送过程做了同步匹配，车辆在辊道上以恒定低速向前移动的过程中，机器人就可以同步完成对应位置的检测作业，不需要车辆完全停稳后再启动检测流程，单台车的检测时长相比传统人工检测模式可以压缩40%左右。考虑到厢式货车的车型高度差异，机器人的安装基座做了可升降的调整结构，调整行程覆盖2.2米到3.5米的车高范围，可以适配高顶厢货、平顶厢货等不同高度车型的检测需求，不需要额外垫高基座或者更换更长臂展的机器人，降低了产线的改造成本。

　　辊道的驱动单元采用分组驱动设计，每三节辊道为一个驱动组，当车辆行驶到对应组段时才会启动驱动，车辆驶离后自动停止，减少不必要的能源消耗，同时每个驱动组都设置了过载保护机构，一旦辊道运行阻力超过设定阈值就会自动停机并触发报警，避免卡滞造成电机或者辊面的损坏。在检测工位的旁侧设置了操作终端柜，柜体距离辊道边缘的距离预留了0.8米的操作空间，操作人员可以在终端上实时查看检测数据、调整检测参数、切换检测程序，终端柜的高度设置为1.5米，符合站立操作的人机工程学要求，长时间操作也不容易产生疲劳。产线的地面安装要求做150毫米厚的硬化混凝土地面，地面承载力满足每平方米5吨的载荷要求，避免重型车辆长时间通行造成地面沉降，影响辊道的水平精度。

　　机器人基座的安装需要做二次灌浆处理，保证基座的固定强度，避免机器人高速运行时产生的震动影响检测精度。整条产线的布局长度可以根据车间的实际场地情况做调整，标准配置下的产线总长度在24米左右，可以同时容纳两台厢式货车在线检测，前端车辆完成检测驶出辊道后，后端车辆可以直接跟进到检测工位，不需要等待全线清空，进一步提升检测的流转效率。针对厢式货车的检测需求，产线还预留了额外的检测接口，可以后续加装灯光检测、制动性能检测、轮重检测等模块，扩展产线的检测能力，不需要对现有辊道结构做大规模改动。在管线布置上，所有的动力线缆、信号线缆都采用地面线槽加拖链的布置方式，辊道移动部位的线缆全部纳入拖链保护，避免线缆被车辆碾压或者被运动部件剐蹭造成损坏，线槽的盖板做了防滑处理，人员踩踏时不会出现打滑或者盖板移位的情况。
