金属型材自动贴标输送产线结构设计

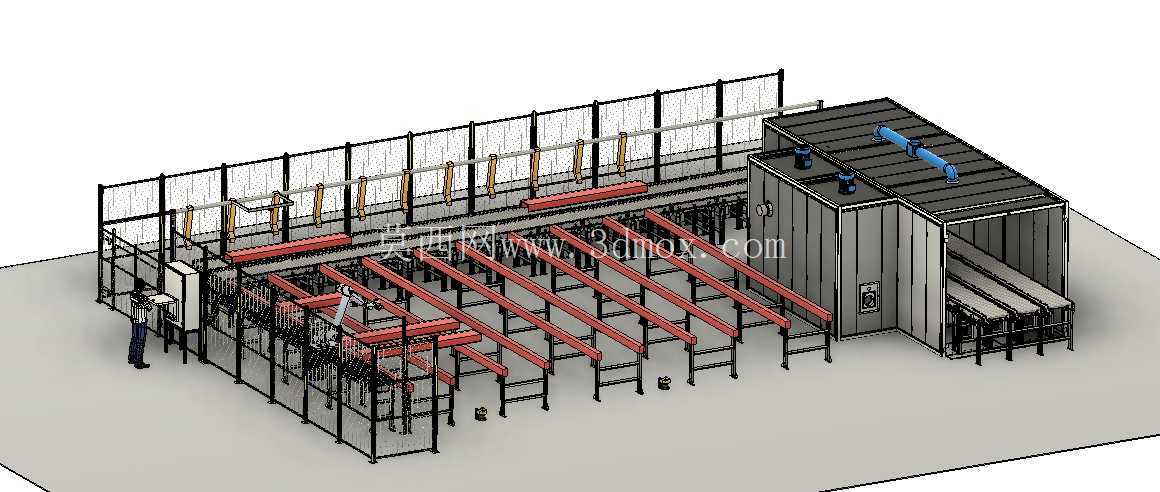

　　这套结构方案针对长条形金属型材的后段加工标识工序设计，主要应用在钢结构型材加工、金属建材生产、仓储货架构件加工这类需要对批量长尺寸金属梁件做标识粘贴的生产场景，解决传统人工贴标效率低、标签对位偏差大、长件转运贴标过程易磕碰划伤的实际生产痛点。从整体布局来看，设备采用进料段平行辊道排布设计，多组平行的红色辊道梁对应不同长度规格的型材承载需求，单组辊道的支撑间距经过载荷校核，可适配6米以内常规长度的矩形金属梁、C型钢构件的平稳输送，避免长件输送过程中出现下挠变形，进料端预留1.2米的人工上料操作空间，配套独立的操作控制柜，柜体上设置急停、启动、速度调节的实体按键，方便上料人员实时调整输送节拍，控制柜安装位置距离辊道边缘0.8米，符合人机工程操作距离要求，避免操作人员探身操作带来的安全隐患。

　　设备中段集成机器人贴标作业工位，外围采用网格防护栏做全区域物理隔离，防护栏高度设置为2米，栏体网格间隙控制在30mm以内，防止人员误入作业区域触发安全事故，防护栏对应上料位置设置安全联锁门，门体开启时设备自动暂停运行，贴标工位的机器人安装底座采用整体焊接式结构，底座与地面通过膨胀螺栓刚性连接，安装平面的平面度公差控制在0.2mm/m以内，保证机器人高速运行时的位置精度，贴标执行端配套标签供料机构、压合滚轮组件，可实现不干胶标签的自动剥离、对位粘贴、辊压贴合全流程动作，标签粘贴位置的重复定位精度可控制在±1mm范围内，满足金属构件出厂标识的位置精度要求。设备末端衔接出料缓存工位，采用倾斜式辊道设计，完成贴标的型材可顺着辊道自动滑向缓存区域，缓存区域可容纳10根以上的成品型材，减少人工转运的频次，出料端侧边设置封闭的电气柜集成区域，将设备的气动控制元件、伺服驱动模块统一集成在柜体内，柜体采用密封式设计，防护等级达到IP54，可适配车间内多粉尘的生产环境，柜体顶部设置排风散热组件，避免内部电气元件长时间运行出现过热问题。在设计思路上，整套结构采用模块化拆分设计，进料辊道段、贴标作业段、出料缓存段均为独立的模块单元，各单元之间通过定位销和连接螺栓实现拼接，方便根据车间的实际场地情况调整产线的整体长度，也便于后期的维护拆装，辊道的驱动采用分布式伺服电机控制，可根据型材的长度、贴标位置要求单独调整每段辊道的输送速度，实现不同规格型材的柔性化生产，不需要更换工装夹具即可适配多种截面尺寸的金属梁件贴标作业。

　　安装边界方面，整套设备的整体占地长度约12米，宽度约4.5米，设备最高点距离地面3.2米，安装时需要预留周边1米的设备维护通道，地面承载能力要求不小于5t/㎡，进料端和出料端需要预留对应的物料周转空间，方便叉车或者人工进行上下料作业，设备的气源接口设置在贴标工位侧方，接口规格为标准G1/2快插接口，供电采用三相380V工业供电，整体装机功率约15kW，可直接对接车间现有工业供电供气系统，不需要额外配置专用的能源供给设施。

　　从实际运行逻辑来看，型材由人工放置到进料辊道后，辊道自动将型材输送至贴标工位，到位检测传感器触发后，输送系统暂停，机器人按照预设的轨迹移动至标签供料位取标，随后移动至型材表面的预设位置完成标签粘贴，粘贴完成后压合滚轮沿标签表面滚压一遍，保证标签与金属表面完全贴合无气泡，完成单根型材的贴标作业后，输送系统启动将成品输送至出料缓存段，同时进料段输送下一根待贴标型材进入工位，整个作业流程可实现连续化运行，相比传统人工贴标作业，作业效率可提升3倍以上，同时可避免人工贴标过程中出现的标签歪斜、粘贴不牢、位置偏差等质量问题。
