搭载汽油发动机的双体RC快艇骨架结构

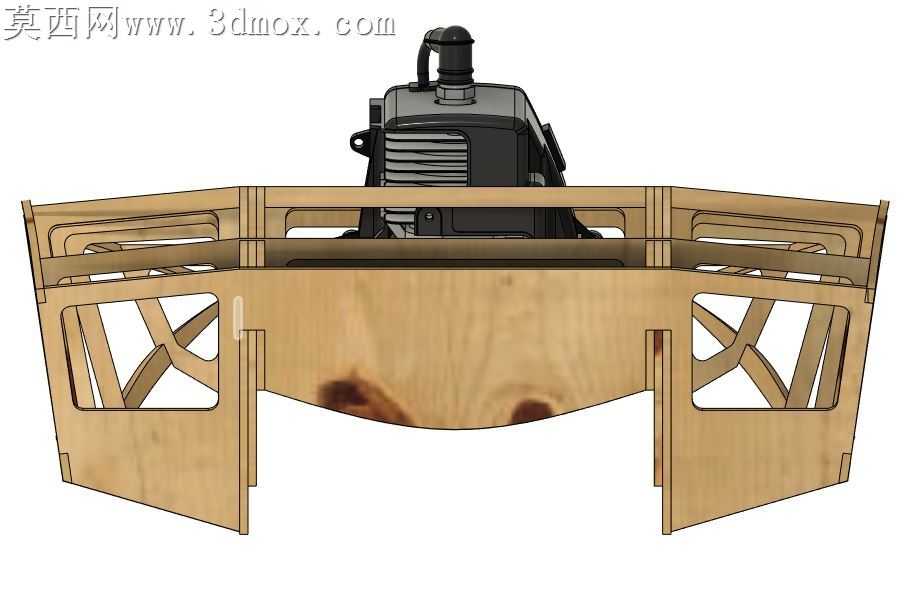

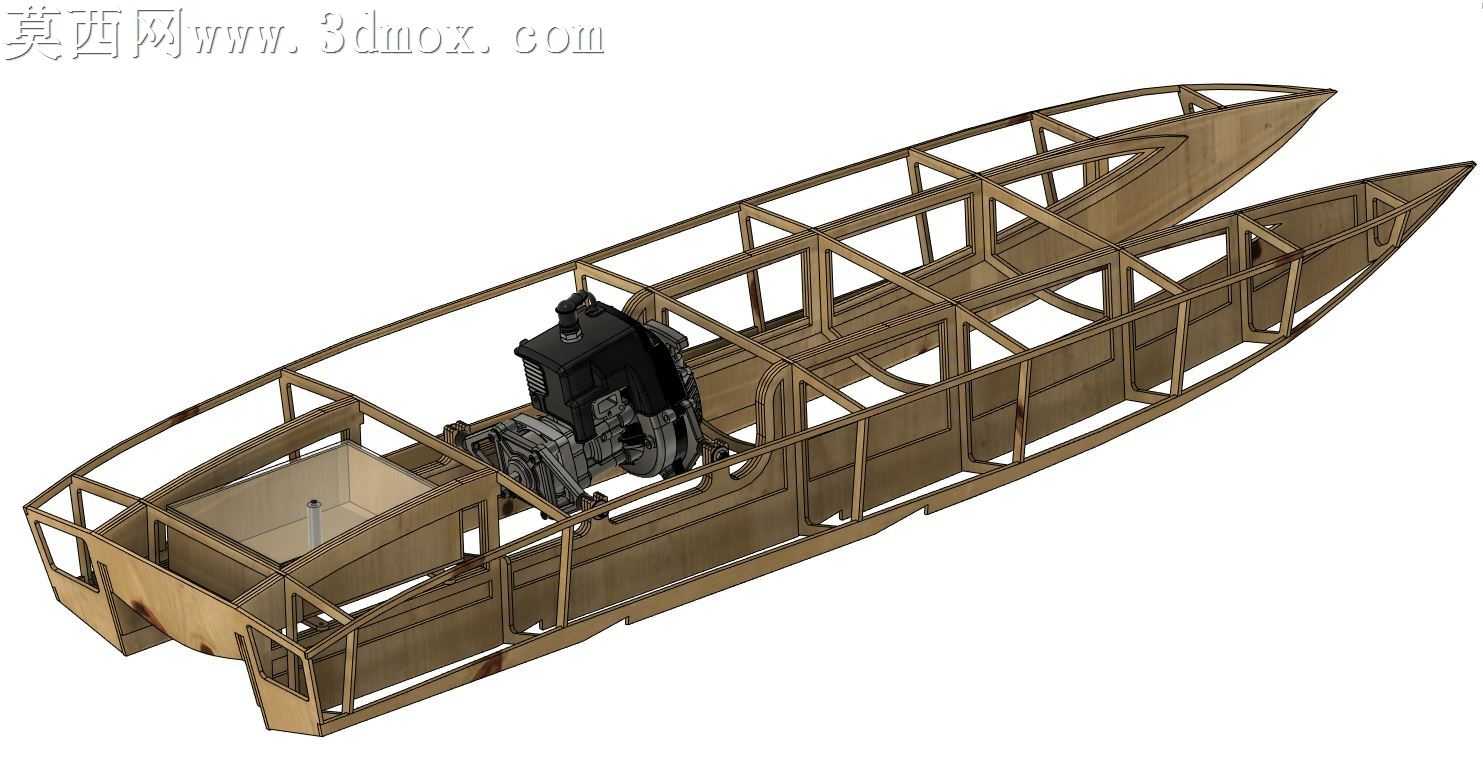

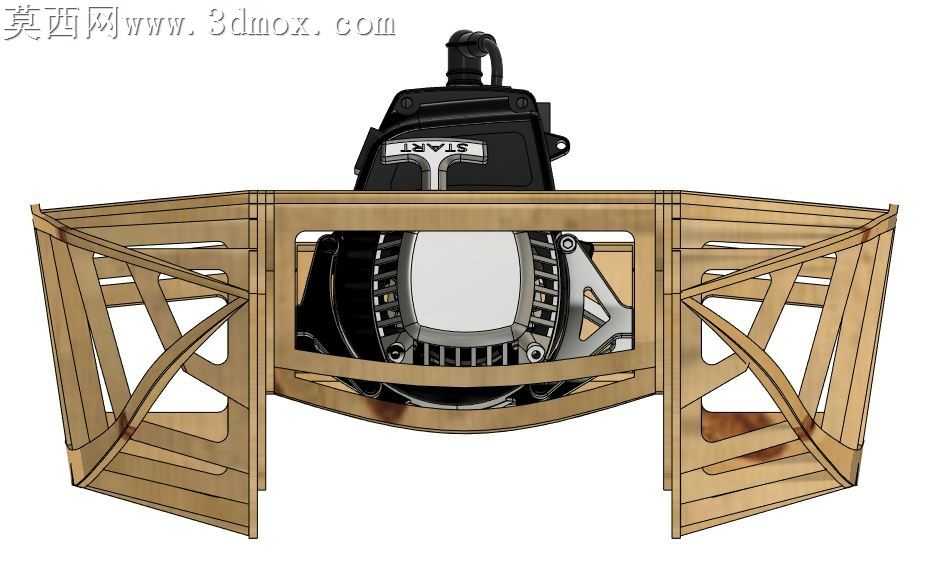

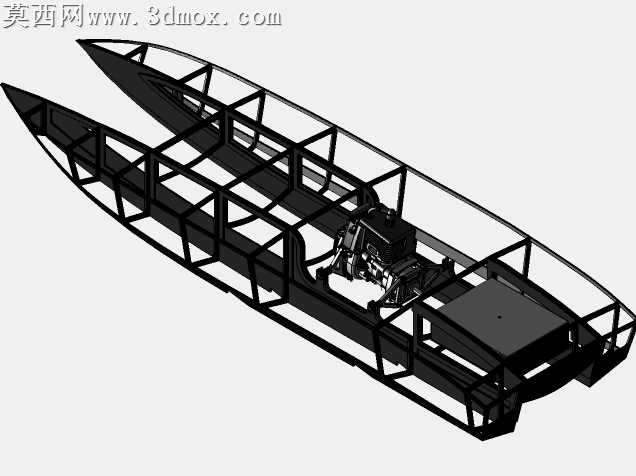

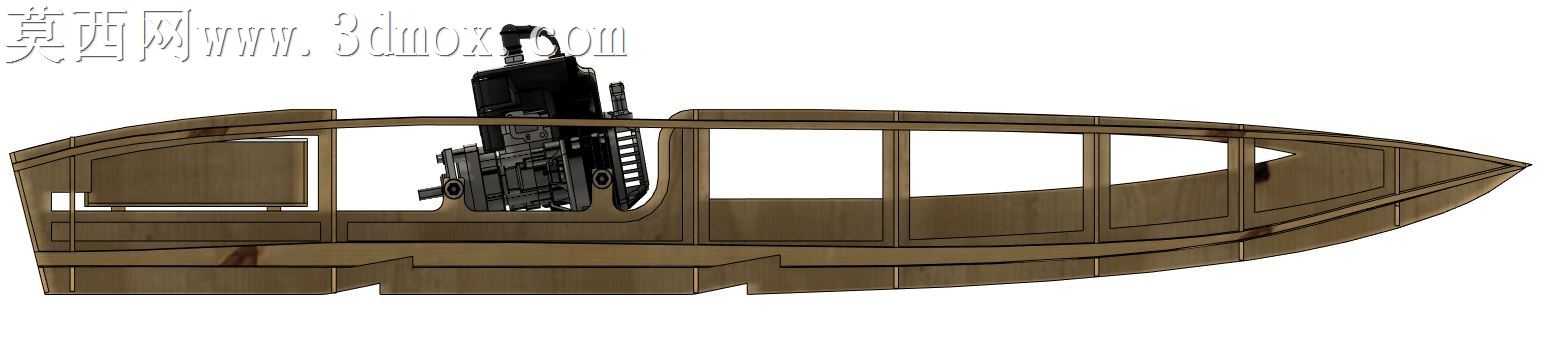

本作品为双体遥控竞速快艇的骨架结构三维建模成果，建模过程围绕双体船的结构特性与RC竞速场景的使用需求展开，首先完成双片体的线型轮廓搭建，依据1370mm的总长尺寸确定两个片体的平行间距、艏部尖削角度与艉部安装平面尺寸，确保双体布局具备更低的航行阻力与更高的横向稳定性。骨架结构采用纵横肋板拼接的框架式设计，建模时逐一完成横向隔舱肋板、纵向贯通龙骨、上层连接横梁的零件建模，所有拼接位置预留对应卡口结构，还原木质拼装船模的装配逻辑，保证每一处结构件的定位精度，避免组装时出现错位问题。动力舱区域作为建模重点，针对Zenoah G290RC风冷汽油发动机的安装尺寸做了专门的结构适配，预留发动机固定基座、传动轴穿出通道、油箱安装舱位，发动机模型按照实物的外观结构完成细节建模，还原缸体散热鳍片、启动拉盘、化油器、输出端连接结构的造型特征，与骨架安装位完全匹配。材质渲染阶段，船体骨架部分赋予仿真层压木板材质，还原木质船模的纹理质感与哑光表面效果，发动机部分分别赋予金属、工程塑料、橡胶等不同材质，区分缸体的金属磨砂质感、塑料外壳的哑光质感、密封件的橡胶质感，提升整体模型的真实感。建模过程中充分考虑RC模型的实际使用需求，骨架结构在保证轻量化的同时预留足够的结构强度，横向肋板的开孔设计既可以减轻整体重量，也方便后续走线与设备安装，两个片体之间的连接横梁做了加强处理，避免高速航行时的结构形变，艉部位置预留螺旋桨、舵机的安装空间，可直接适配常规RC竞速船的推进与转向组件。整体模型结构清晰，零件拆分逻辑符合实际加工装配要求，既可以作为RC船模制作的结构参考，也可用于双体船结构原理的展示演示，完整呈现了小型动力双体船从线型设计到骨架搭建、动力适配的全流程设计思路。
