带螺纹安装柱的绿壳三脚微动开关结构

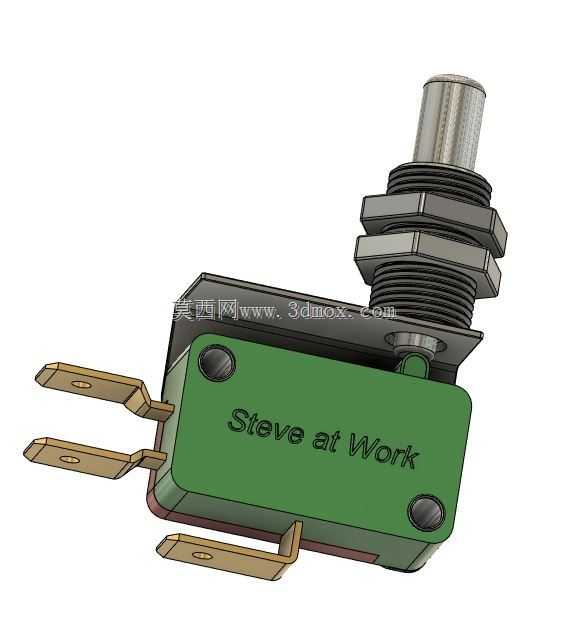

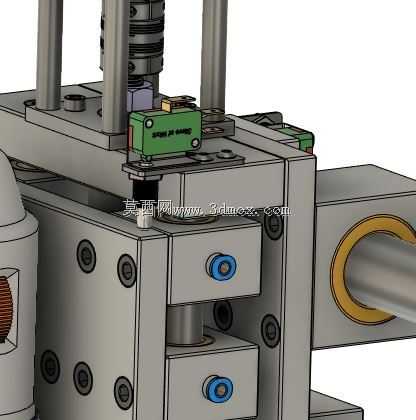

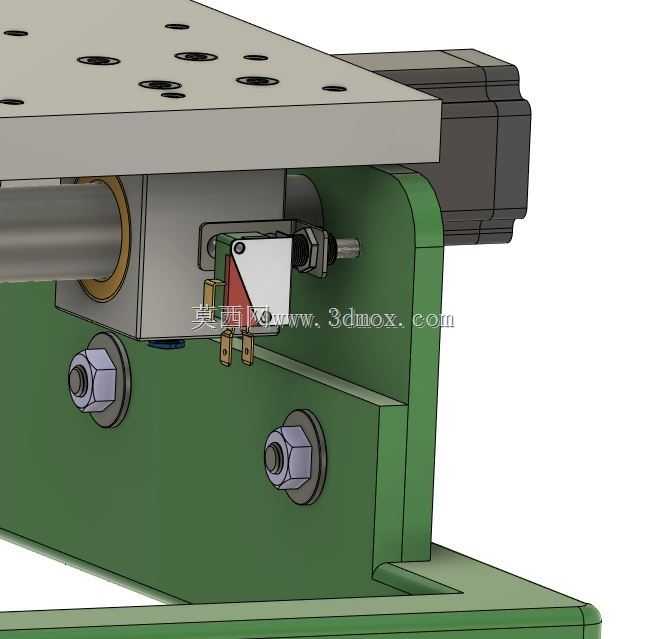

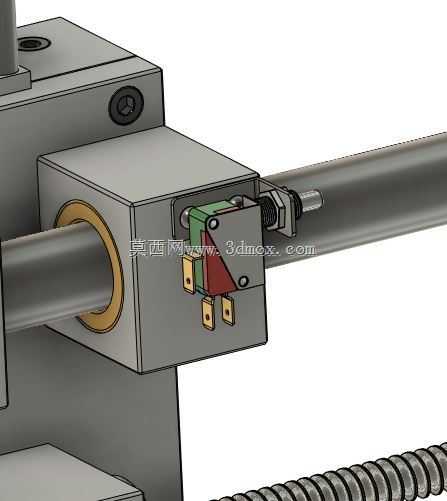

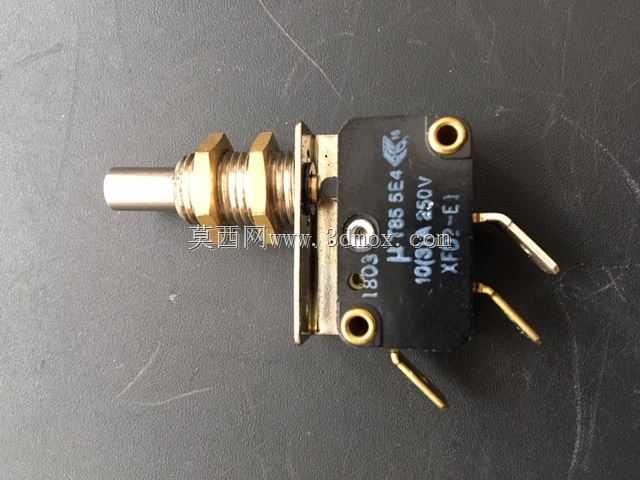

　　这类带螺纹安装柱的绿壳三脚微动开关，在工业控制、小型机电设备、家电控制回路里的应用非常普遍，最常见的场景是设备行程限位、安全门触发检测、执行机构到位反馈，比如小型自动化设备的滑台硬限位触发、家电舱门闭合检测、工业脚踏开关内部的触发核心，都是靠这类微动开关实现小行程下的电路通断切换。从结构设计来看，这款开关采用顶部带锁紧螺母的螺纹安装柱，安装时可以直接穿过设备面板的预留安装孔，通过两个六角锁紧螺母从面板两侧夹紧固定，不需要额外设计安装支架，能大幅简化设备面板的结构设计，安装柱的螺纹规格适配常规面板开孔尺寸，安装后顶部的柱塞伸出长度可以通过螺母微调，适配不同触发压头的行程需求，避免触发行程不足导致的信号漏发，

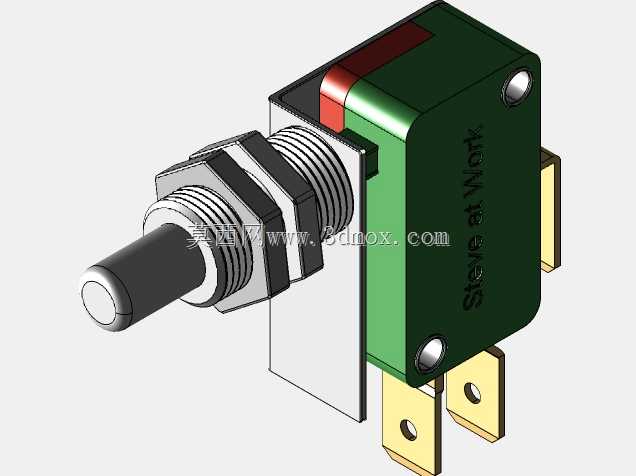

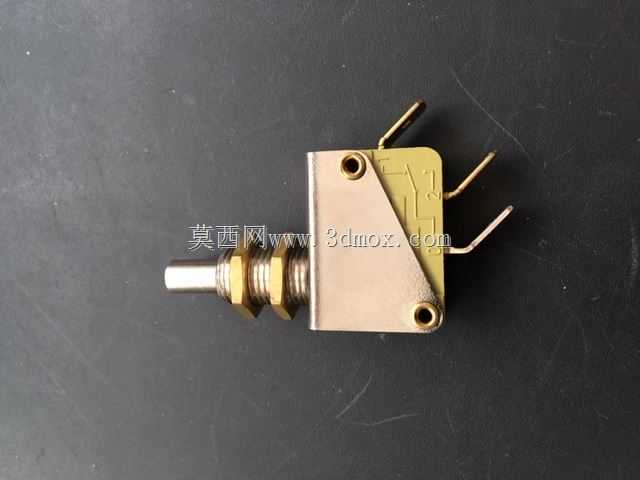

　　或是压下量过大造成开关内部结构损坏。开关本体采用绿色绝缘壳体封装，三个引出接片呈错位排布，分别对应公共端、常开端、常闭端，接片上预留的安装孔可以直接插接标准快插端子，也可以通过螺丝压接导线，接线时不需要额外处理焊盘，能提升现场装配的效率，接片的弯折角度经过优化，在狭小的设备腔体内布线时，不会和周边的结构件发生干涉，同时接片的厚度满足额定电流下的载流要求，长期通断工作不会出现接片过热的问题。开关内部的触发结构采用柱塞直压式设计，顶部柱塞受到外部压力下压时，内部的弹片结构会快速动作，实现触点的快速切换，这种直压式结构的触发行程非常短，触发压力稳定，重复触发的位置精度高，适合需要高频次触发、对触发位置一致性要求高的场合，

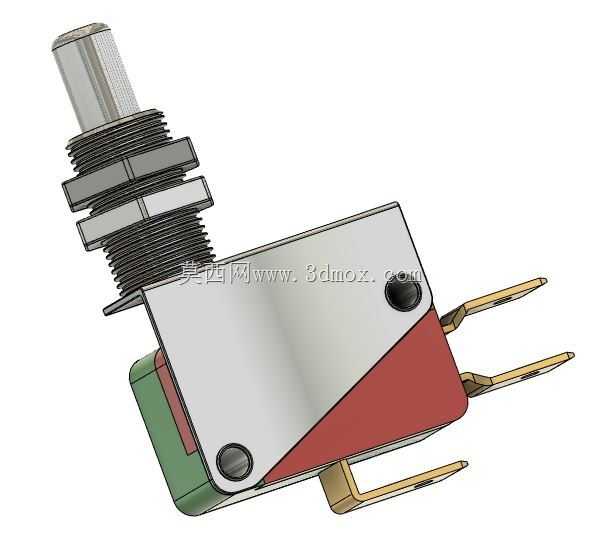

　　相比侧压式的微动开关，直压式结构的受力方向和柱塞轴线重合，长期使用不会出现柱塞偏磨导致的卡滞问题，使用寿命更长。在安装边界上，开关本体的长宽尺寸适配多数小型设备的安装空间，壳体底部的两个固定孔可以在不需要螺纹柱安装的场景下，直接通过螺丝固定在设备的安装平面上，两种安装方式可以根据设备的结构空间灵活选择，不需要额外定制安装附件。设计这类微动开关的三维结构时，需要重点关注几个配合尺寸：首先是顶部螺纹柱和壳体的同轴度，要是同轴度偏差过大，安装后柱塞的动作会出现卡滞，触发压力会出现明显波动；其次是三个接片和壳体的位置度，接片位置偏差会导致快插端子无法正常插接，或是装配后接片和壳体之间出现缝隙，降低绝缘防护性能；

　　另外柱塞的伸出长度公差需要严格控制，公差过大会导致同一批次开关的触发位置偏差过大，设备调试时需要逐个调整触发压头的位置，增加装配调试的工作量。从实际使用的角度看，这类微动开关的触发力通常设置在适中的区间，既不会因为触发力过小导致设备运行过程中受振动误触发，也不会因为触发力过大导致外部驱动结构需要提供更大的压力，增加驱动机构的负载。开关壳体的绝缘材料需要具备一定的耐温性能，在设备内部长期工作的温度环境下，不会出现壳体变形、绝缘性能下降的问题，同时壳体的密封结构要能阻挡日常使用中的灰尘进入内部触点区域，避免触点积灰导致接触不良。在三维建模过程中，需要还原开关内部弹片的动作行程，确保装配后柱塞的下压行程和实际产品一致，在做设备整体的干涉检查时，能准确模拟开关触发时的压头位置，避免设计完成后出现压头压下量不足或是超程的问题，同时接片的模型要准确还原实际的厚度和弯折角度，方便后续做布线模拟时，确认导线和接片连接后不会和周边结构发生干涉。
