滑动门安全锁止插销装置结构设计

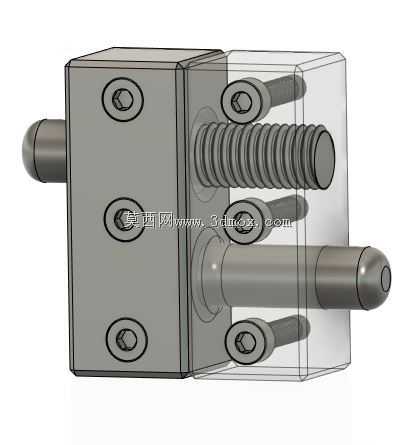

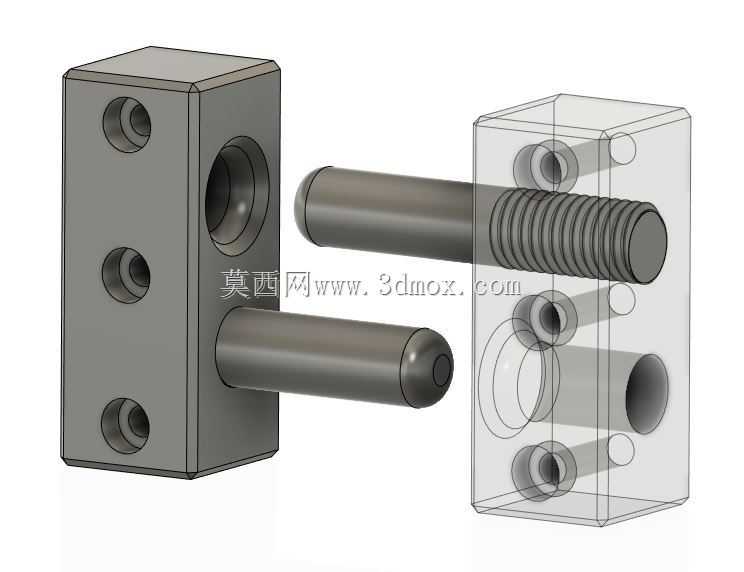

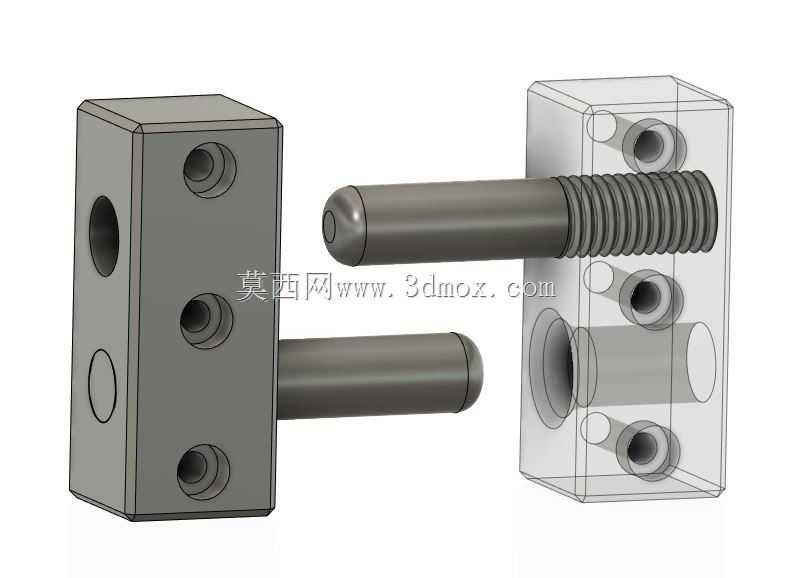

　　在工业设备防护门、自动化产线安全隔断、机柜滑动检修门的应用场景中，这类弹簧复位式滑动门安全装置是避免门体意外滑移、保障操作区域安全的核心机械部件，区别于普通民用门插销，其设计完全围绕工业场景的高频次操作、抗冲击、防误脱开需求展开。从结构组成来看，该装置采用分体式安装基座设计，一侧为实心安装块，另一侧为带弹簧容纳腔的透明示意结构块，两个基座通过内六角圆柱头螺钉实现对合紧固，中间的活动插销杆贯穿两个基座的导向孔，杆身套设的压缩弹簧始终为插销提供伸出方向的预紧力，当滑动门移动至闭合位置时，插销杆在弹簧力作用下自动弹出，卡入门框对应的定位孔内，实现门体的机械锁止，无需额外施加操作力即可保持锁止状态，避免设备运行过程中振动导致门体自行滑移开启。

　　设计过程中首先考虑的是安装适配性，两个安装块的贴合面为平整加工面，每个安装块上设置三个呈三角形分布的内六角安装螺钉孔，安装时可直接通过螺钉将基座分别固定在滑动门的侧边与门框对应位置，安装孔的位置公差控制在±0.1mm范围内，保证插销杆与门框定位孔的同轴度，避免插销伸缩过程中出现卡滞。插销杆的伸出端设计为圆头导向结构，即使门体闭合时存在少量位置偏差，圆头结构也能顺着定位孔的倒角滑入，降低对门体安装精度的要求，插销杆的行程根据常规工业滑动门的锁止深度需求设定，伸出长度足够保证锁止后不会因侧向力脱出，缩回时通过手动按压插销尾端的圆头即可压缩弹簧，带动插销杆退出定位孔，实现门体的解锁开启，操作力经过弹簧刚度匹配设计，单指即可完成按压操作，同时弹簧的预紧力足够抵消设备运行产生的常规振动，不会出现自行缩回的情况。

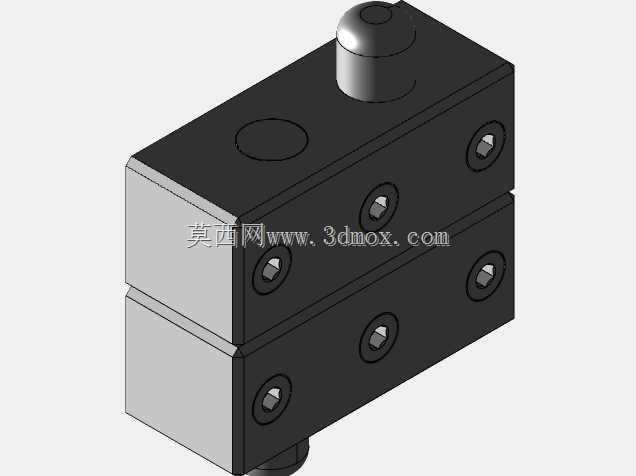

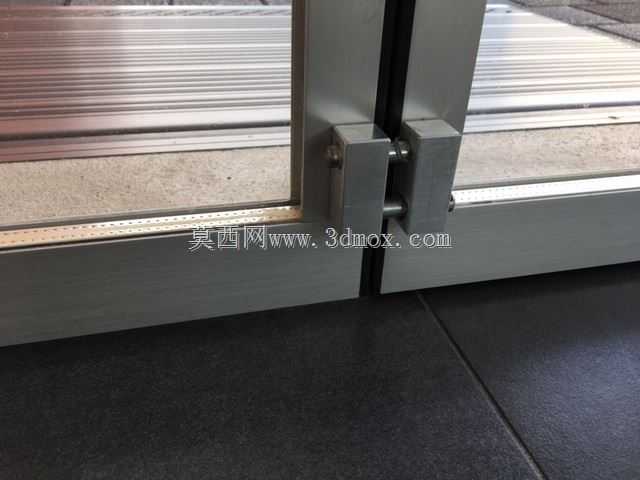

　　从安装边界来看，该装置整体外形为规整的长方体结构，没有外凸的尖锐结构，安装后不会占用门体外侧的额外操作空间，基座的厚度经过优化，既能够容纳弹簧与导向孔的长度需求，又不会过于突出影响门体的整体外观，导向孔与插销杆之间采用小间隙配合，表面粗糙度控制在Ra1.6以下，保证插销伸缩过程顺滑无卡顿，长期使用也不会出现磨损松旷的问题。在实际选型应用中，这类装置常被用在激光设备防护滑动门、自动化装配线的安全隔离滑门、电气控制柜的滑动检修门等场景，相比电磁锁等电子锁止装置，纯机械结构的安全插销不需要供电即可实现可靠锁止，在断电等异常工况下依然能够保持锁止状态，避免安全隐患，同时结构简单可靠，故障率极低，不需要复杂的维护保养，只需要定期在插销杆表面涂抹少量润滑脂即可保证长期顺畅运行。

　　设计时还充分考虑了不同使用场景的适配性，基座的安装孔位采用通用化设计，可以适配不同厚度的门体安装需求，只需要调整安装螺钉的长度即可完成固定，弹簧的刚度可以根据门体的大小、振动强度进行匹配更换，对于重型滑动门可以更换刚度更大的弹簧，提供更大的锁止保持力，对于轻型柜门则可以更换刚度较小的弹簧，降低操作按压力。插销杆采用高强度合金钢材质制作，表面经过淬火处理，具备足够的抗剪切强度，即使门体受到意外侧向冲击力，插销杆也不会发生断裂变形，保证锁止的可靠性，基座部分可以根据使用环境选择不同的材质，常规环境采用铝合金材质阳极氧化处理，重量轻且耐腐蚀，在潮湿或者有腐蚀介质的环境中则可以采用不锈钢材质制作，提升环境适应能力。
