钻床用精密机用虎钳夹持工装结构

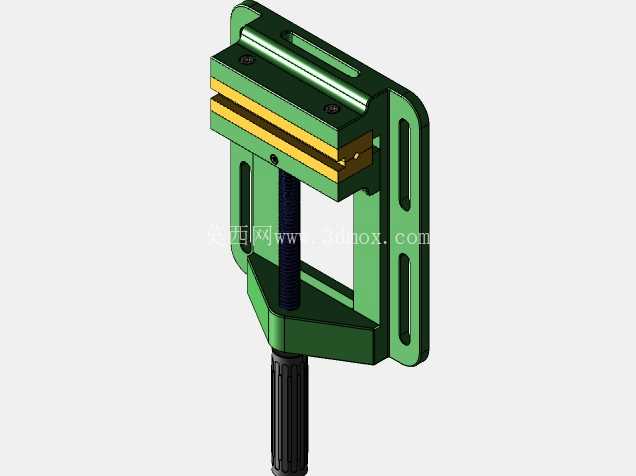

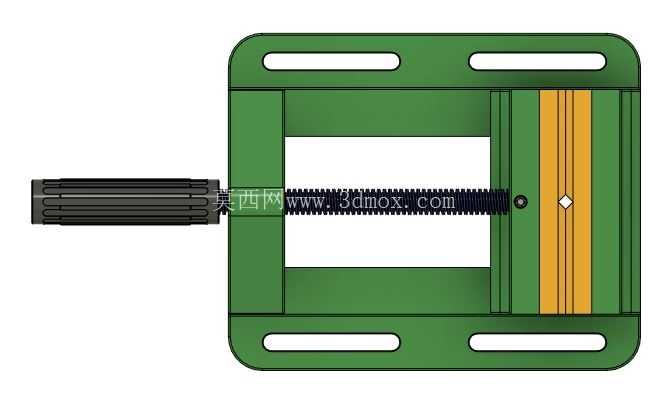

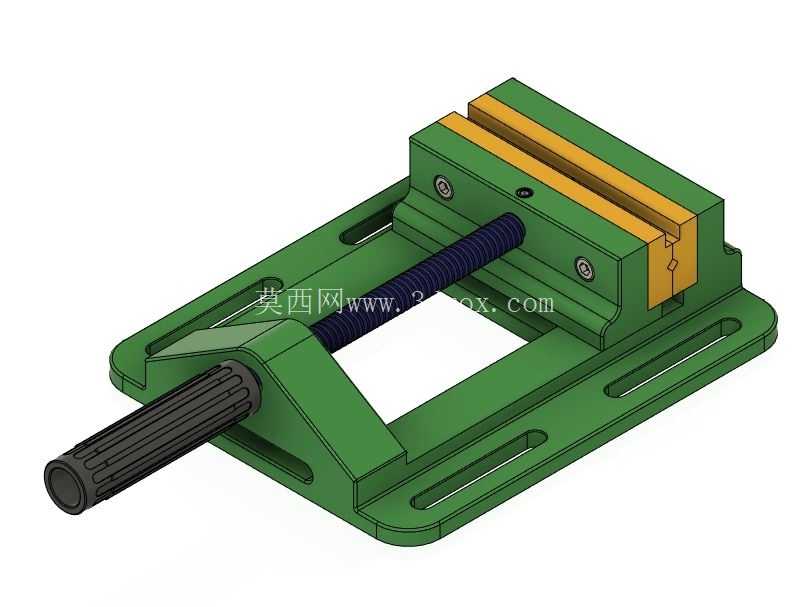

　　从功能实现逻辑来看，该虎钳采用丝杠副传动实现活动钳身的进给，丝杠端部设计的滚花手柄可提供足够的操作力矩，转动手柄时活动钳身沿底座的导向导轨做直线运动，配合固定钳身的夹持面完成工件的夹紧与松开，钳口部位采用可更换的硬质钳口板，钳口表面加工有细密的防滑齿纹，夹紧时可嵌入工件表面避免钻削过程中工件受切削力发生转动或位移，针对不同材质的加工工件，还可更换铜质、铝质等软质钳口板，避免夹伤已加工的工件表面。这款钻床专用虎钳是钻削加工工位最常用的夹持工装，日常在台式钻床、立式钻床的加工场景中承担工件定位与夹紧的核心作用，区别于普通台虎钳，其结构完全适配钻床工作台的安装逻辑，底座开设的长条形安装槽可配合T型螺栓快速固定在钻床工作台上，安装槽的跨距设计覆盖了主流小型台钻到中型立钻的工作台T型槽间距，安装时可根据工件加工位置沿槽方向调整虎钳整体位置，找正后锁紧螺栓即可完成固定，无需额外制作过渡转接板。

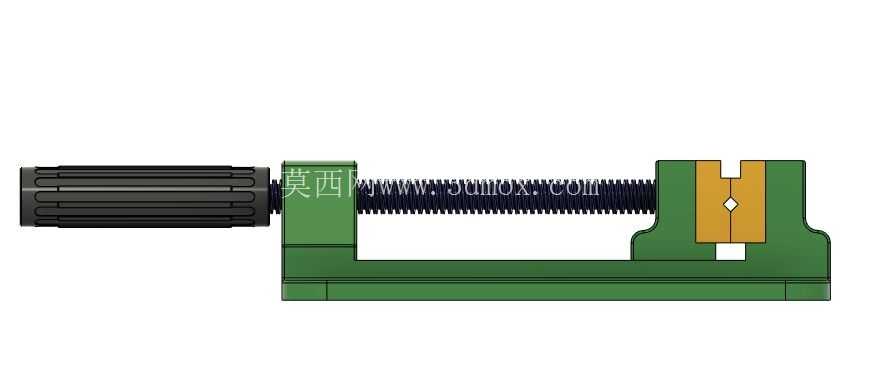

　　在结构设计层面，该虎钳的底座采用整体式铸铁结构，经时效处理后可保证长期使用的形位精度，底座的导向面与活动钳身的配合面经过精磨加工，配合间隙控制在合理范围内，既保证活动钳身移动顺畅无卡滞，又避免间隙过大导致夹持精度下降；固定钳身与底座为一体化设计，从根源上消除了装配带来的精度误差，夹持工件时固定钳身的受力直接传递到底座整体结构，刚性表现优于分体装配式结构。钳身的开口行程设计覆盖了常规钻削加工的工件尺寸范围，可满足小型板件、轴类零件、异型铸件的钻削、扩孔、铰孔、攻丝等工序的夹持需求，当加工长条形工件时，还可通过调整虎钳在工作台上的角度，配合角度尺找正后完成斜孔加工。

　　从实际使用的细节设计来看，丝杠与活动钳身的连接部位采用了防脱结构，当活动钳身移动到最大行程位置时不会从丝杠上脱出，避免日常操作中零件散落丢失；钳身整体的高度设计经过优化，夹持工件后工件的加工面高度处于钻床主轴的有效行程范围内，无需额外垫高工件即可完成加工，减少了辅助工装的使用。在安装边界方面，底座的安装槽为通槽设计，可适配M8到M12规格的T型螺栓，安装时螺栓头可从槽的端部滑入，无需从工作台端部穿入螺栓，大幅缩短了虎钳的装夹找正时间；钳身整体的外形轮廓无突出的尖锐棱角，操作过程中不会剐蹭操作人员的工作服，符合机械加工工位的安全设计要求。

　　日常使用中，该虎钳除了适配钻床加工场景，还可临时安装在铣床、磨床的工作台上承担轻载加工的夹持任务，丝杠部位预留的润滑注油孔可定期加注润滑脂，降低丝杠与螺母的磨损速度，延长工装的使用寿命；钳身表面采用喷塑处理，可抵御加工过程中切削液的腐蚀，避免长期使用后出现锈蚀问题。针对批量加工场景，该虎钳的夹持重复定位精度可控制在0.1mm以内，配合钻床的定程切削机构可完成批量零件的同位置孔加工，无需每次加工前重新找正工件位置，有效提升加工效率。
