DRV8871直流电机驱动控制模块结构设计

在小型自动化执行机构、桌面级机器人、智能小车以及各类需要精准直流有刷电机转速、转向控制的嵌入式硬件项目中，电机驱动模块是连接主控单元与动力输出部件的核心桥梁，DRV8871驱动模块的结构设计，完全围绕小功率直流电机驱动的实际工程需求展开。从实际应用场景来看，这类驱动模块常被集成在教育类机器人套件、小型智能传动装置、桌面自动化小设备的控制层，负责接收主控板输出的PWM控制信号，将弱电控信号转换为能够驱动电机运转的功率输出，同时自带过流、过热、欠压锁定等保护逻辑，避免主控端口直接接电机负载导致的端口烧毁问题。

从产品功能特性上看，该模块采用单芯片集成驱动方案，板载核心驱动IC搭配必要的外围阻容、功率回路器件，可实现单路直流有刷电机的正反转控制、转速调节，支持宽范围的供电电压输入，能够匹配常见的6V到45V区间供电的小型直流电机，持续输出电流满足小功率传动场景的负载需求，峰值电流可覆盖电机启动瞬间的大电流冲击工况。模块板载的电源指示、状态指示器件，能够在调试阶段快速判断供电状态与工作状态，减少硬件排查的时间成本。

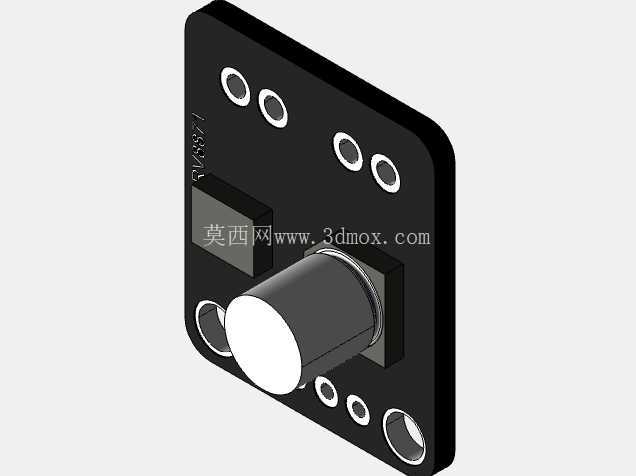

设计思路层面，整个模块的PCB外形采用方形切角的板式结构，四角预留了标准直径的金属化安装孔，安装孔的位置排布充分考虑了通用安装间距，既可以通过铜柱配合螺丝固定在亚克力、铝合金材质的设备安装底板上，也可以利用排针直接插装在面包板或者主控扩展板上，适配不同的组装需求。板上的接线端口分为电源输入、电机输出、信号输入三个区域，端口排布遵循功率回路与信号回路分离的原则，大电流走线路径做了加宽处理，降低大电流工况下的线路压降与发热，信号端口集中布置在板边一侧，方便与主控单元的杜邦线连接，减少接线交叉带来的干扰。板载的散热焊盘设计在核心驱动IC的底部，配合PCB铜箔散热，在常规负载工况下无需额外加装散热片即可稳定工作，当持续带大负载运行时，也可在IC表面粘贴小型散热片进一步提升散热能力。

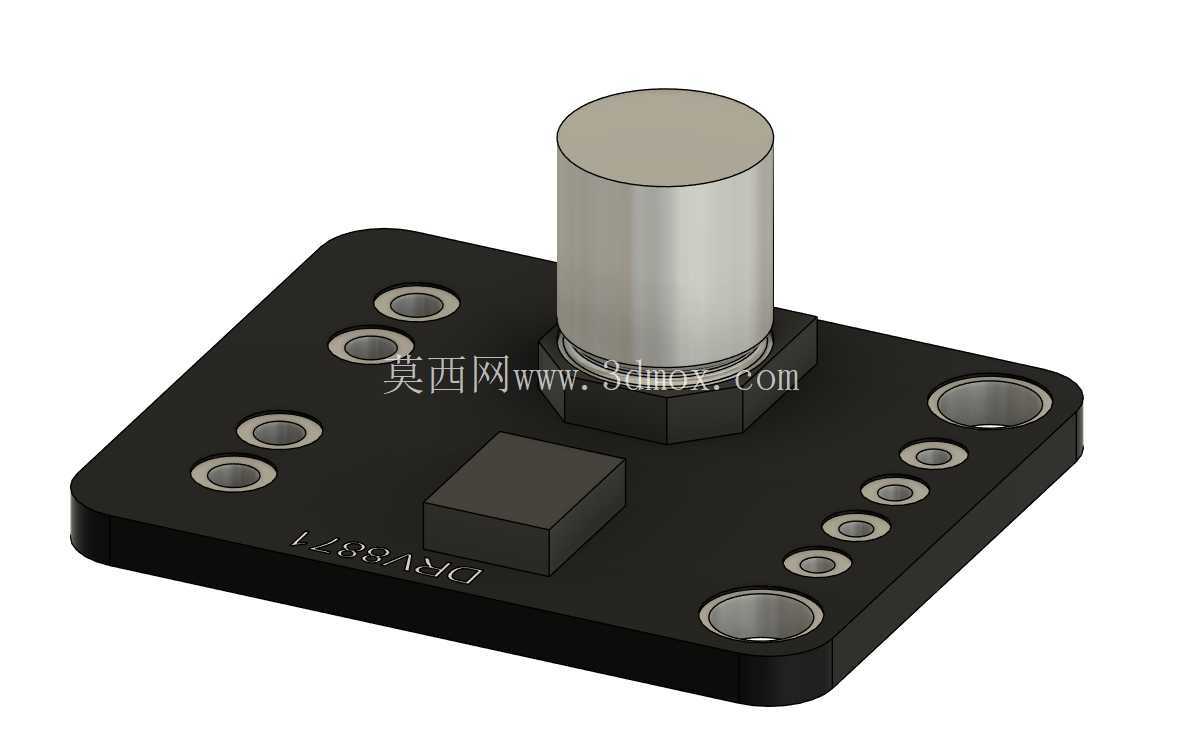

外形尺寸与安装边界方面，整个驱动板的长宽尺寸控制在极小的范围内，板上最高的元件为顶部的电解电容，整体高度不会占用过多的设备内部垂直空间，安装孔的中心距经过精准核算，在固定安装时，板边不会与周边的传感器、接线端子等其他器件产生结构干涉。电机输出端的焊盘间距适配常见的导线线径，既可以焊接导线直接连接电机，也可以焊接接线端子实现快拆连接，适配不同项目的组装需求。板上的元件排布充分考虑了焊接加工的工艺性，元件之间留有足够的间距，既适合回流焊的批量生产，也适合手工焊接的样机制作，不会出现元件过密导致的连焊、虚焊问题。

从结构细节上看，PCB板的边缘做了圆角处理，避免尖锐板边在组装过程中划伤导线或者操作人员，板上的丝印清晰标注了各个端口的功能定义、电压极性，即使没有参考说明书，也能通过丝印快速完成接线，降低接反电源导致模块烧毁的风险。驱动模块的整体结构没有多余的冗余设计，所有板载元件都服务于驱动功能的稳定实现，在保证电气性能的前提下，尽可能压缩了整体体积，能够适配空间受限的小型设备内部安装需求，比如小型履带机器人的底盘内部、桌面机械臂的关节控制舱内，都可以找到合适的安装位置。在实际选型使用时，只需要根据所驱动电机的额定电流、工作电压匹配对应的供电参数，将控制信号端口连接至主控的PWM输出引脚，即可快速实现电机的控制功能，模块本身的保护机制能够在负载短路、过流的情况下快速切断输出，保护后端电机与前端主控电路的安全，大幅降低小功率传动项目的硬件开发周期，减少驱动电路自行设计打样的迭代成本。
