CoreXY结构桌面级3D打印机整机设计

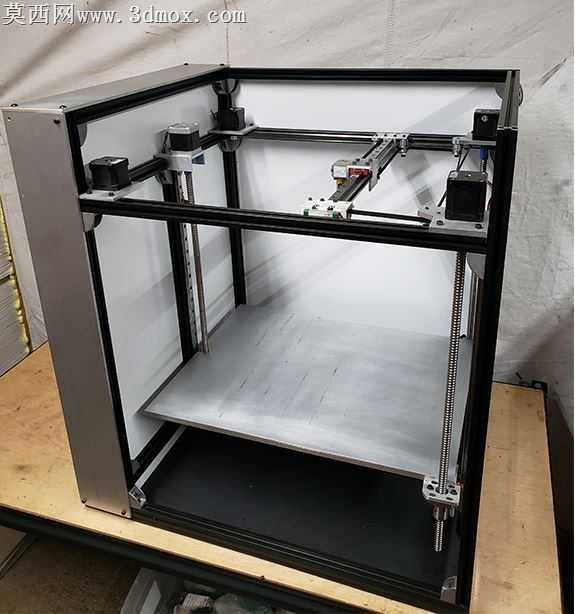

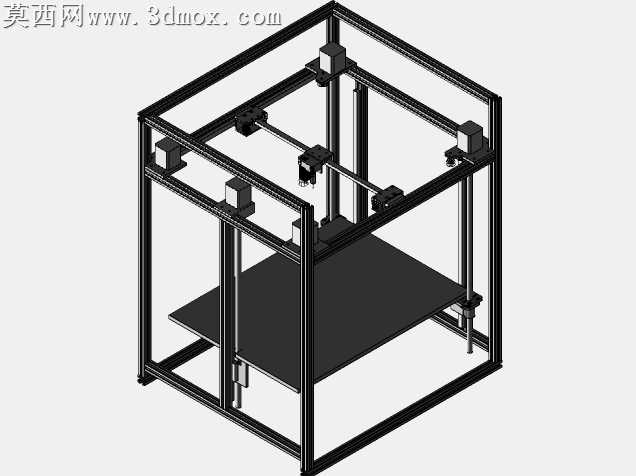

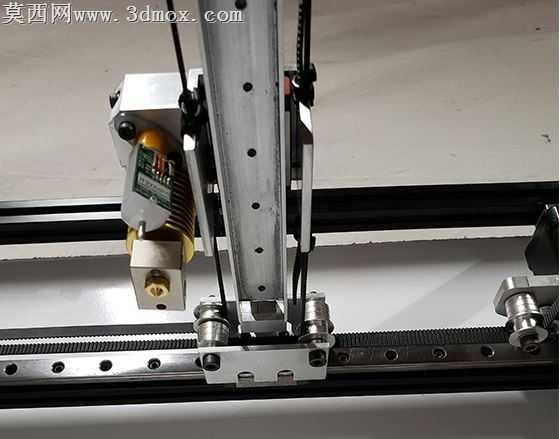

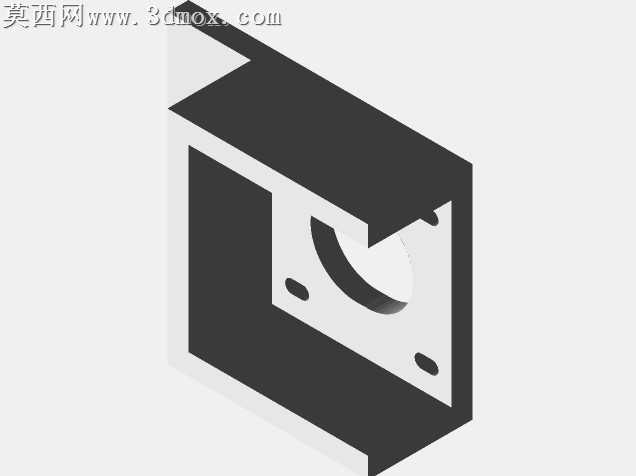

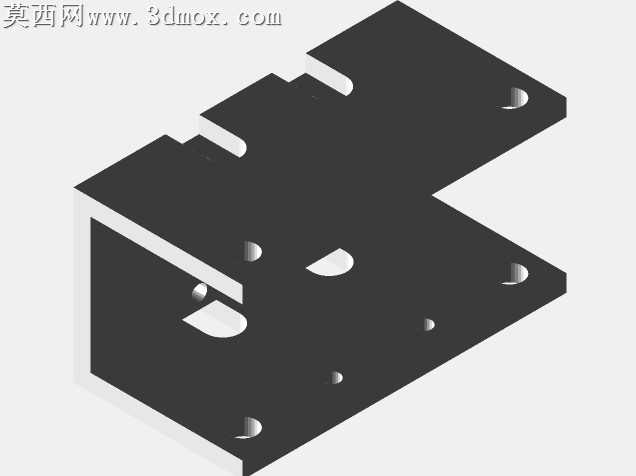

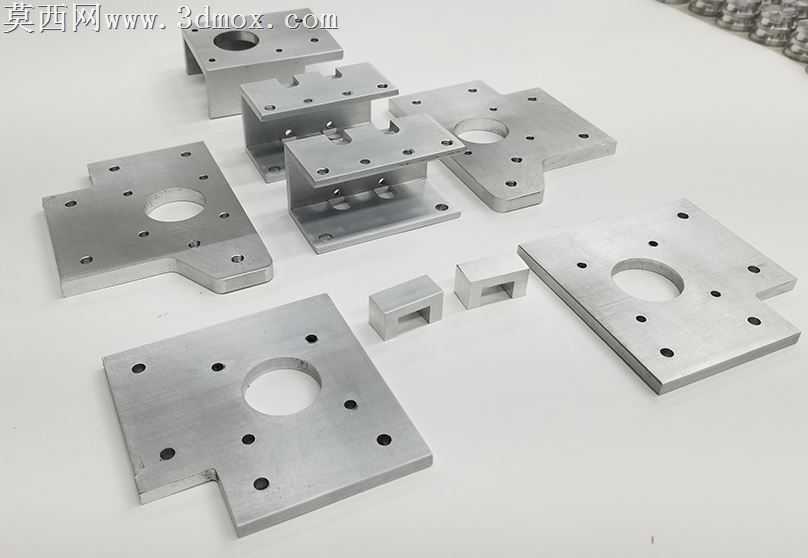

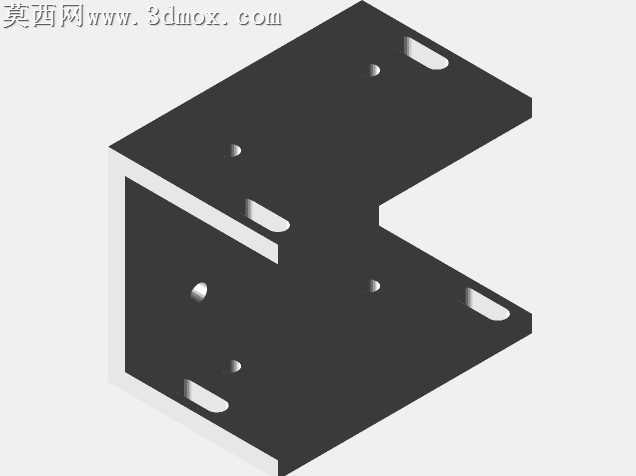

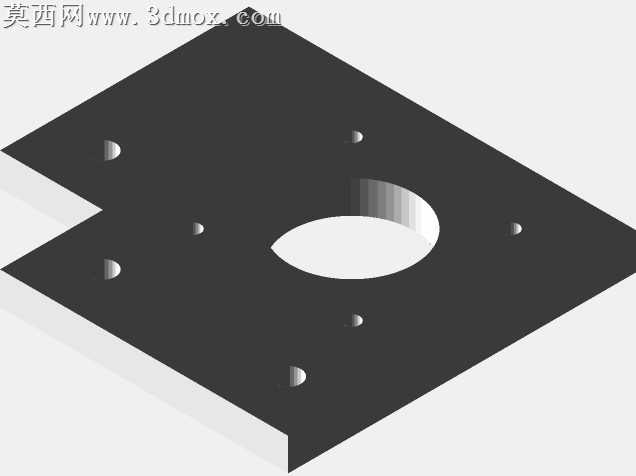

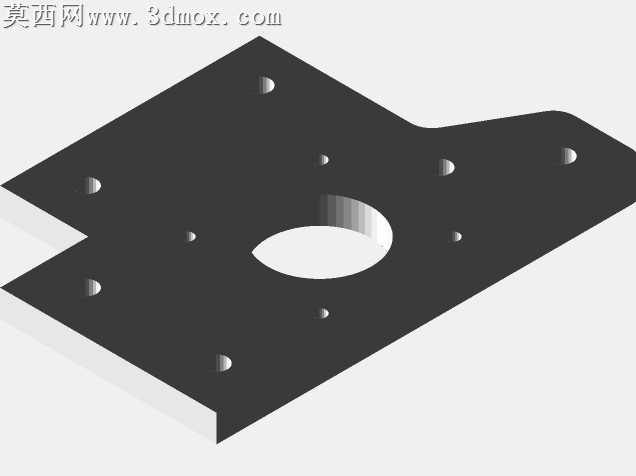

本作品为CoreXY运动结构的桌面级FDM 3D打印机三维设计模型，整体建模过程围绕模块化、可扩展的设计核心展开，在三维建模阶段优先完成了铝型材框架的基准搭建，对型材拼接的角件连接位、面板安装槽做了精准的尺寸约束，确保框架整体的形位公差满足运动部件的装配要求。运动系统建模部分，将X、Y轴的直线导轨安装基准与轴电机的固定座做了一体化结构设计，区别于传统CoreXY机型将电机布置在上框架的方案，本设计将轴电机安置在机器底部，有效降低了整机重心，减少高速运动时的整机共振，建模时对同步带的走线路径、惰轮的安装角度、张紧机构的调节行程都做了动态干涉校验，确保传动路径顺滑无卡滞。Z轴传动部分采用双丝杠同步传动结构，建模时对丝杠的固定端、支撑端轴承座做了同轴度约束，配合直线光轴作为Z轴运动导向，保证热床平台升降过程的水平度稳定。热床平台部分采用铝板作为成型基板，建模时预留了加热膜安装位、调平螺母的调节空间，针对不同厚度的打印面板做了兼容的安装孔位设计。外罩部分采用金属侧板做封闭防护，建模时对侧板的走线孔、散热通风位、电器元件的安装腔做了合理布局，避免电器线路与运动部件产生干涉。设计过程中充分考量了零部件的加工工艺性，多数结构件采用标准铝型材加工与通用3D打印零部件结合的方案，降低整机的制作成本，同时预留了后续升级扩展的安装位，可支持后续更换更大尺寸的成型平台、加装自动换刀装置、升级封闭保温外罩等改装需求，建模完成后对整机做了装配体干涉检查，对所有运动部件做了极限位置的行程模拟，确保各轴运动到极限位置时无结构碰撞，整体结构兼顾了打印稳定性与改装扩展性，在成型尺寸与整机占地面积之间做了合理的平衡优化。
