槽型光电转速计数传感器模块结构

这款槽型光电传感模块的建模完全围绕实际装机的尺寸边界展开，没有做多余的装饰性细节，所有结构都服务于安装、接线、检测功能的落地。从实际应用场景来看，这类器件大量出现在轻工自动化流水线、小型3D打印设备、桌面级CNC雕刻机、智能小车测速单元、舵机转角反馈机构里，核心作用是通过遮挡光路产生通断电信号，实现转速采集、位置原点定位、工件计数、行程限位这类基础但刚需的检测功能，属于工控系统里最基础的底层信号采集部件。

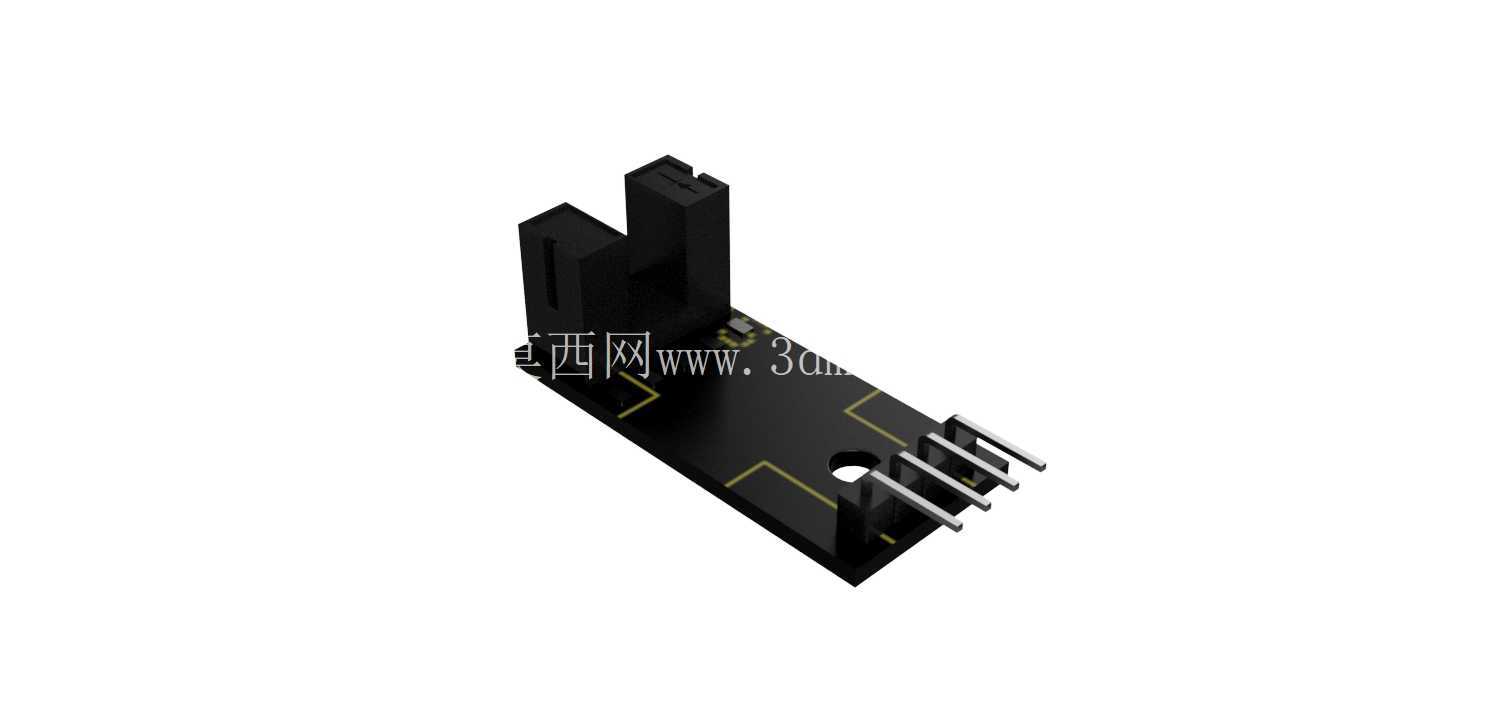

设计思路上完全遵循商用成品模块的成熟布局，主体采用槽型U型的光耦本体结构，槽口宽度匹配常规3-5mm的遮挡片厚度，不管是打印的PLA挡片、金属薄片挡光叶还是码盘的齿片，都能顺利插入槽口触发信号，不会出现卡滞或者触发距离不足的问题。PCB板部分的外形做了圆角处理，避免装机时锐角刮伤导线或者操作人员，板上预留的单安装孔位于板件几何中心偏下位置，适配M3规格的螺丝固定，不管是锁在铝型材的T型槽螺母上，还是固定在3D打印的安装支架上，都能保证模块安装后槽口与被检测挡片的对中度，不会因为长期设备振动出现偏移导致检测失效。

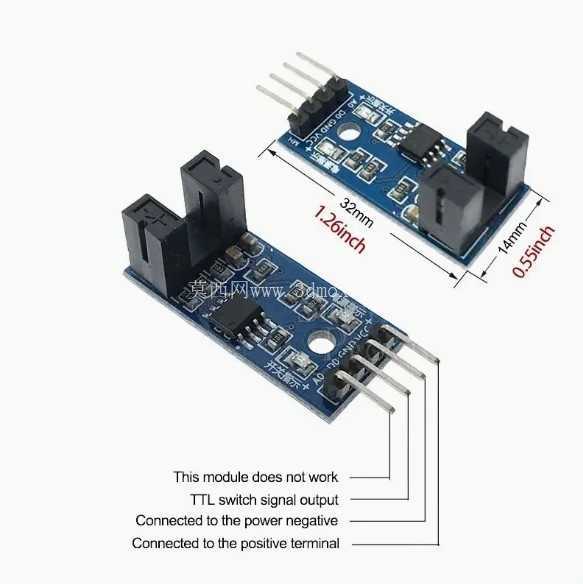

引脚部分采用标准2.54mm间距的直插排针设计，一共三个引脚分别对应电源、地、信号输出，适配市面上通用的杜邦线直插连接，不需要额外做转接板，不管是接单片机开发板还是PLC的数字量输入端口，都能直接接线，降低了小设备开发的布线难度。模块的供电适配3.3V到5V的宽电压范围，不管是常用的5V单片机系统还是3.3V的嵌入式主控，都不需要额外做电平转换电路，输出的数字信号可以直接被主控IO口采集，不需要额外加信号放大电路。

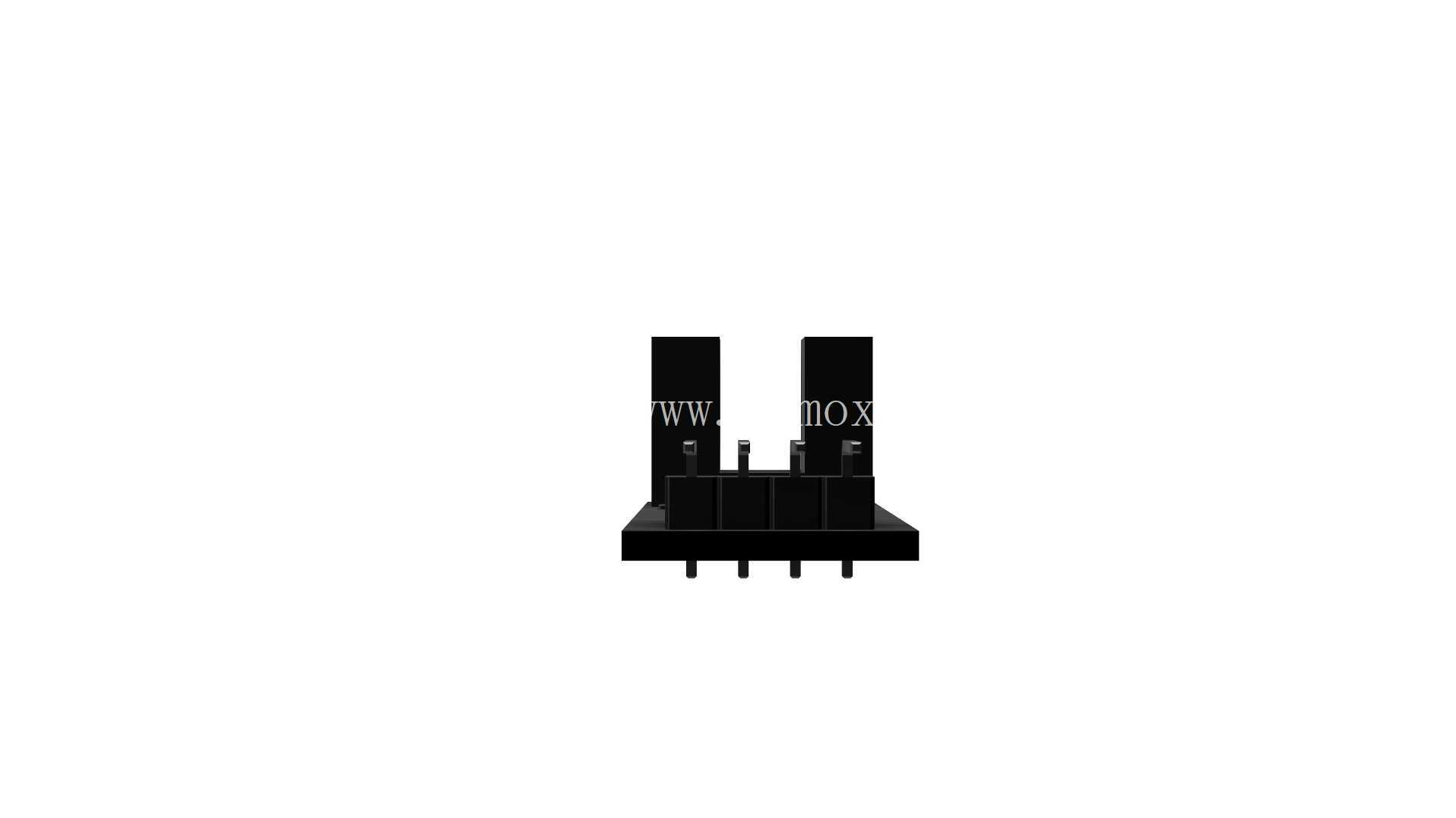

从安装边界来看，建模时严格还原了实物的外形尺寸，PCB板的长宽尺寸控制在常规小模块的适配范围内，排针伸出PCB板的长度刚好满足杜邦线插装后的高度要求，不会出现插线后排针与周边结构件干涉的情况。光耦本体的槽深足够，挡片插入时不需要严格对准槽底，只要遮挡住槽内的红外发射接收对管就能稳定触发信号，对安装公差的容忍度较高，适合非高精度加工的DIY设备、小型教学实验装置使用。

实际使用中，这类模块的响应速度足够满足每分钟数千转的转速检测需求，配合码盘使用时可以通过单位时间内的脉冲数换算出转轴的实时转速，作为原点限位使用时，挡片触发光路遮挡的瞬间就能输出信号，重复定位精度可以满足小型自动化设备的原点复位要求。建模时省略了板上的丝印标识、贴片阻容元件的细节，只保留了核心的结构特征，足够用于设备整体装配时的干涉检查、安装位置预留、布线空间规划，不需要额外测量实物尺寸就能完成整体结构的布局设计，能大幅缩短小型设备开发阶段的结构设计周期。

在结构细节上，光耦本体与PCB板的结合位置做了贴合处理，没有出现结构错位，排针的位置与PCB板的边缘距离符合安规要求，不会出现焊盘与安装支架短路的风险。槽口的两个侧壁厚度均匀，既保证了光耦本体的结构强度，不会因为安装时的轻微磕碰出现断裂，也不会占用过多的安装空间，在狭小的设备腔体内也能顺利布置。
