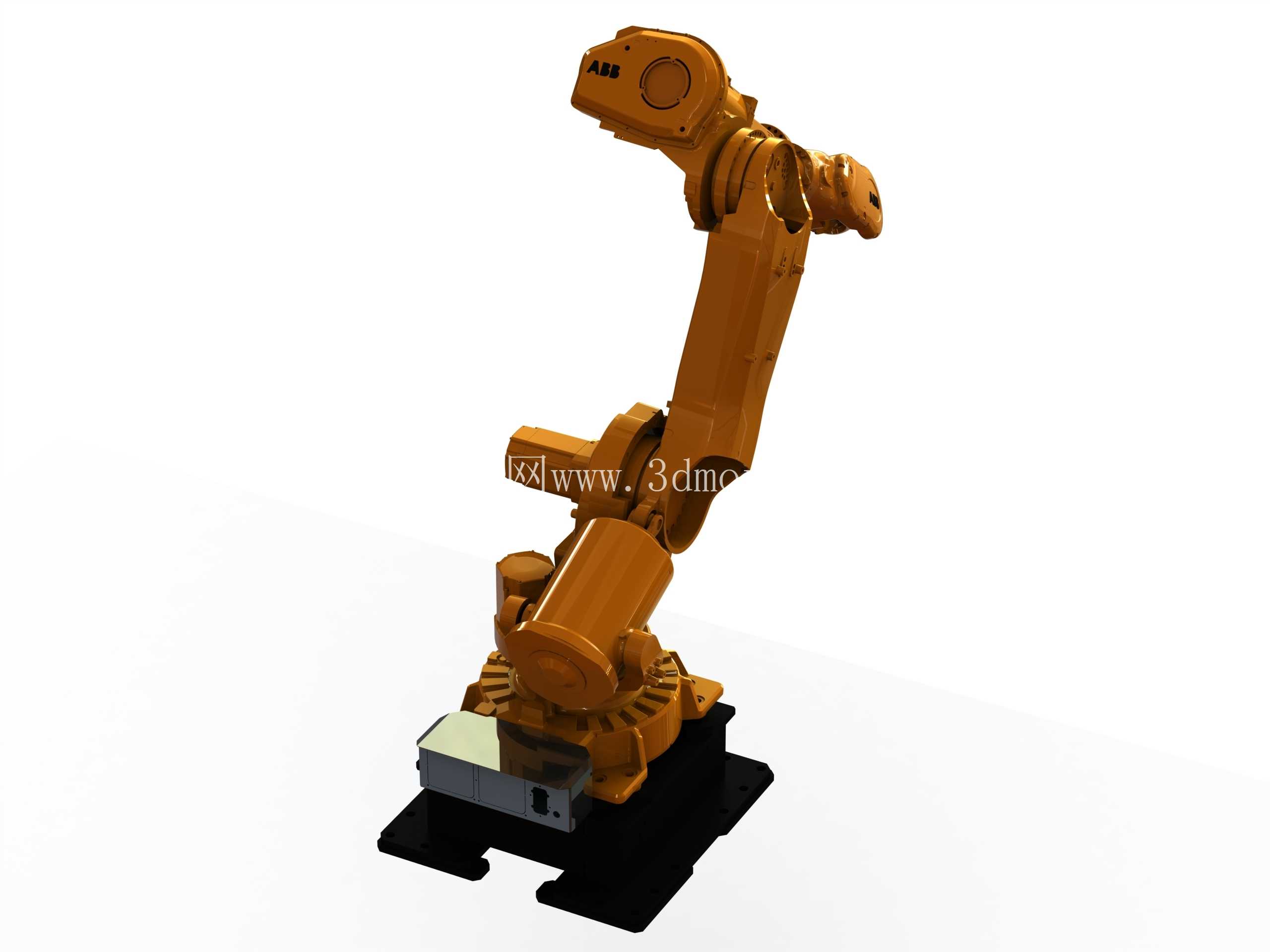

在汽车整车焊装线的工位布局里,这类大负载六轴机械臂的安装点位往往需要提前做三维干涉校验,毕竟单臂的作业半径覆盖范围接近两米五,底座固定孔位的中心距、底座安装面到地面的预留高度,都要和线体的辊床高度、夹具安装位做精准匹配,避免臂体在大角度回转时和周边的安全护栏、输送设备产生空间干涉。从实际产线应用来看,这款机械臂常被布置在白车身的点焊工位、重型零部件的搬运转序工位,以及大尺寸工件的涂胶作业环节,不同末端执行器的快换接口设计在腕部末端,法兰盘的安装孔位遵循通用工业接口标准,可适配焊枪、夹爪、真空吸盘、涂胶枪等多种作业工具,切换工装时不需要额外调整臂体的零点标定参数。
从结构设计逻辑来看,整个臂体的关节布局采用串联式六自由度构型,腰座回转关节承担整臂的水平方向回转动作,大臂摆动关节负责垂直面内的大行程举升,小臂摆动关节配合肘关节的回转调整作业姿态,末端三个腕关节则负责精准调整末端执行器的作业角度,每个关节的驱动单元都内置在臂体的铸件空腔内,既减少了外部走线的磨损风险,也让臂体的外轮廓更流畅,降低作业过程中勾挂管线、碰撞周边设备的概率。臂体的铸件采用轻量化的高强度合金材质,在保证大负载下结构刚性的同时,尽可能降低运动部件的自重,减少关节驱动的负载冗余,提升高速运动时的动态响应速度。
做产线布局仿真的时候,需要重点关注几个安装边界参数:底座的固定螺栓需要匹配预埋钢板的螺纹孔规格,安装面的平面度公差要控制在合理范围内,避免底座固定后产生应力变形影响关节的回转精度;臂体在全伸展姿态下的最低点距离地面的安全距离要预留足够空间,避免运行时刮蹭地面的管线槽;腕部末端在最大负载工况下的重复定位精度,要匹配对应工位的工艺要求,比如点焊工位需要保证焊枪电极帽的对位精度在正负0.1毫米以内,涂胶工位则要保证胶枪的走枪轨迹偏差不超过0.2毫米。
在日常的产线运维仿真环节,这个三维模型还可以用来做关节维护空间的校验,比如腰座关节的伺服电机更换时,需要预留多大的操作空间,大臂关节的润滑脂注油口在臂体处于什么姿态时最方便操作,这些细节都可以在三维环境里提前模拟,避免产线安装完成后出现维护空间不足的问题。另外,臂体的管线包走向也可以依托这个模型做提前规划,将动力线缆、信号线缆、工装气路管线沿着臂体的走线槽固定,模拟臂体在全行程运动过程中管线的弯曲半径,避免管线反复弯折产生疲劳破损,延长管线的使用寿命。
针对不同的应用场景,这款机械臂的安装方式也可以做适配调整,除了常规的地面正装之外,还可以根据工位需求做倒挂安装、侧装,这时候就需要在三维模型里调整安装基准,重新核算臂体在不同安装姿态下的负载余量,以及运动过程中的重心变化,保证设备运行时的稳定性。比如在冲压线的上下料工位,采用倒挂安装的方式可以让臂体的作业范围覆盖更多的压机工位,减少单条产线的机械臂配置数量,同时也能节省地面的安装空间,给物料输送、人员巡检留出足够的通道。
从结构细节来看,每个关节的密封结构都做了针对性设计,能够适配焊接工位的飞溅粉尘、涂胶工位的少量有机溶剂雾气,以及搬运工位的轻微扬尘环境,臂体外表面的平整设计也方便日常的清洁维护,不容易积留生产过程中产生的焊渣、灰尘。关节处的限位结构既包含软件层面的软限位,也有机械结构的硬限位,在仿真过程中可以模拟各个关节的极限运动角度,提前设置好软限位的参数,避免调试过程中臂体运动到极限角度碰坏硬限位块,造成设备损伤。
