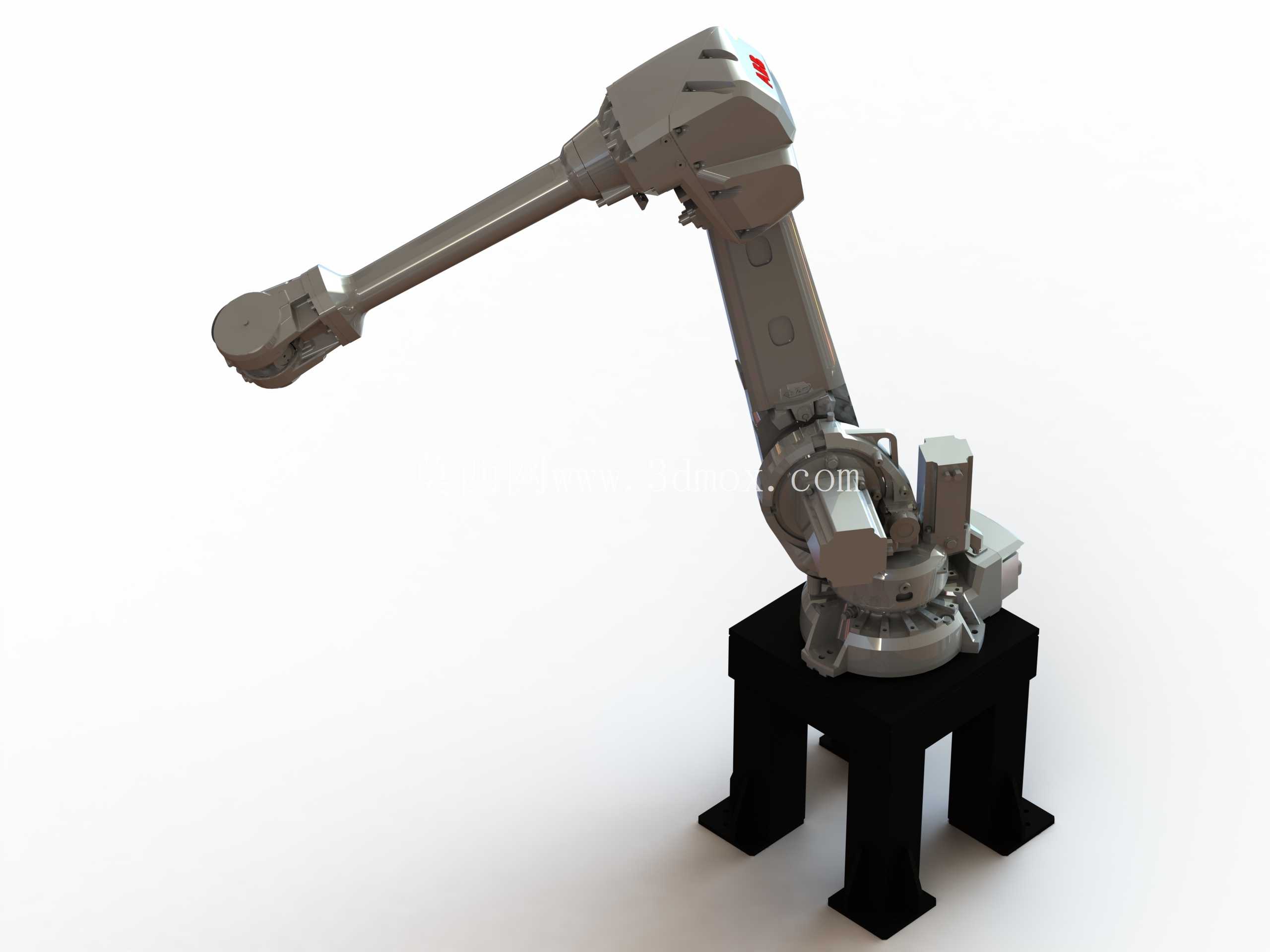

ABB IRB4600多关节工业机械臂结构

　　这款多关节机械臂的结构设计，核心围绕中负载工业场景的柔性作业需求展开，在汽车零部件焊装、机床上下料、精密装配、物料码垛等场景中，能够覆盖2米左右的作业半径区间，适配多数离散制造工位的空间布局要求。从安装边界来看，该机械臂采用落地式基座安装方案，底部安装法兰预留了标准的螺栓固定孔位，可直接适配常见的钢结构机座、生产线侧装支架，基座下方预留了线缆走线空间，避免动力、信号线缆在关节回转过程中出现拉扯磨损。大臂与小臂的长度配比经过反复优化，在保证末端负载能力的前提下，尽可能压缩了臂身自身的转动惯量，即使在满负载高速运动状态下，臂身的抖动量也能控制在精密装配要求的公差范围内，不会因为臂身形变影响末端执行器的定位精度。

　　关节部位采用了内藏式走线设计，所有动力线缆、信号线缆都从臂身内部的空腔穿过，既避免了外部走线容易被周边设备剐蹭的风险，也让臂身的外轮廓更加简洁，减少了作业过程中与周边工装、工件发生碰撞的概率。末端法兰采用了行业通用的标准安装接口，可快速适配焊枪、夹爪、吸盘、打磨头等不同类型的执行工具，不需要额外制作过渡连接法兰，能够缩短工位改造的调试周期。在实际产线应用中，这款机械臂可以配合视觉系统完成散乱工件的抓取上料，也可以固定在生产线旁完成多工位的工件转运，针对焊接场景，臂身的运动范围可以覆盖常见的白车身分总成焊接工位，关节的回转角度能够满足复杂焊缝的走枪姿态要求，不会出现作业死点。

　　设计过程中针对关节的密封结构做了强化处理，能够适配车间内存在焊接烟尘、少量切削液飞溅的作业环境，避免粉尘、液体侵入关节内部影响传动部件的使用寿命。臂身的配重块做了集成化设计，将部分电气元件的安装空间与配重结构整合在一起，没有额外增加突出的配重结构，进一步缩小了臂身运动时的外围安全空间需求，在密集排布的自动化产线中，能够减少相邻设备之间的安全间距要求，提升车间的空间利用率。从运动性能来看，各关节的转速参数匹配了中负载作业的节拍要求，在搬运10公斤以内的工件时，能够满足多数产线每小时数百次的循环作业需求，关节减速器的安装定位面经过精密加工，保证了长期运行后的重复定位精度稳定性，不需要频繁进行零点校准。

　　针对维护需求，臂身的外壳预留了快拆检修口，日常检查关节润滑状态、更换线缆时不需要完全拆解臂身结构，能够降低设备运维的时间成本。基座的高度可以根据实际工位的需求搭配不同高度的加高座，当作业面高度较高时，不需要更换臂型，只需要调整基座高度即可覆盖对应的作业范围，提升了设备的场景适配性。在装配类场景中，臂身的柔顺控制适配性较好，能够配合力控传感器完成精密零件的压装、插接作业，避免刚性接触损坏工件表面。整体结构的刚性经过有限元仿真验证，在极限负载、极限伸展姿态下，臂身的最大形变量控制在毫米级以内，能够满足打磨、切削等需要一定接触力的作业场景要求，不会因为刚性不足导致作业过程中出现震颤，影响加工表面质量。
