ArduinoMEGA开发板精细三维建模作品

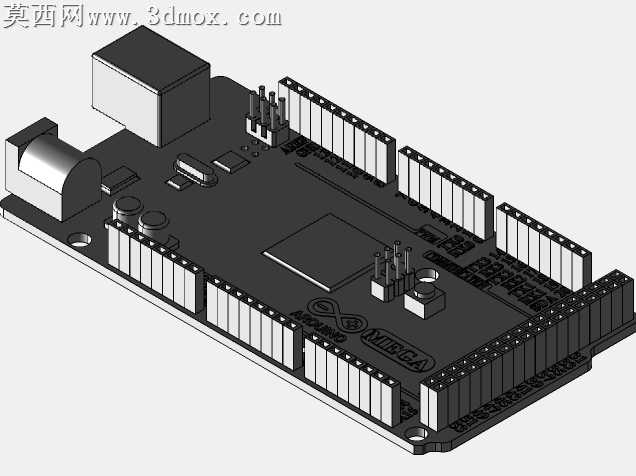

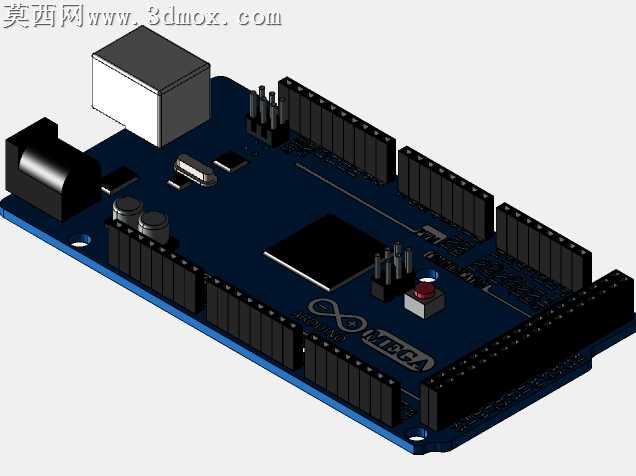

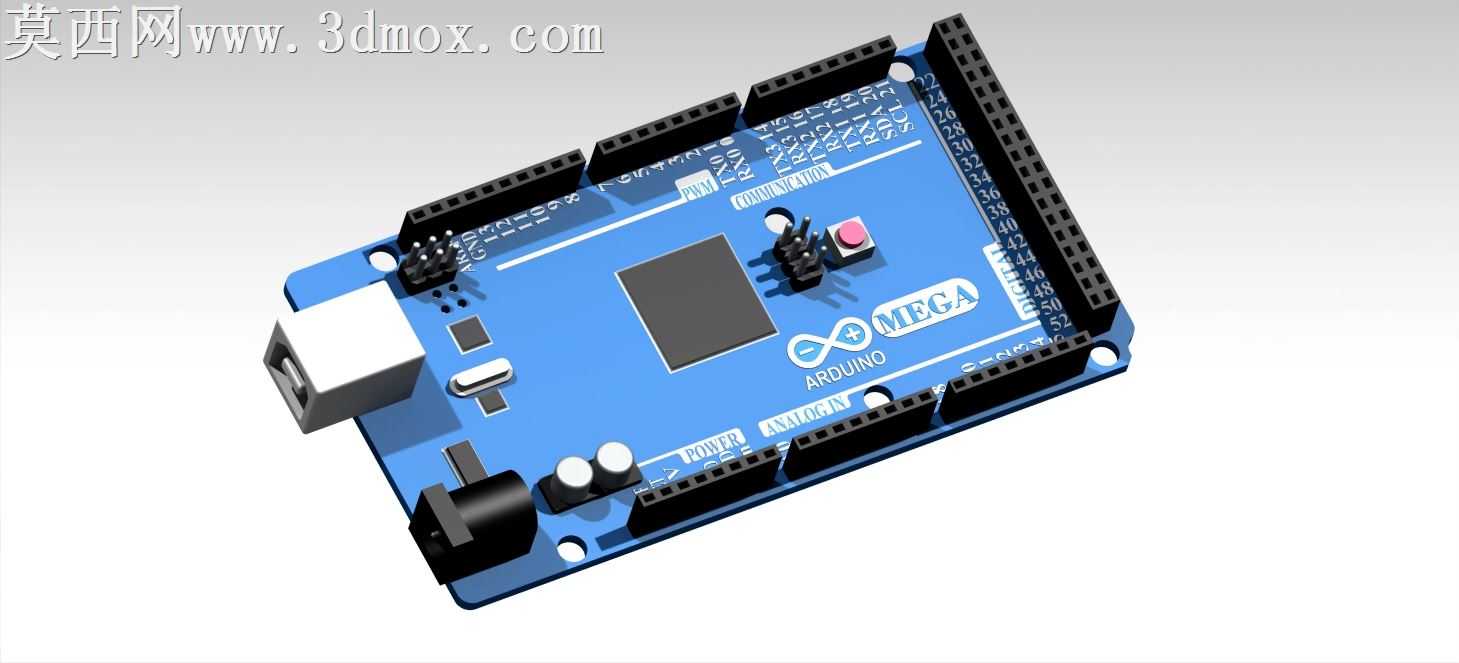

本作品为Arduino MEGA开源开发板的高精度三维建模成果，建模过程中严格参照实物开发板的尺寸比例与结构布局，在三维建模软件中逐一对板载元器件进行独立建模后完成整体装配。建模阶段首先依据开发板的实际长宽厚参数创建PCB基板基础实体，对基板边缘的安装定位孔、USB接口开槽、排针引脚预留位进行精准的布尔运算切除，保证基板的轮廓与开孔位置完全匹配实物结构。针对板载核心元器件，分别完成了主控芯片、USB-B型接口、DC电源接口、复位按键、电源指示灯、晶振、电容、电阻、排针排母等部件的独立建模：其中主控芯片还原了表面丝印轮廓与引脚排布，USB接口还原了金属屏蔽壳与内部胶芯结构，排针排母区分了塑料基座与金属插针的不同结构形态，复位按键还原了按键帽与微动开关的层级结构，电容元件还原了圆柱形本体与顶部标识细节。材质与渲染阶段，为PCB基板赋予哑光蓝色阻焊层材质，模拟真实电路板的哑光质感与轻微反光特性；为金属排针、USB接口金属壳赋予磨砂金属材质，还原金属部件的细腻金属光泽；为塑料按键、排母基座、电容外壳赋予对应色彩的哑光塑料材质，为芯片表面添加模拟丝印的纹理贴图，还原真实元器件的外观标识。渲染过程中采用柔和的工作室布光方案，通过主光、补光与轮廓光的搭配，清晰展现开发板各部件的结构层次与材质差异，避免出现过曝或死黑区域，同时添加柔和的地面阴影增强模型的真实立体感。整体建模过程严格遵循实物的装配逻辑，所有元器件的安装位置、高度差、间距均与实物保持一致，既完整还原了Arduino MEGA开发板的外观特征，也精准复现了其结构布局，可用于电子类项目的结构展示、教学演示、场景装配等用途。
