固态继电器安装基座壳体结构设计

项目分类:通讯工具类 发布时间:2022-06-09 ID:653944
  • 固态继电器安装基座壳体结构设计
  • 固态继电器安装基座壳体结构设计
  • 固态继电器安装基座壳体结构设计
  • 固态继电器安装基座壳体结构设计
  • 固态继电器安装基座壳体结构设计
  • 固态继电器安装基座壳体结构设计
  • 固态继电器安装基座壳体结构设计

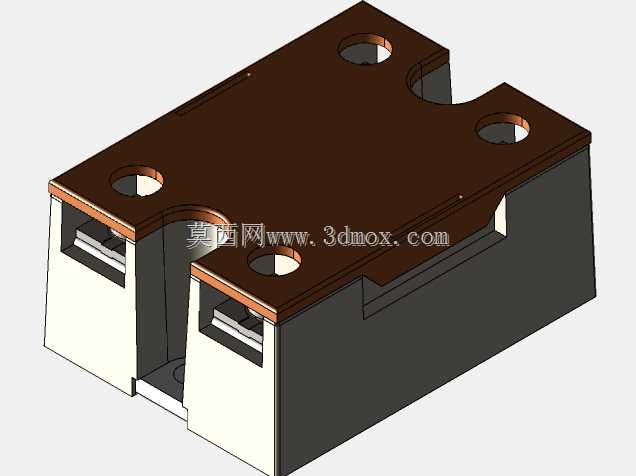

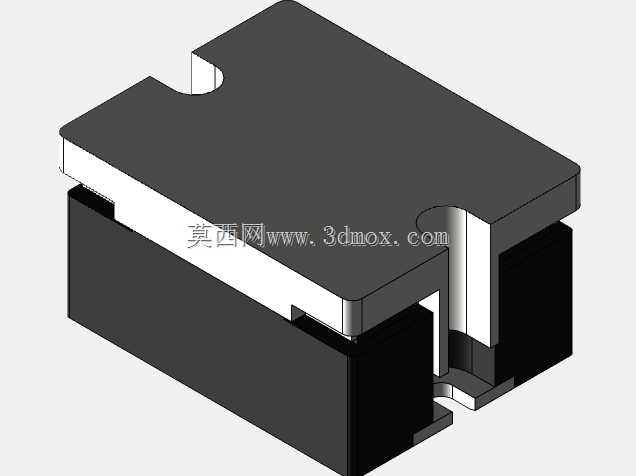

  这款结构件对应工业控制回路里常见的固态继电器安装基座,整体采用长方体盒式布局,顶面为深棕色承载盖板,四周预留四个沉头安装孔,用于将继电器整体固定在控制柜安装板、DIN导轨周边面板或者设备侧壁上。壳体下部两侧开设对称的插拔腔,腔体内设置分层导向卡槽,端子插片可沿卡槽直线推入,配合内部限位台阶完成插接定位,避免接线后出现端子偏斜、接触松脱的问题。

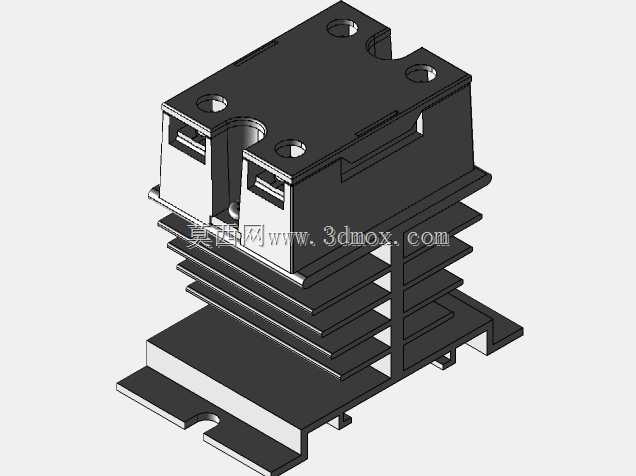

  从现场使用场景来看,固态继电器多用于PLC输出回路、加热温控回路、小型电机通断控制以及通讯设备配电支路,工作时内部功率器件会持续发热,因此壳体在结构设计上特意留出了底部与侧部的散热邻接空间:顶面盖板贴合内部功率模块的安装面,平面度要求较高,可保证导热接触面充分贴合,减少接触热阻;壳体侧壁做了加厚处理,既承担绝缘防护作用,也能在多台继电器并排密集安装时抵御相邻元件的挤压变形。

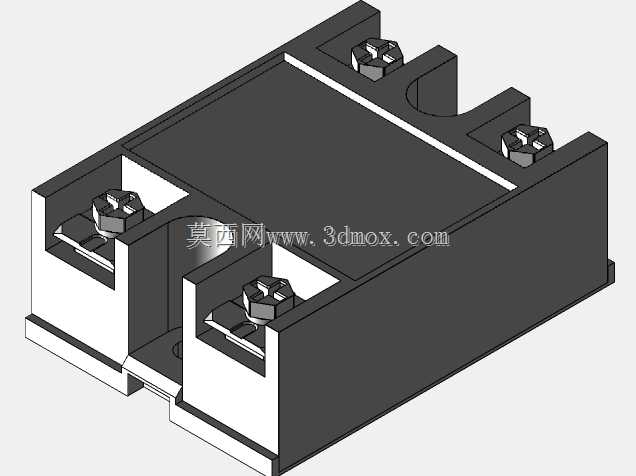

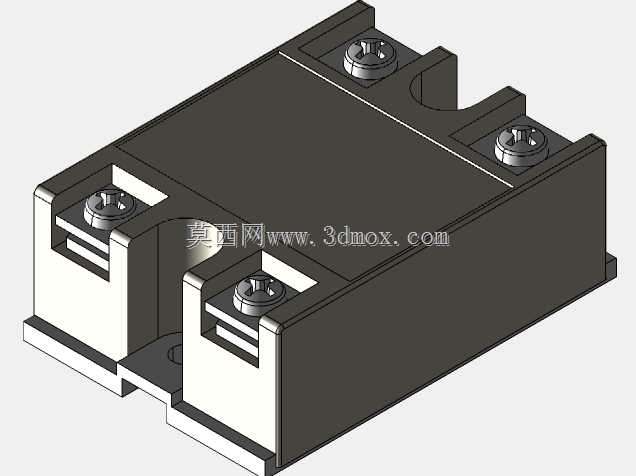

  建模过程中优先还原了安装边界的关键尺寸:四个安装孔的孔位间距按照常规单相固态继电器的标准孔距排布,孔口做沉台设计,螺丝锁紧后头部不高出盖板表面,不会干涉上方走线或者相邻元件的布置。两侧插拔口的开口宽度、卡槽间距都参照常用快插端子的外形尺寸设定,入口处做了小角度导向倒角,装配时端子可以顺畅滑入,不会出现卡滞、刮擦绝缘外壳的情况。

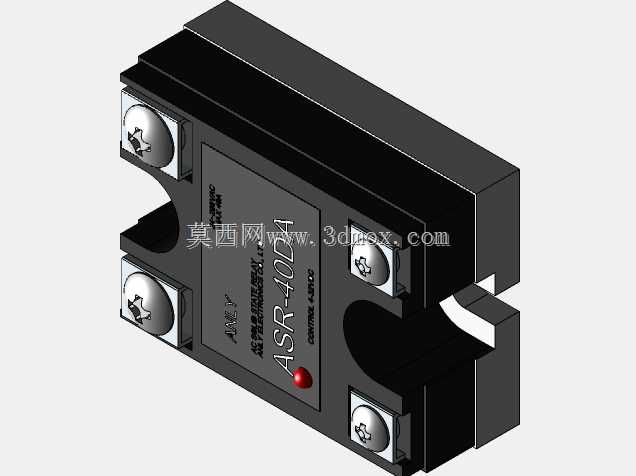

  壳体的棱角位置全部做了小圆角过渡,一方面避免注塑加工时出现应力集中导致的开裂,另一方面在车间装配、检修插拔接线时也不会划伤操作人员。顶面两个侧边的缺口造型并非多余装饰,而是对应内部电路板的定位凸台让位,装配时电路板沿壳体内侧导轨滑入后,缺口位置刚好露出板上的标识区域或者状态指示灯开孔,不用额外拆解外壳就能观察继电器工作状态。

  在控制柜密集排布的工况下,该基座的外形长宽高比例紧凑,并排安装时相邻壳体之间可以保留均匀的散热间隙,既不会因为间距过大浪费柜内安装空间,也不会因为贴得过近导致热量堆积。底部的围边结构把内部带电部位完全包裹,仅在端子插拔位置留出操作开口,防护等级满足工业柜内常规使用要求,同时壳体材料选用绝缘耐热工程塑料,能够承受继电器长期工作产生的温升,不会出现高温软化、变形移位的问题。整个结构把安装固定、端子导向、绝缘防护、散热贴合几个核心需求整合在同一个盒体上,没有多余的复杂特征,加工开模难度低,装配工序简单,适合批量配套固态继电器产品使用。
