M.2固态硬盘存储模组结构设计

　　M.2形态固态硬盘是当前紧凑型计算平台中应用极为广泛的高速存储部件，这套三维结构完整还原了长条型M.2 SSD的实体装配关系，覆盖PCB基板、表面贴装存储颗粒区域以及顶部散热覆盖件的全部几何特征。从实际装机场景来看，这类模组大量出现在轻薄笔记本、迷你主机、工业控制计算机、嵌入式工控板以及台式机主板的直连M.2插槽中，承担操作系统装载、工业数据缓存、高速读写日志存储等核心任务，相比传统2.5英寸硬盘，它省去了外接供电与SATA线缆，直接通过金手指与主板插槽对接，整机内部走线大幅简化。

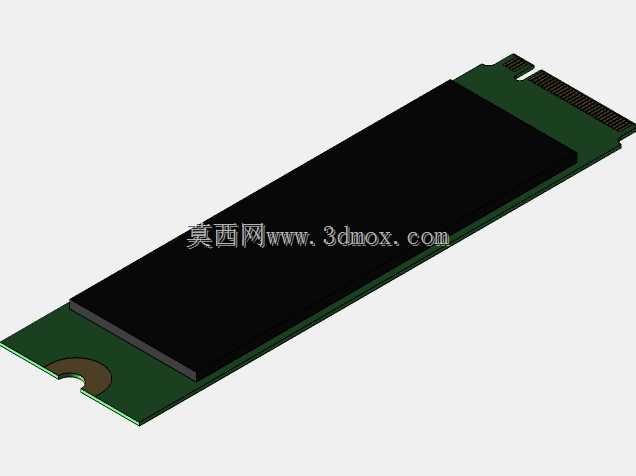

　　建模过程中首先要锁定的是M.2规范定义的外形边界，常见2280规格意味着模组宽度为22mm，长度方向延伸至80mm，PCB板厚控制在1mm左右的常规硬板厚度，板体一端布置半圆形固定螺柱孔，距离金手指端部的孔位严格对应主板M.2安装柱的标准间距，装配时金手指斜插入插槽后下压尾端，用一颗M2固定螺丝锁紧即可完成固定，三维建模时必须保证半圆孔中心到板边的距离、金手指分段缺口位置与规范一致，否则会出现插装干涉或者螺柱对不上的问题。

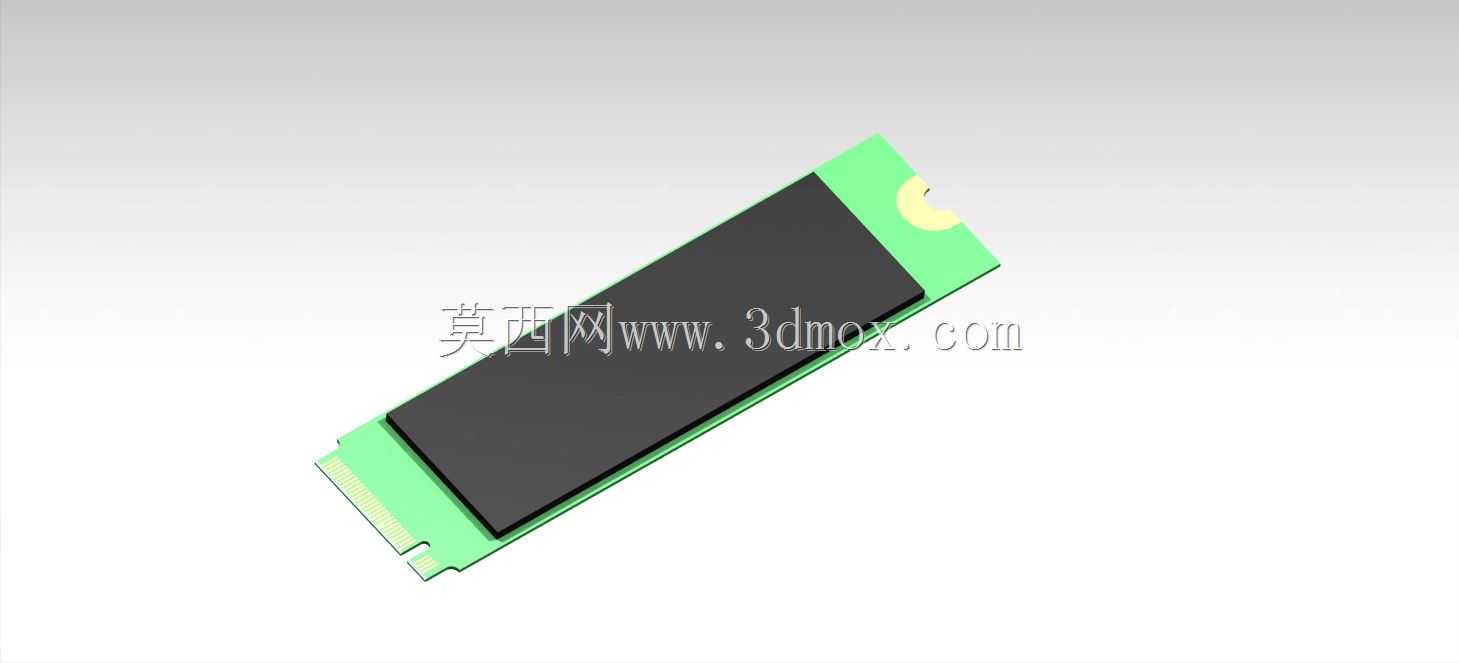

　　板体上方覆盖的黑色矩形件对应散热贴或散热马甲的装配空间，实际产品中这一层要么是导热硅胶垫直接贴合主控与NAND颗粒表面，要么是金属散热片通过卡扣或背胶固定，建模时将覆盖件轮廓略宽于PCB、边缘做倒角处理，还原量产件避免锐边的工艺特征；PCB露出的绿色区域清晰呈现了板边走线层的视觉效果，金手指端的分段缺口也做了还原，这个缺口是防呆设计的一部分，不同键位的缺口位置对应不同协议通道，防止用户反向插入或错插不兼容插槽。

　　从结构设计思路上，这套模型没有冗余的复杂曲面，所有特征都服务于装机适配：长条薄板形态决定了它要在狭小的主板空间内平铺安装，高度方向必须严格控制，散热件顶面到PCB底面的总厚度不能超过主板周边器件的限高，尤其是笔记本内部，M.2插槽上方往往就是键盘骨架或底壳，厚度超差会导致外壳装配凸起。做整机布局校核时，工程师可以直接把该模组装配入主板对应工位，检查金手指与插槽的配合行程、尾端固定孔与螺柱的同轴度，同时核对散热片顶部与机箱内其他部件的间隙，避免高速运行时热膨胀带来的接触干涉。

　　这类存储模组的结构看似简单，但每一处尺寸都紧扣行业安装规范，三维模型准确还原板体长宽、固定孔位、金手指缺口与覆盖件层级后，既能用于数码产品的结构装配演示，也能作为工控设备内部存储仓位设计的参考参照，帮助设计人员在布局阶段就预判安装路径与散热空间，减少后期打样时的装配冲突。
