多足行走仿生四足机械结构设计

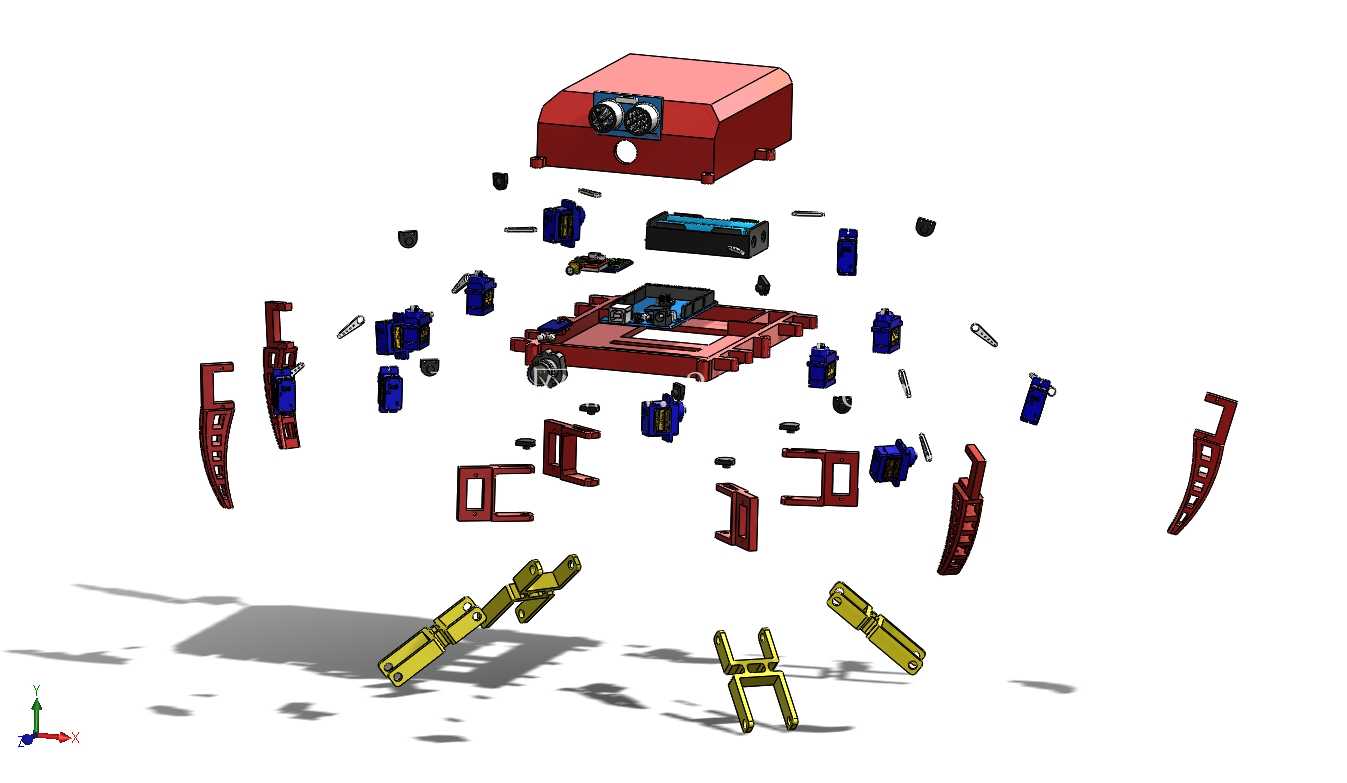

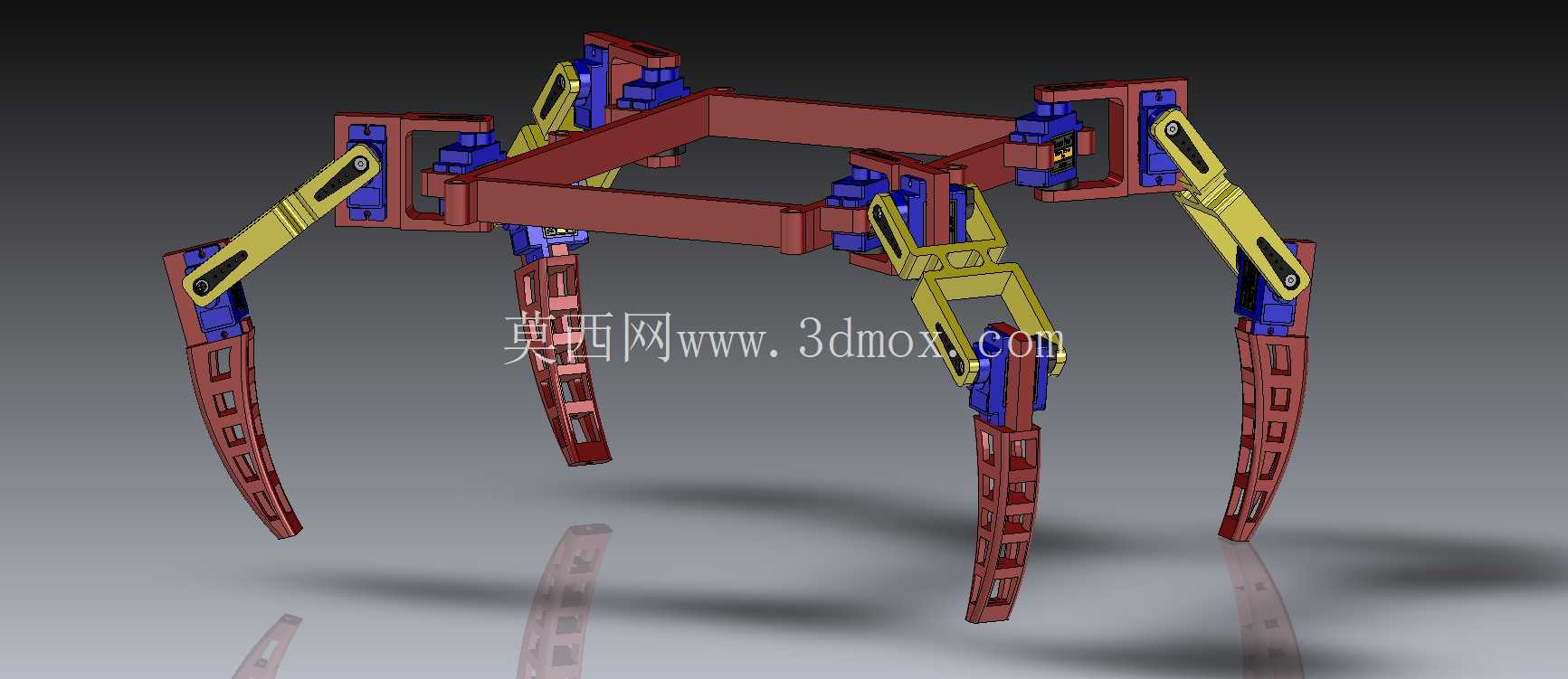

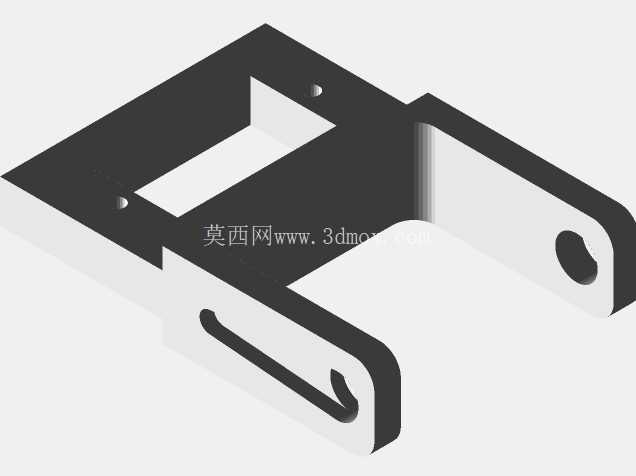

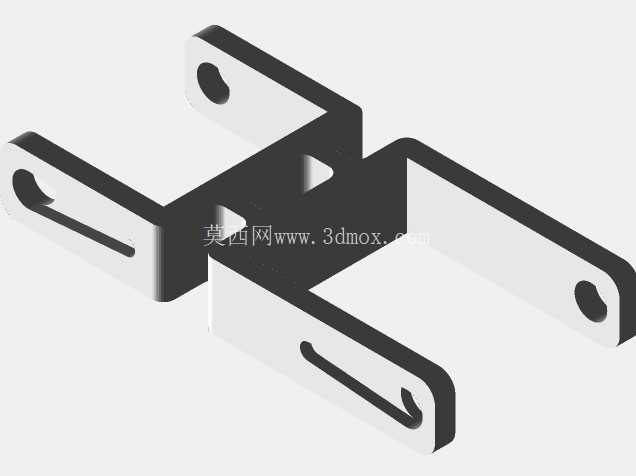

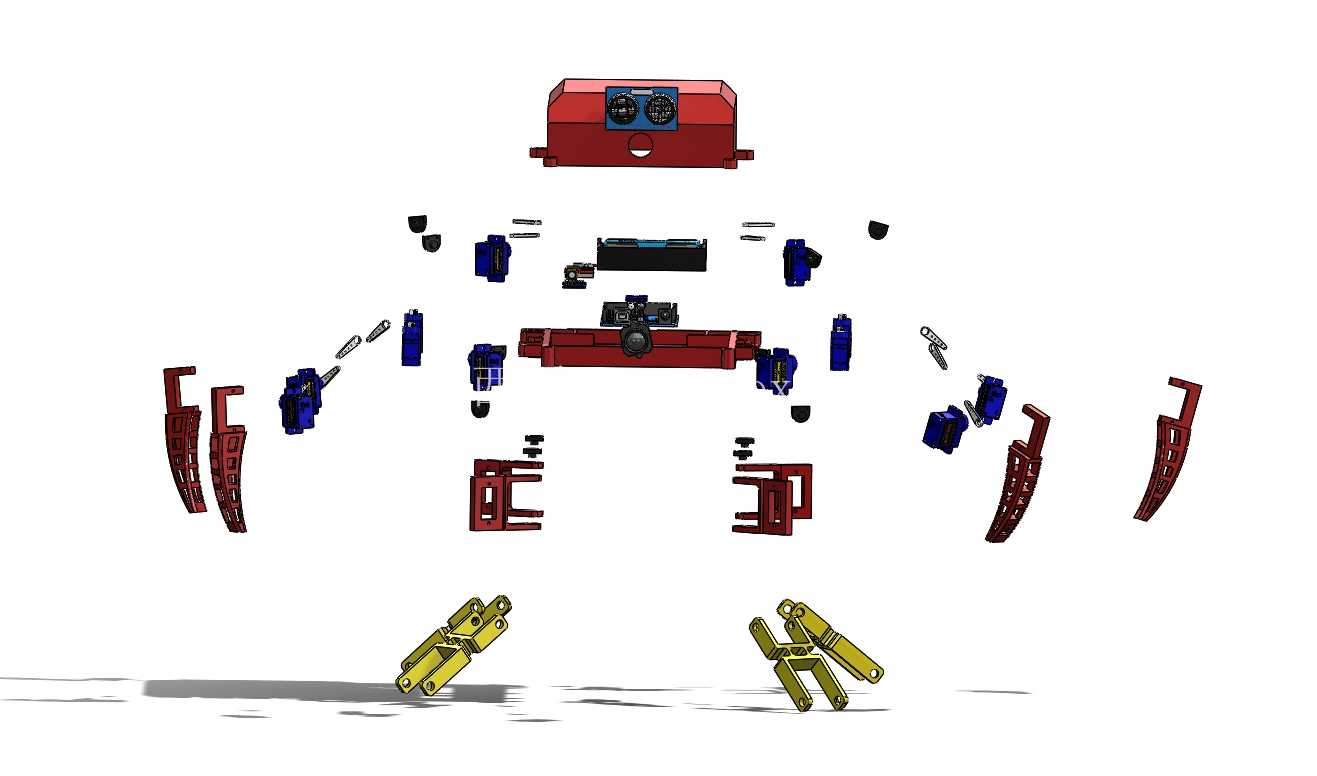

　　这款四足行走机械结构的设计，最初是面向狭小空间巡检、复杂地形探测场景的移动载体需求开发，区别于轮式、履带式移动平台，足式结构能够跨越轮式设备无法通过的凸起障碍、台阶以及非硬化崎岖路面，在管线巡检、灾后环境探测、教学实验演示场景中都有明确的应用空间。从结构布局来看，整机采用对称式四足分布，单腿采用多连杆串联的关节设计，每条腿设置三个转动自由度，分别对应髋关节的前后摆动、大腿段的抬升摆动以及小腿段的屈伸动作，关节处采用铰接销轴配合耐磨衬套的连接方式，能够在反复摆动过程中降低铰接位置的磨损量，保证长期运行的结构精度。

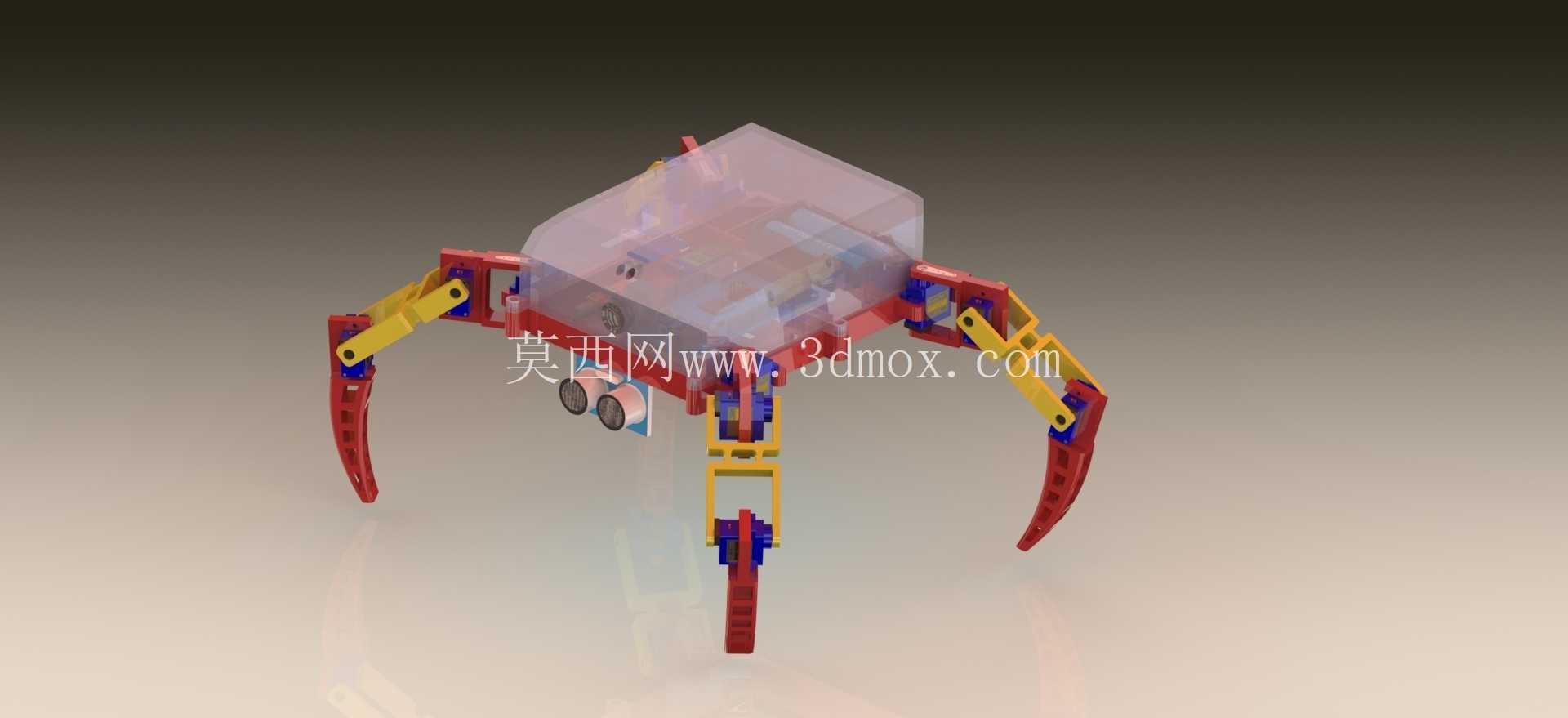

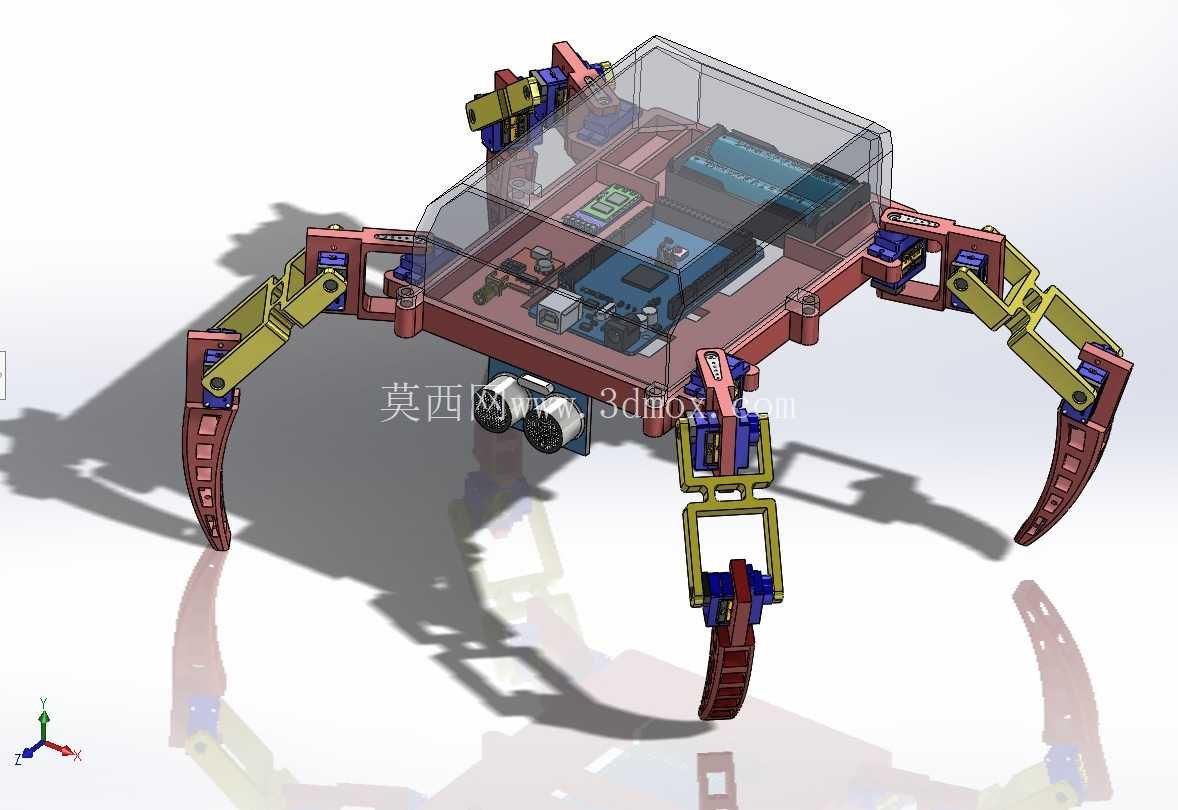

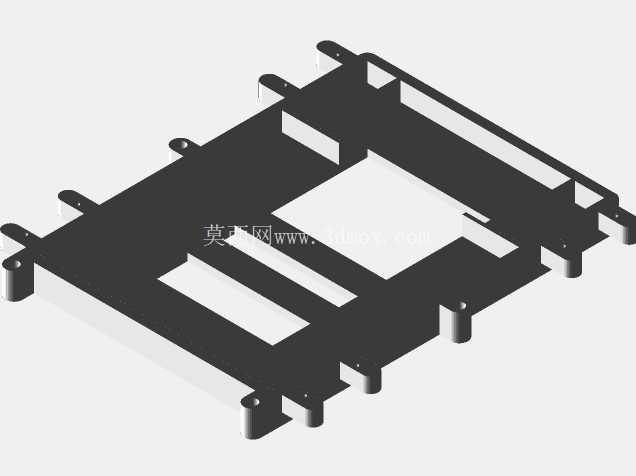

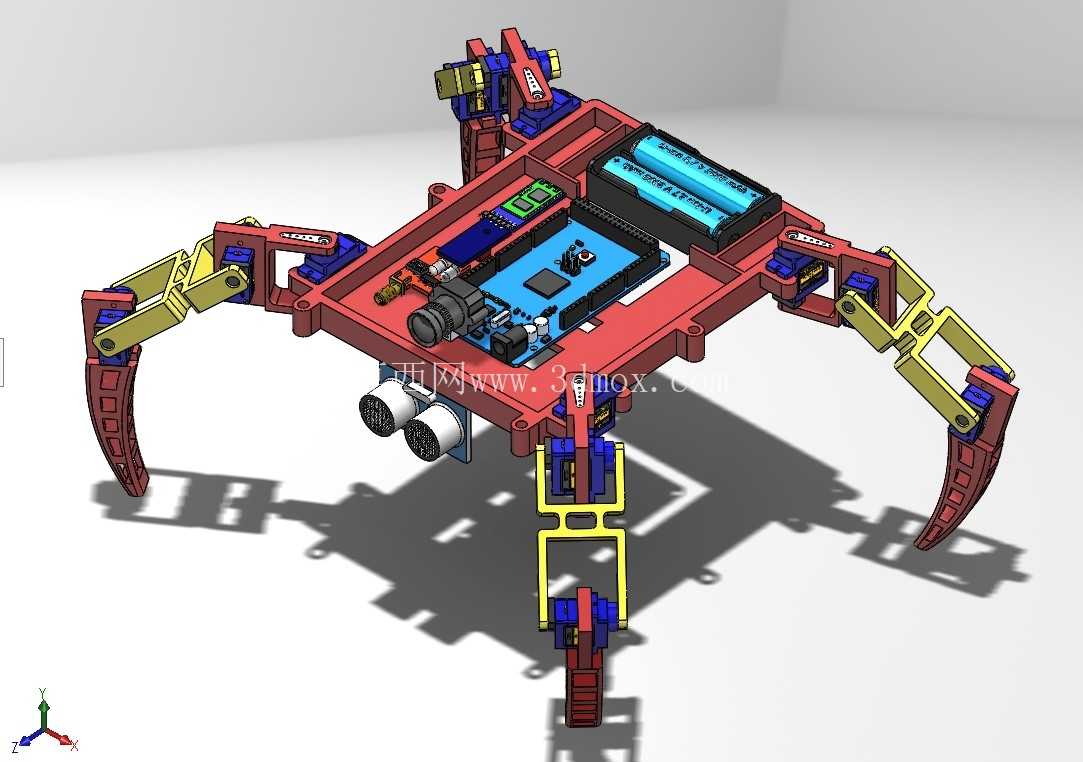

　　机身主体采用框架式承载结构，上半部分预留了充足的电控元件安装空间，可容纳控制板、电池、驱动模块等核心电控部件，透明护罩的设计既能够对内部元件形成防护，避免运行过程中杂物落入传动结构造成卡滞，也方便调试阶段直接观察内部元件的接线与运行状态。从设计思路上，这款结构优先保证了行走过程的机身稳定性，四条腿的步态规划采用对角步态作为基础行走模式，即对角位置的两条腿同步完成抬升、前摆、落地的动作循环，另外两条腿作为支撑保持机身平衡，这种步态控制逻辑相对简单，对驱动元件的扭矩要求更低，同时能够保证行走过程中机身的重心波动幅度控制在较小范围，避免搭载的探测元件因为机身晃动过大影响数据采集精度。

　　在腿部结构的细节设计上，小腿段采用了弧形足端设计，足端接触地面的位置做了加宽处理，能够增大与地面的接触面积，降低硬质地面行走时的接触压强，同时弧形轮廓能够在腿部落差较大时，通过轮廓滑动实现平稳接触，减少落地冲击对机身关节的反作用力。大腿与小腿的连杆长度经过反复匹配，单腿的抬升高度能够达到自身机身高度的三分之一，可跨越高度不超过小腿长度二分之一的垂直障碍，满足常规非结构化地形的通行需求。安装边界方面，整机的腿部完全展开时的横向宽度控制在常规巡检通道的通行宽度范围内，机身顶部预留了标准化的安装孔位，可根据不同的使用场景搭载摄像头、气体传感器、温湿度采集模块等不同的功能组件，不需要额外对机身结构进行打孔改装。

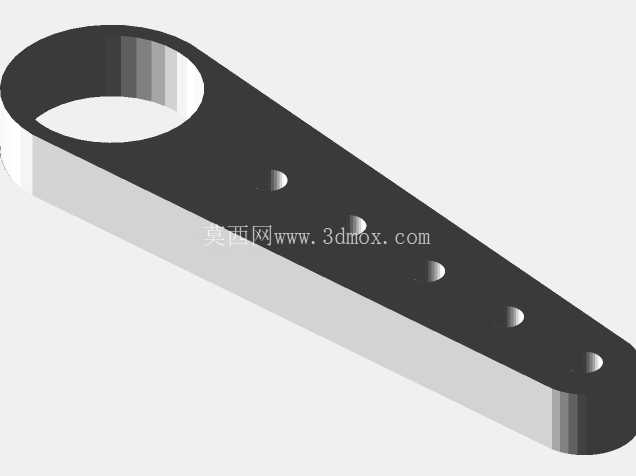

　　传动部分的设计尽量减少了冗余零件，每个关节的驱动元件都布置在靠近机身的位置，通过连杆传动将动力传递到远端关节，这种布局能够有效降低腿部的运动惯量，让腿部摆动动作更加灵敏，同时减少腿部末端的重量占比，降低行走过程中的惯性冲击。在结构强度校核阶段，重点对铰接位置的销轴剪切强度、连杆的弯曲强度进行了验算，保证在整机满载搭载元件的状态下，腿部结构不会因为落地冲击出现塑性变形，同时机身框架采用轻量化的结构设计，在保证整体刚性的前提下尽量降低自重，减少行走过程中的动力消耗，延长单次充电的续航时长。这款结构也可作为机械原理教学的演示载体，能够直观展示多连杆机构的运动传递、多关节协同运动的步态逻辑，帮助学习者理解足式移动设备的结构设计要点，也可作为二次开发的基础平台，在现有结构基础上加装传感器、优化关节驱动，拓展更多场景的应用能力。
