管壳式换热冷凝器结构设计方案

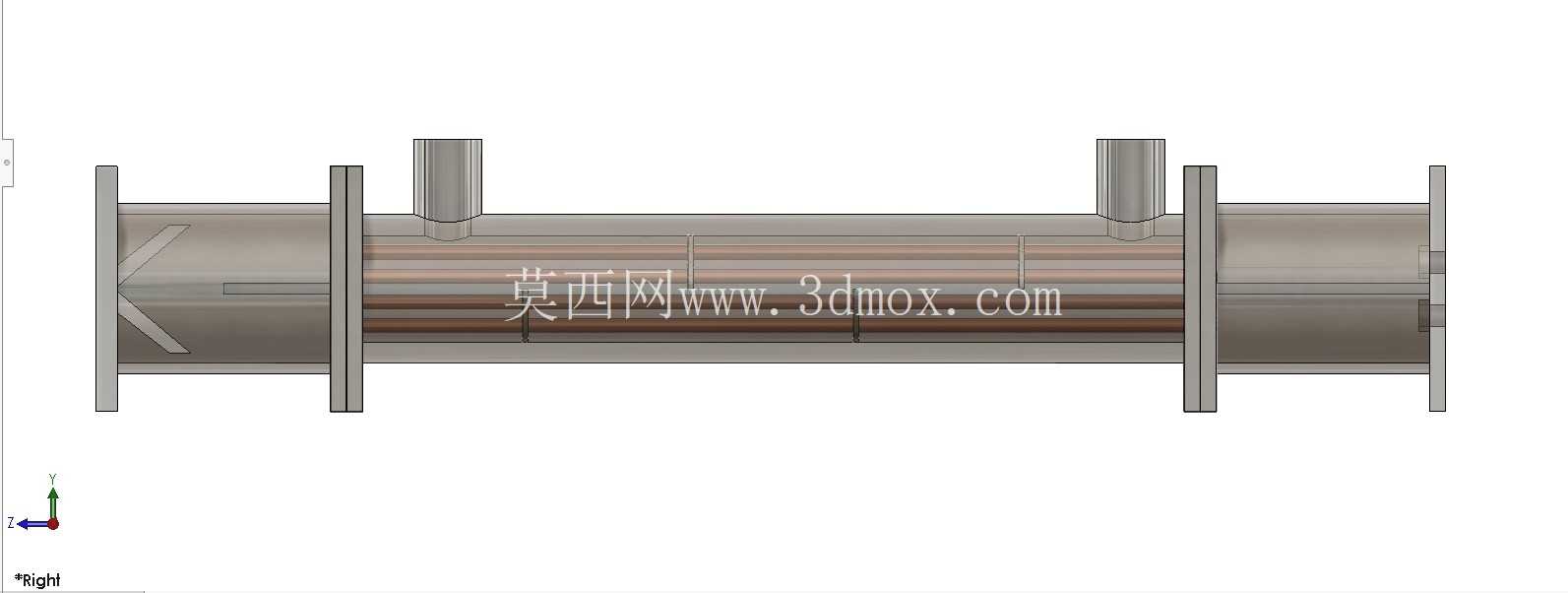

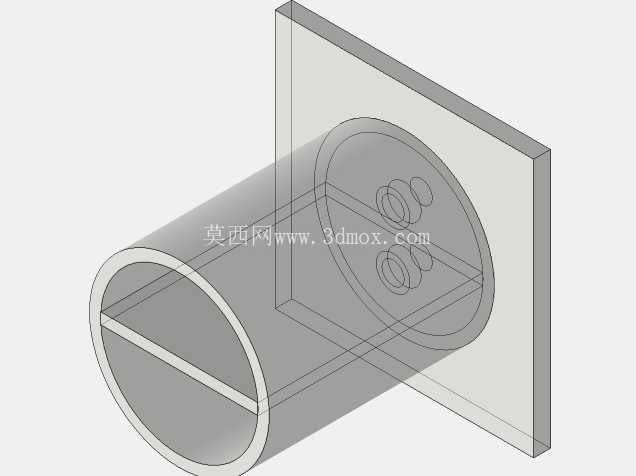

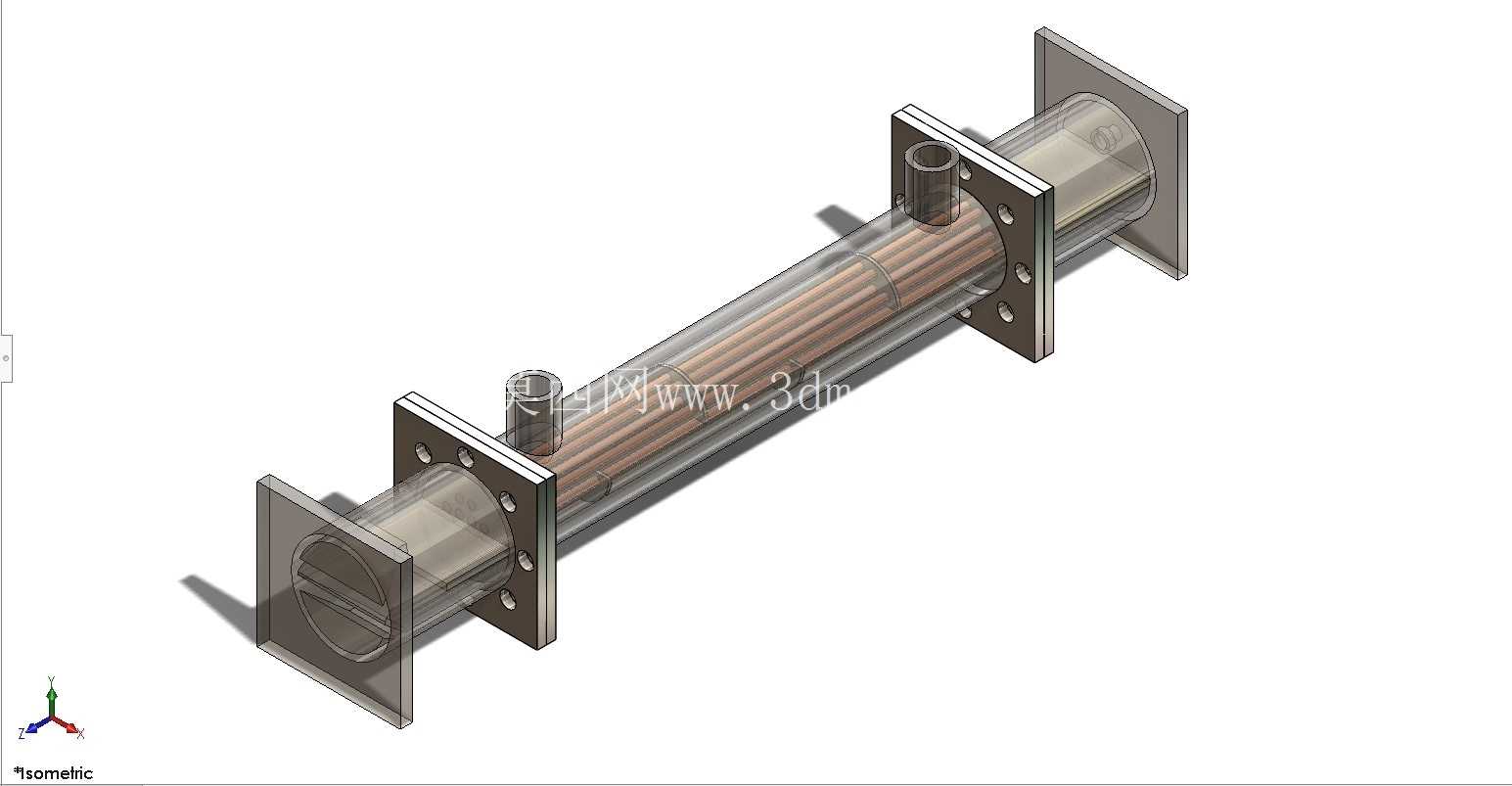

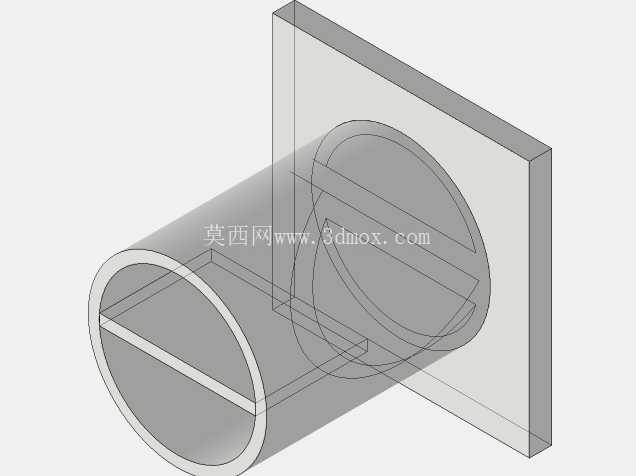

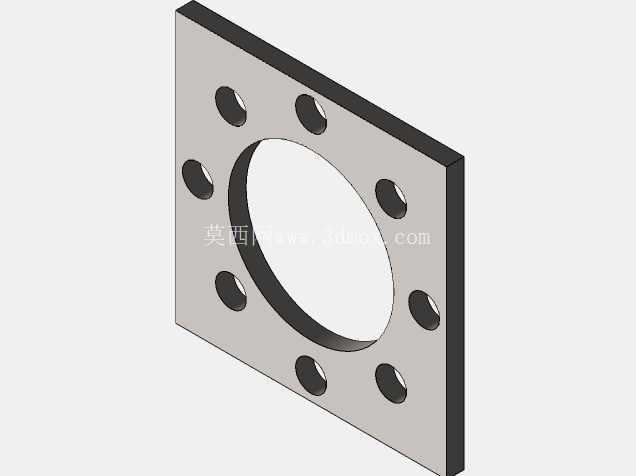

　　在化工、制冷、电力及暖通配套的换热回路中，管壳式冷凝器是承担相变换热、介质冷凝工序的核心承压部件，本次呈现的结构为两端带法兰对接结构的管壳式冷凝单元，适配中小流量的气态介质冷凝工况，可直接串接在工艺管路中完成气态介质向液态的相变换热过程。从实际安装边界来看，该设备两端采用标准方形法兰对接结构，法兰面预留均匀分布的螺栓过孔，可直接与同规格的工艺管路法兰配对安装，无需额外加工转接结构，安装时需保证两端法兰与管路的同轴度偏差控制在允许范围内，避免密封面受压不均引发泄漏；壳体侧面预留垂直向上的介质接管，该接管为气态介质入口，气态介质从该接口进入壳程后，与管程内流动的冷却介质完成热量交换，冷凝后的液态介质从端部管路出口流出，整个流道设计避免了积液死角，可保证冷凝后的液态介质顺利排出，减少壳程内部的介质滞留。

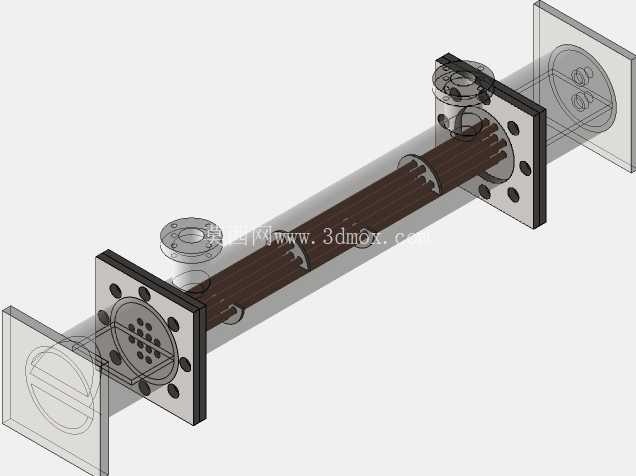

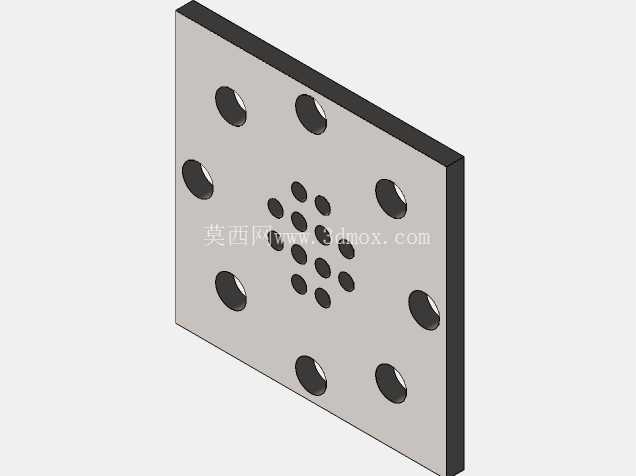

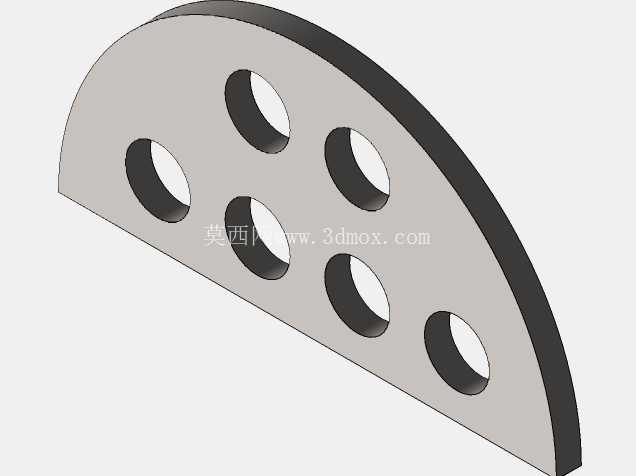

　　从结构设计逻辑来看，该冷凝器采用固定管板式结构，管束两端与管板采用胀接加焊接的复合连接形式，既保证了管程与壳程之间的密封性能，避免两种介质发生串混，也能承受换热过程中因温度差产生的轻度热应力，适配管壳程温差不大的常规冷凝工况；管束采用等径光管平行排布，管间距按照换热效率与壳程流阻的平衡值设定，既保证足够的换热接触面积，也不会让壳程介质流动阻力过大，增加上游输送设备的负载。壳体采用圆形截面筒体结构，相比方形壳体拥有更优的承压性能，在同等壁厚条件下可承受更高的工作压力，减少设备整体耗材用量；筒体与两端管板采用满焊连接，焊缝位置做圆滑过渡处理，减少应力集中点，提升长期承压运行的结构可靠性。

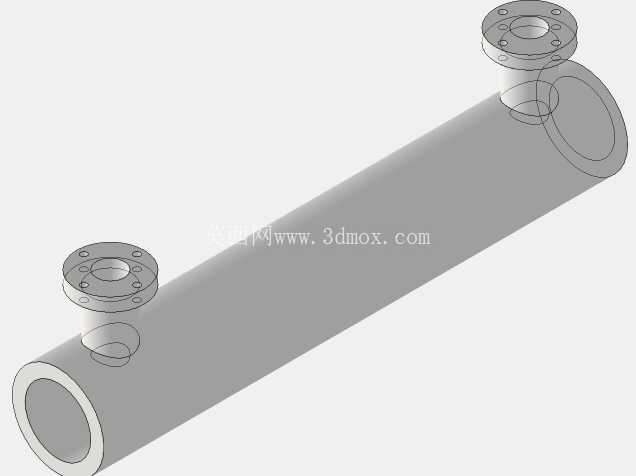

　　侧面的介质接管与筒体采用插入式焊接结构，接管根部做补强处理，避免开孔位置的强度削弱，满足承压设备的强度设计要求。在实际选型应用中，该结构的冷凝器适配冷却介质为常温清水或低温乙二醇溶液的工况，可用于小型制冷系统的制冷剂冷凝、化工小试装置的溶剂蒸汽冷凝、电力设备配套的油汽冷凝等场景，设备安装时需在壳体下方预留合适的支撑位置，避免两端法兰长期承受设备自身重量引发的管路变形，同时要保证侧面接管的垂直向上安装角度，让进入壳程的气态介质能够均匀分布到整个管束区域，避免偏流导致的局部换热效率下降。

　　从建模细节来看，该结构完整还原了法兰密封面的水线结构、管束的排布位置、接管与筒体的连接细节，所有配合尺寸均按照常规工业管路的适配标准设定，可直接用于同规格设备的结构参考、管路布局干涉检查，也可作为换热类课程设计的结构参考样本，帮助设计人员理解管壳式冷凝器的内部构造与装配逻辑。在实际工程应用中，这类固定管板式冷凝器结构简单、制造成本低、密封性能可靠，是中小流量冷凝工况下的首选结构形式，设计时需要根据实际的换热负荷计算所需的管束长度与换热面积，根据工作压力调整筒体与法兰的壁厚参数，根据介质的腐蚀特性选择对应的壳体与管束材质，比如普通水冷工况可采用碳钢材质，有腐蚀介质的工况则需要采用不锈钢或对应耐腐蚀合金材质；安装时要在冷却介质的进出口位置预留测温与测压接口，方便运行过程中监控换热工况，及时调整冷却介质流量，保证冷凝效果稳定。
