带渲染效果的菱形管材自行车车架结构设计

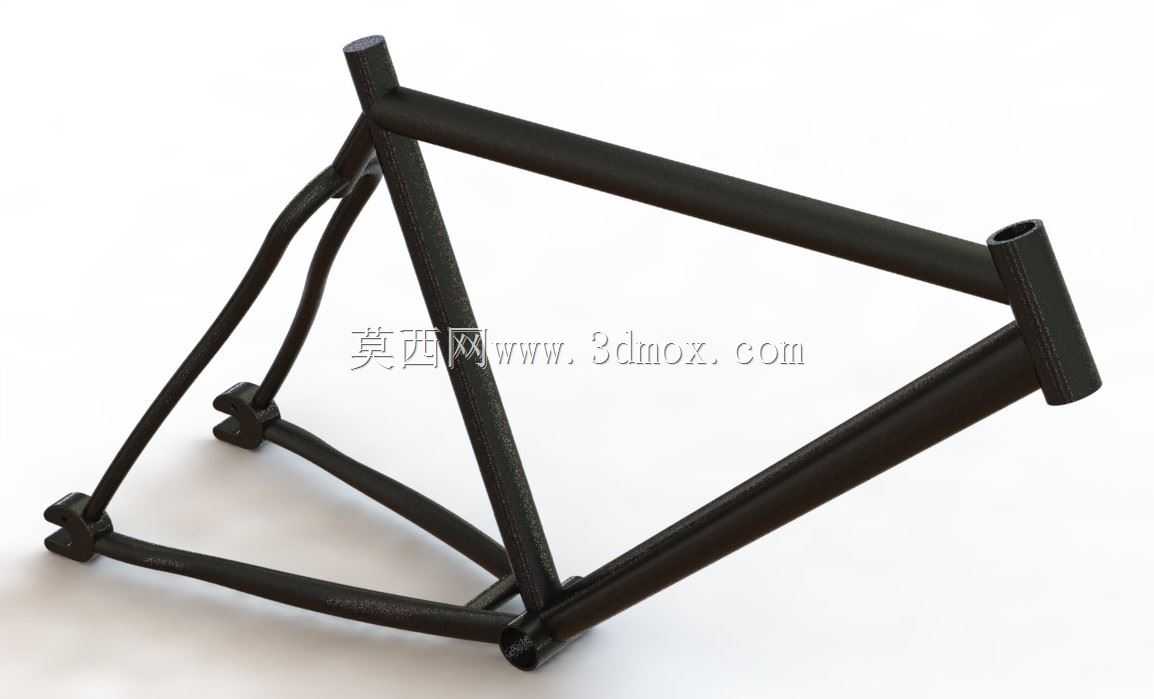

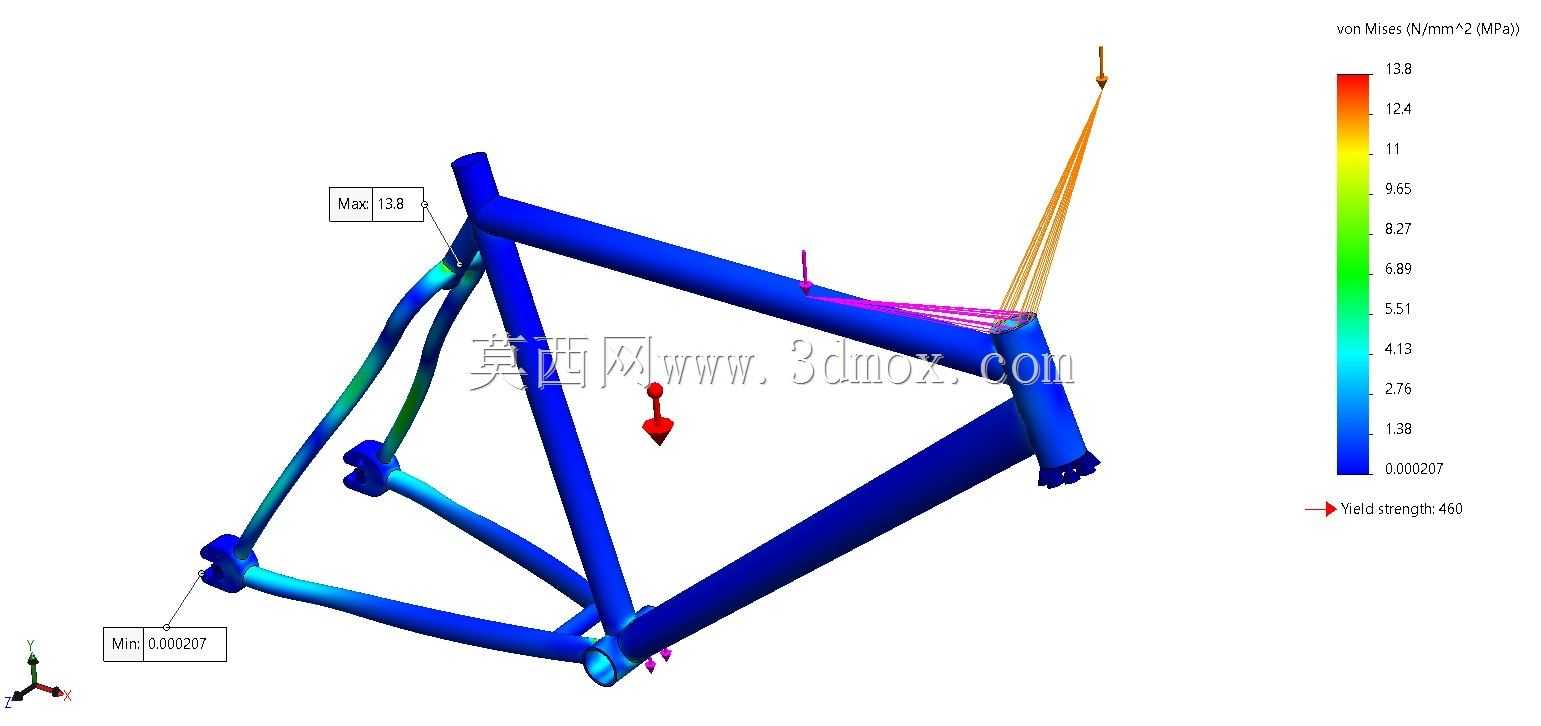

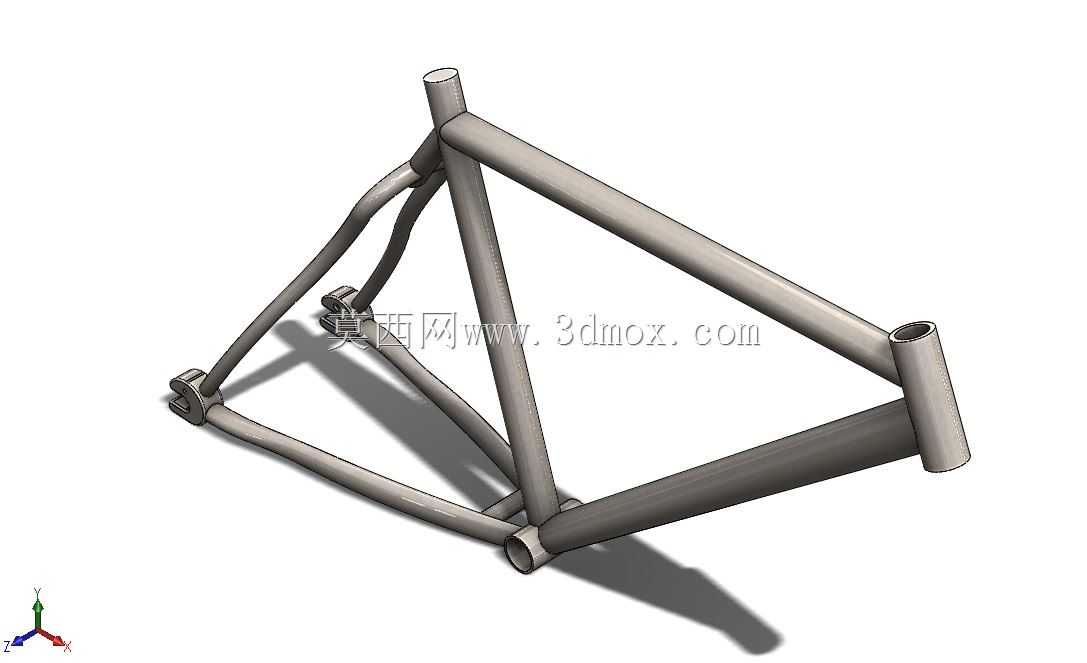

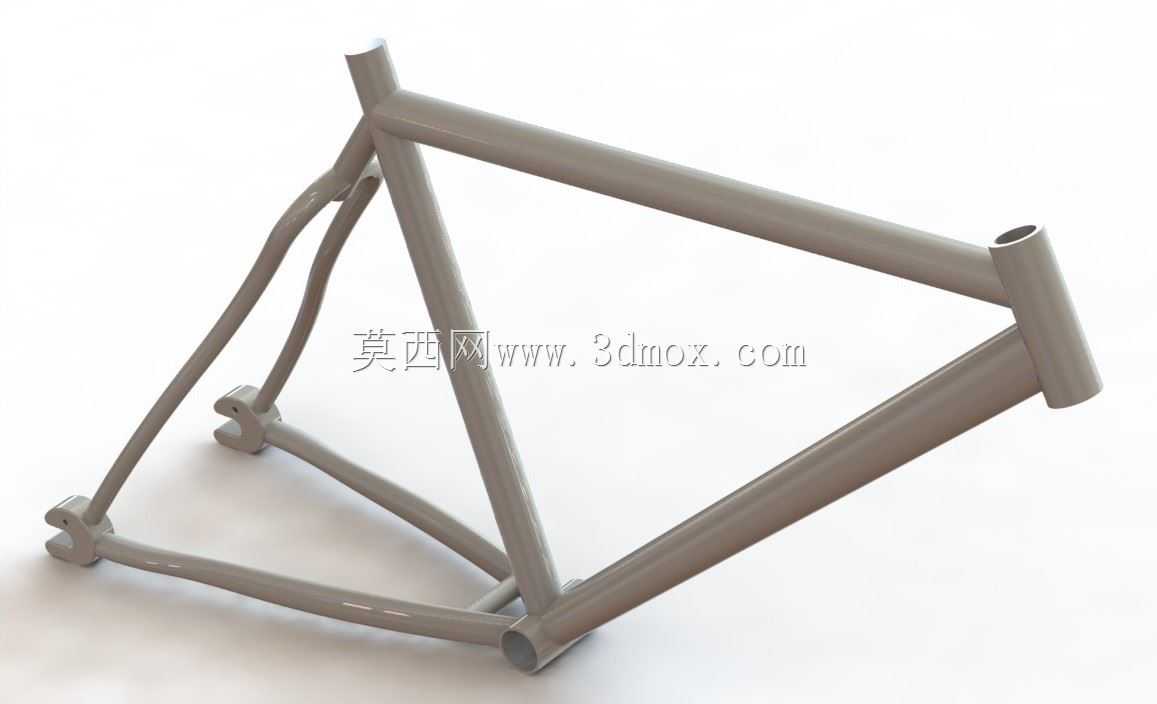

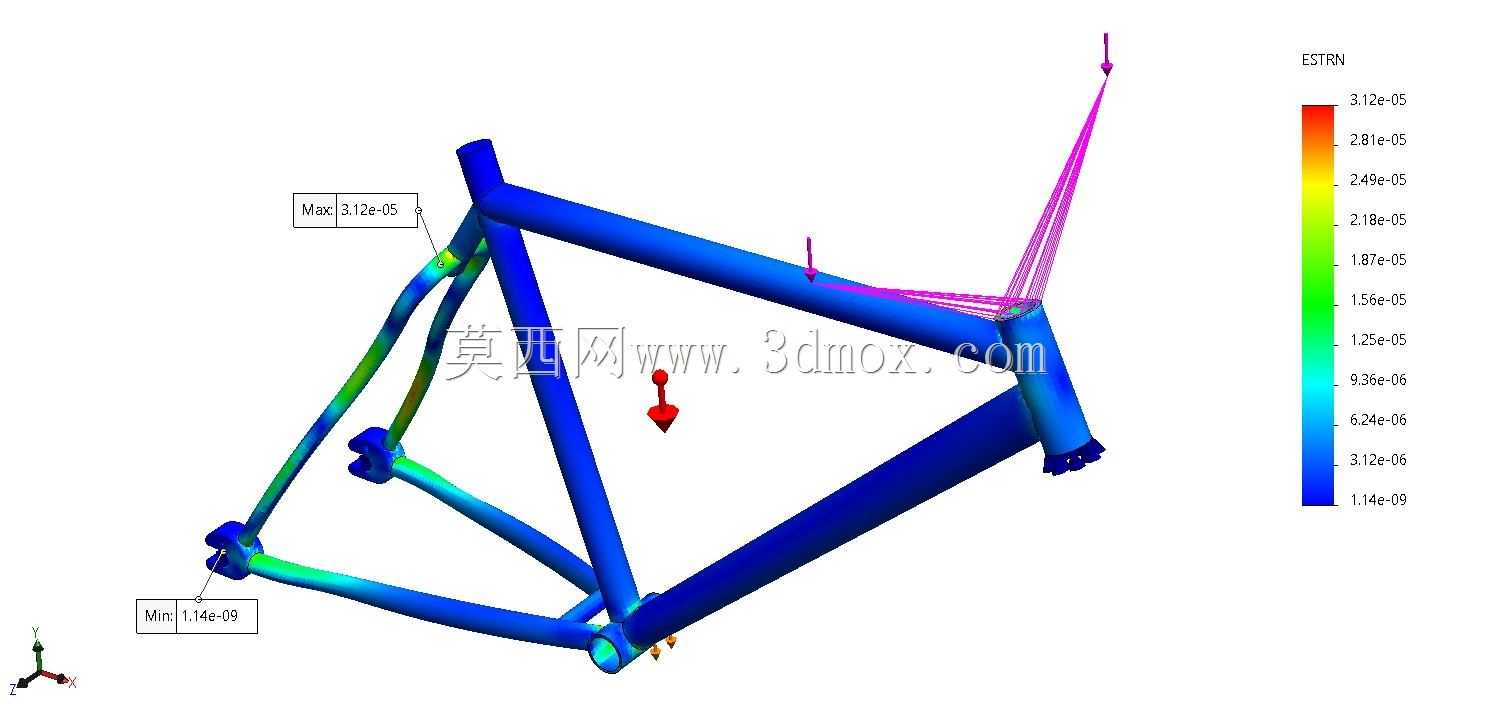

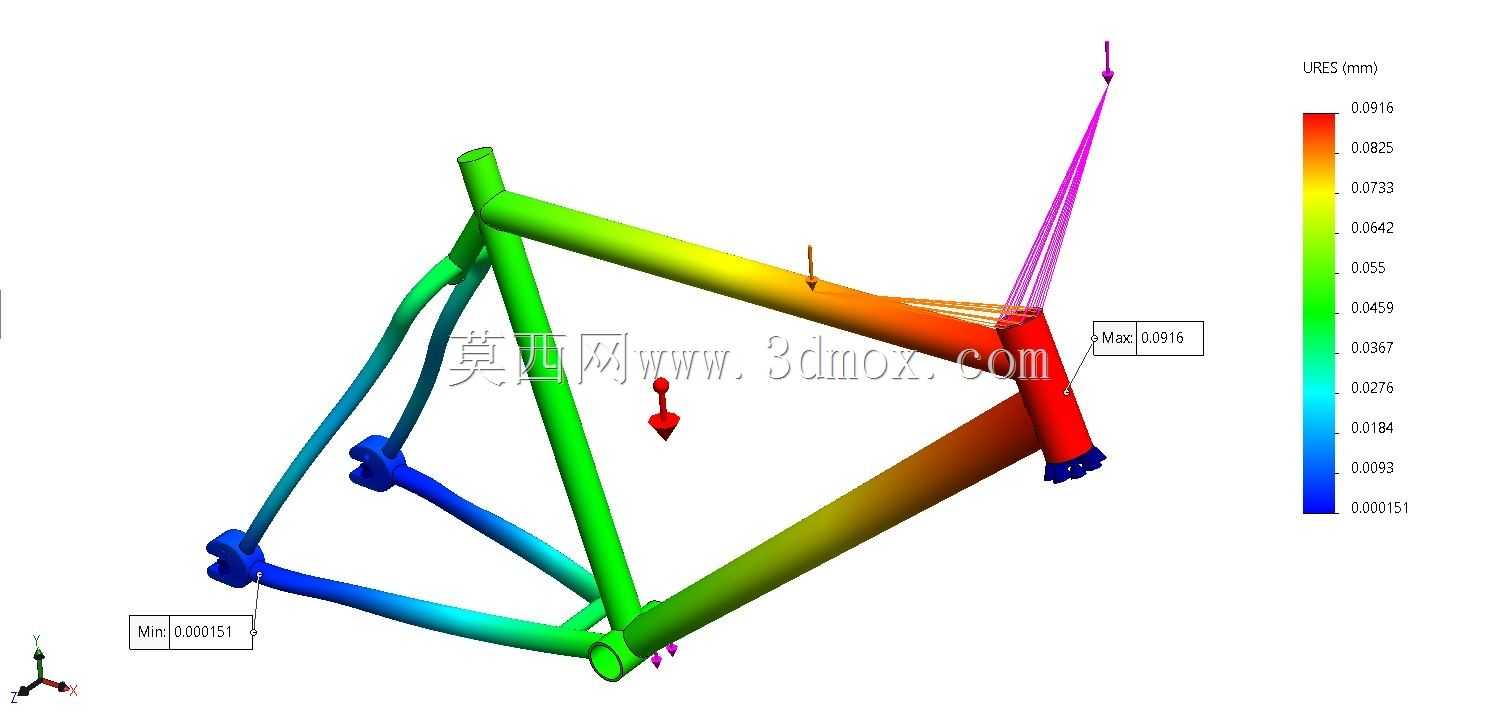

日常通勤、运动骑行场景下的自行车，车架是核心承载基体，所有操控、传动、行走部件都需要依托车架完成安装定位，其结构合理性直接决定骑行的操控手感、承载能力与长期使用的疲劳寿命。这款车架采用经典的菱形双三角结构布局，上管、下管、座管、后上叉、后下叉通过焊接节点连为整体，相比异形结构在同等管材重量下能获得更高的扭转刚度，应对铺装路面骑行、轻度非铺装路面颠簸时，不会出现明显的结构形变，保证传动发力的直接传递。设计过程中优先匹配标准自行车部件的安装边界：头管位置预留标准口径的前叉安装位，适配常规28.6mm口径的有牙、无牙前叉舵管，保证转向结构的转动自由度与装配同轴度；中管位置按照标准座杆口径设计，适配常规27.2mm、31.6mm规格的座杆，满足不同身高使用者的座高调节需求；五通位置采用标准螺纹五通结构，适配市面主流的方孔、中空一体牙盘组件，不需要额外修改即可完成传动系统的装配；后叉端采用标准开档尺寸，适配常规130mm开档的公路车轮组、135mm开档的山地车轮组，尾钩位置预留变速器安装孔位，可兼容外变速系统的安装固定。管材选型上采用变径圆管结构，头管、五通等应力集中区域适当增加管材壁厚，应对骑行过程中反复的冲击载荷，后上叉、后下叉位置在保证结构强度的前提下适当优化管壁厚度，平衡整体重量与刚性表现。焊接节点位置做了平滑过渡处理，减少应力集中点，避免长期交变载荷下出现焊缝开裂的问题。车架的几何角度经过适配调整，头管角度兼顾直路骑行的稳定性与转向灵活性，座管角度匹配日常骑行的踩踏发力角度，后下叉长度兼顾加速响应性与过弯的通过性，既可以满足日常城市通勤的代步需求，也能适配中短途休闲骑行、入门运动骑行的使用场景。渲染视图完整还原了金属管材的哑光质感与焊接结构细节，可直观呈现各管段的连接关系、安装位的相对位置，为后续的结构仿真、样件试制、装配验证提供直观的三维参考，设计人员可基于该模型调整管材壁厚、几何角度，适配不同定位的自行车产品开发需求，也可作为结构教学的参考案例，帮助理解自行车承载结构的力学传递路径。
