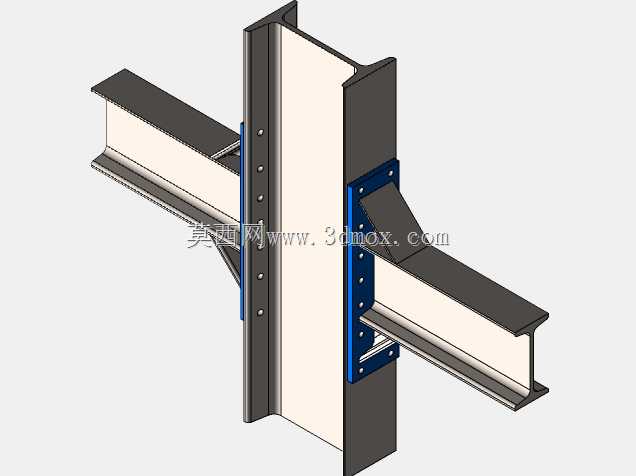

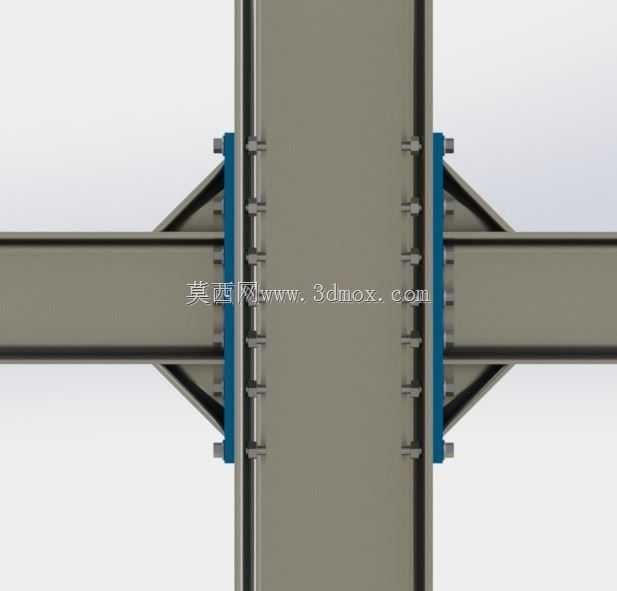

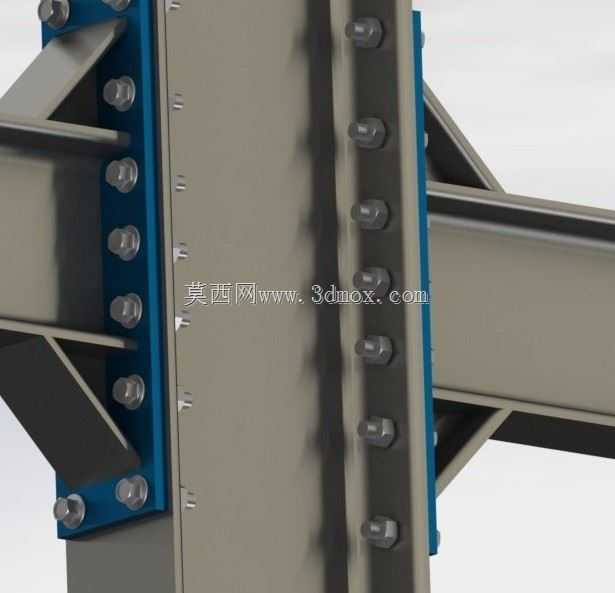

这类带端板螺栓连接的焊接钢梁,是工业厂房、大跨度场馆、重型设备支撑钢构里的核心承重传力构件,日常做钢构拆图、三维建模时经常会碰到这类节点的设计校核。从结构逻辑来看,钢梁主体采用焊接成型的工字形截面,翼缘与腹板通过连续角焊缝连接,端板与梁端采用全熔透坡口焊加角焊缝补强,保证梁端弯矩、剪力可以顺畅传递到连接节点上。端板上的螺栓排布遵循力流传递路径,上下翼缘对应位置布置多排高强度螺栓,用来承担梁端受弯产生的拉压轴力,腹板区域的螺栓则主要承担截面剪力,螺栓间距、端板外伸长度都符合钢结构连接的构造要求,避免出现应力集中导致的端板翘曲、螺栓受剪不均问题。实际项目应用中,这类钢梁多用于钢框架的主次梁连接、梁柱刚接节点,相比现场焊接的连接形式,螺栓装配的方式可以大幅缩短现场施工周期,降低高空作业的焊接质量风险,所有焊接工序都可以在工厂预制阶段完成,构件成型精度更容易控制。建模过程中需要注意安装边界的预留,端板之间要预留安装调节间隙,螺栓穿入方向要统一,方便现场施工时的紧固操作,梁的截面高度、翼缘宽度需要匹配对应跨度的承重需求,不同荷载等级下可以通过调整腹板厚度、翼缘板厚、螺栓规格数量来适配承载力要求,不需要改动整体连接形式就能覆盖多数常规钢构的受力场景。节点处的加劲肋设置也很关键,对应螺栓排布位置的腹板加劲肋可以避免端板受拉时腹板出现局部屈曲,梁端与加劲肋的焊缝要避开螺栓孔位,防止焊接应力与孔边应力叠加造成构件开裂。这类结构的三维建模需要还原所有连接细节,包括焊缝的示意位置、螺栓的装配层级、端板的倒角处理,方便后续导出加工图纸、做节点受力仿真的时候直接调用,不用二次修整模型。
