带齿轮传动结构的伺服驱动机器人夹爪

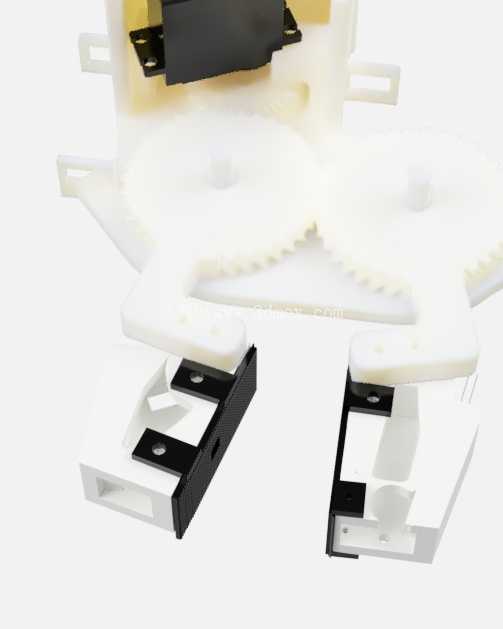

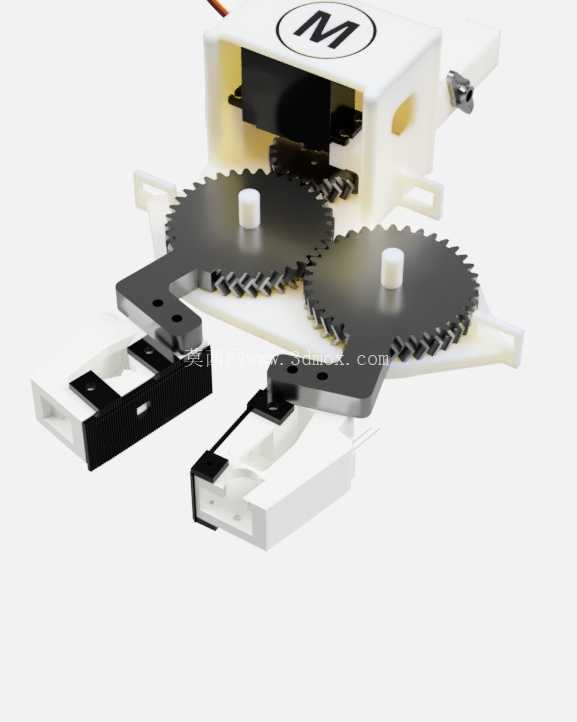

　　这款夹爪的设计初衷是适配小型桌面级机械臂的末端执行需求，常见于教育实训平台的分拣作业、小型3D打印工件的上下料工位，以及实验室场景下的轻质规则零件转运环节，可替代人工完成重复性的夹持取放动作，降低重复操作带来的定位误差。整套传动结构采用人字形齿轮啮合方案，由MG996R伺服电机作为动力源直接驱动小齿轮，传动比设定为1.52，这个参数是经过反复啮合测试确定的，既保证了开合过程的传动效率，又能让夹爪开合角度控制在适配常见小型工件的范围内，不会出现传动比过大导致开合速度过慢、或是传动比过小导致夹持力矩不足的问题。

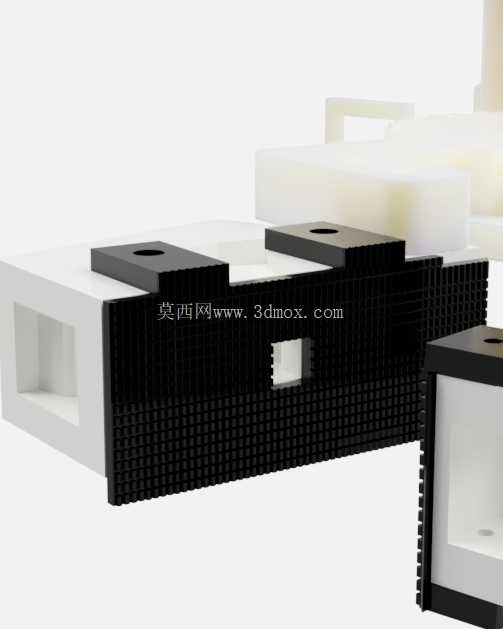

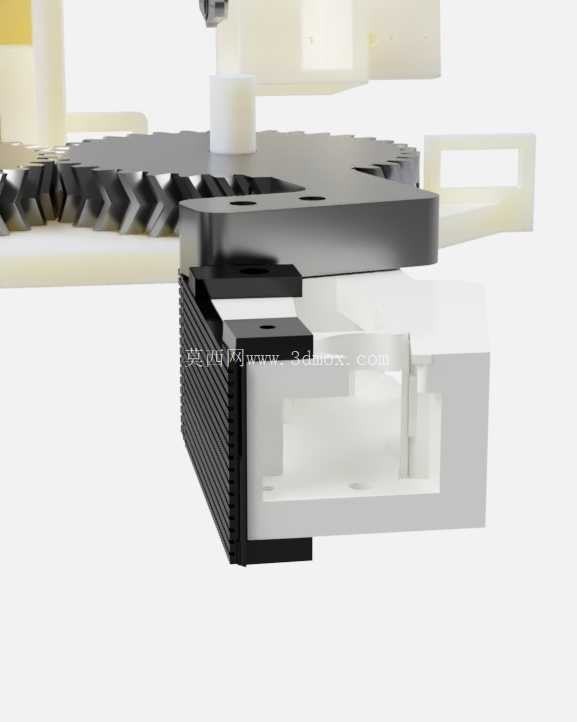

　　夹爪前部专门预留了红外传感器的安装空腔，安装后传感器可直接正对夹持区域，无需额外外置支架，就能实时检测夹爪前方是否存在待抓取工件，避免空夹动作，也能在夹持过程中检测工件是否滑脱，适配自动化流水线的信号反馈需求。握柄部分采用TPU材质设计，表面做了细密的纹理结构，这个细节是为了增大夹持接触面的摩擦力，针对表面光滑的塑料件、3D打印件，不需要过大的加持力就能保证抓取稳定性，不会在工件表面留下硬夹持的压痕，适合对表面质量有要求的轻质零件抓取。

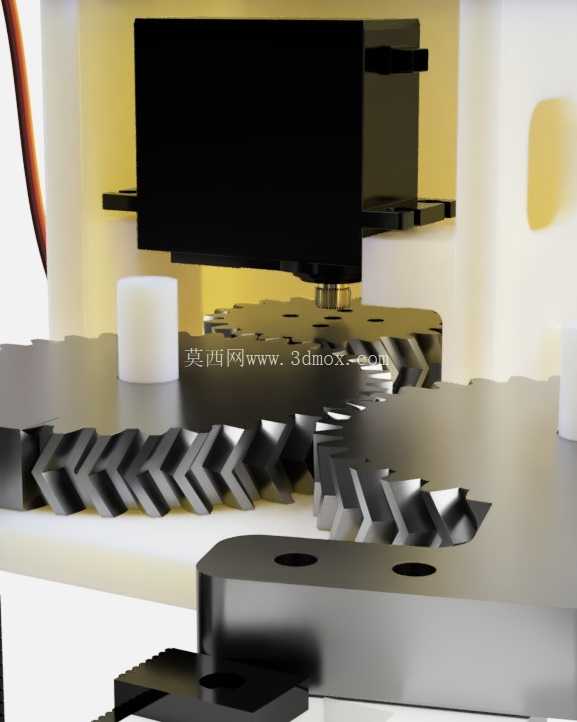

　　夹爪的主体安装基座预留了标准的舵机安装位，MG996R伺服电机通过25齿圆形金属盘与小齿轮连接，小齿轮的固定需要4颗螺丝锁紧，避免正反转切换过程中齿轮出现径向窜动；齿轮组的转动部位内部设计了滚珠轴承的安装位，轴承可直接压装到位，能大幅降低齿轮转动时的径向晃动，减少长期往复开合带来的磨损，相比无轴承的直连齿轮结构，使用寿命能提升数倍。夹爪与机械臂末端的连接部位需要搭配M4螺丝和螺母完成固定，安装孔位的间距适配主流小型机械臂的末端安装法兰尺寸，不需要额外做转接件就能完成装配；握柄与主体结构的连接需要M2螺丝锁紧，螺丝孔位做了沉头设计，装配后螺丝头不会突出到夹持接触面，避免刮伤工件。

　　设计过程中针对早期3D打印版本夹爪受力易弯曲的问题做了结构优化，在受力集中的夹爪根部增加了加强筋结构，同时模拟了夹持作业时底部的受力分布，调整了壁厚参数，即使长期满负载夹持，也不会出现根部形变导致的夹持精度下降问题。整套夹爪的所有零件都支持3D打印制作，用户可以直接将结构件打印后搭配标准五金件、舵机、传感器完成组装，不需要额外定制非标零件，组装完成后可直接接入舵机控制板，通过PWM信号控制开合角度，适配开源机器人控制体系，也可以根据实际使用场景调整握柄的开合行程，更换不同摩擦系数的接触面贴片，适配不同材质、不同形状的工件抓取需求。夹爪的开合行程覆盖了常见小型零件的尺寸范围，从直径几毫米的柱状零件到宽度几十毫米的方形零件都能稳定夹持，夹持力可通过舵机的输出扭矩调整，不会因为力过大夹坏薄壁工件，也不会因为力过小导致工件脱落。
