扬声器锥盆支撑定位锥体结构设计

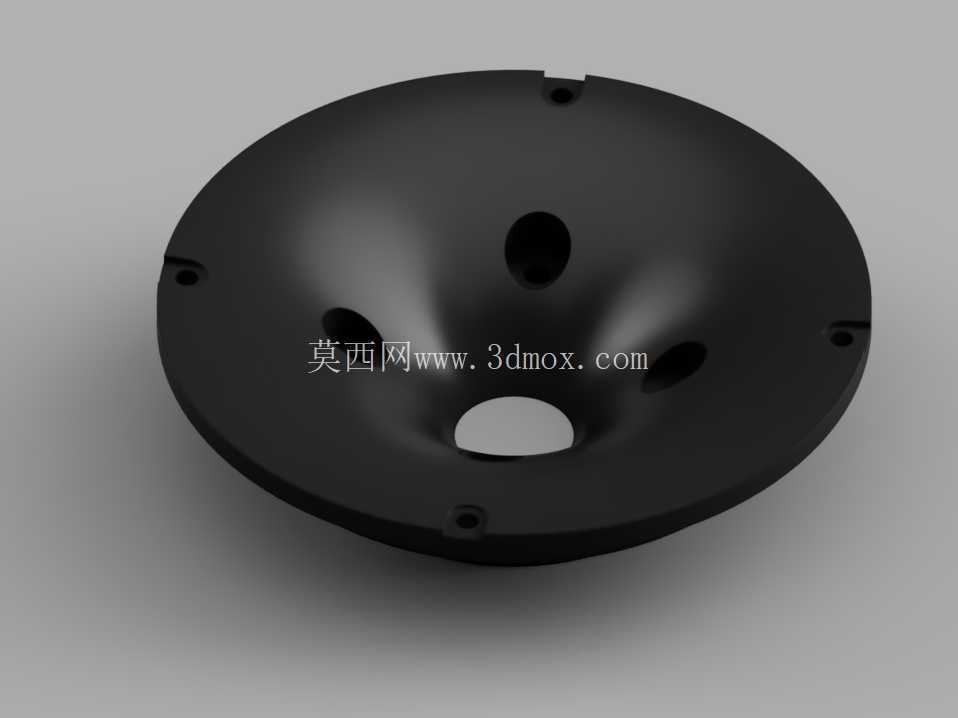

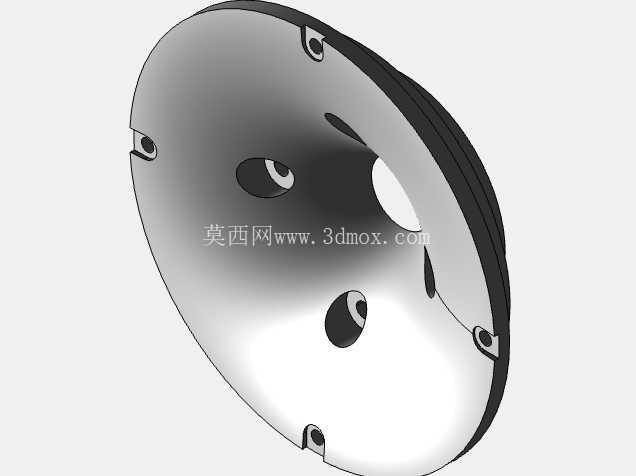

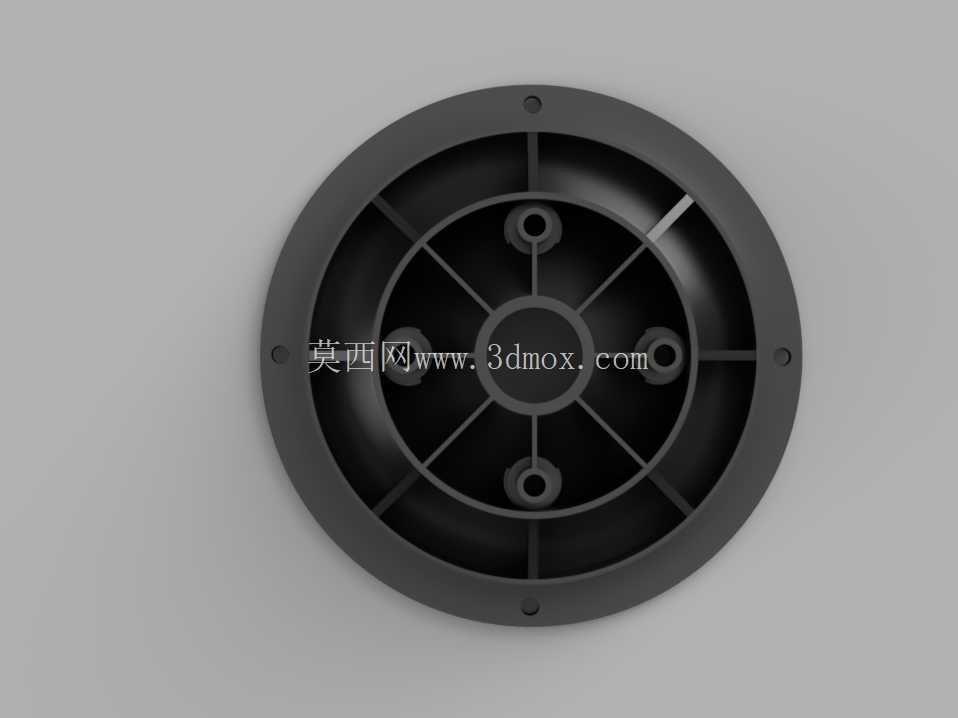

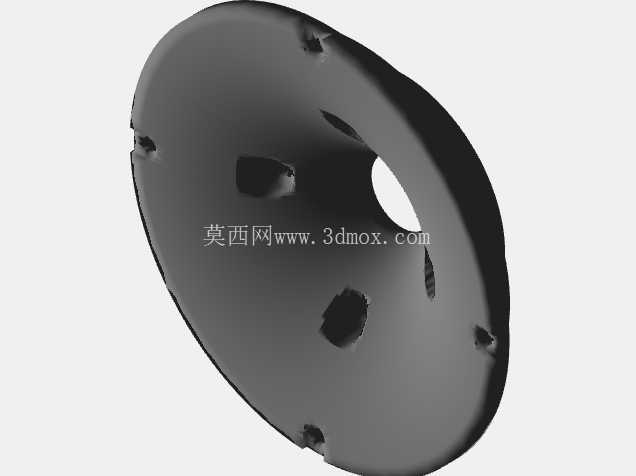

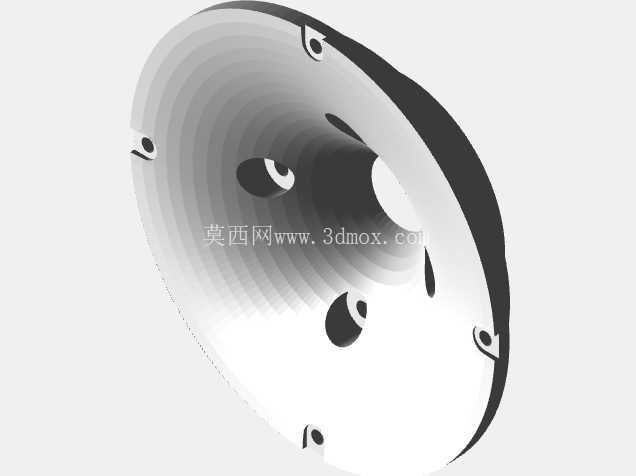

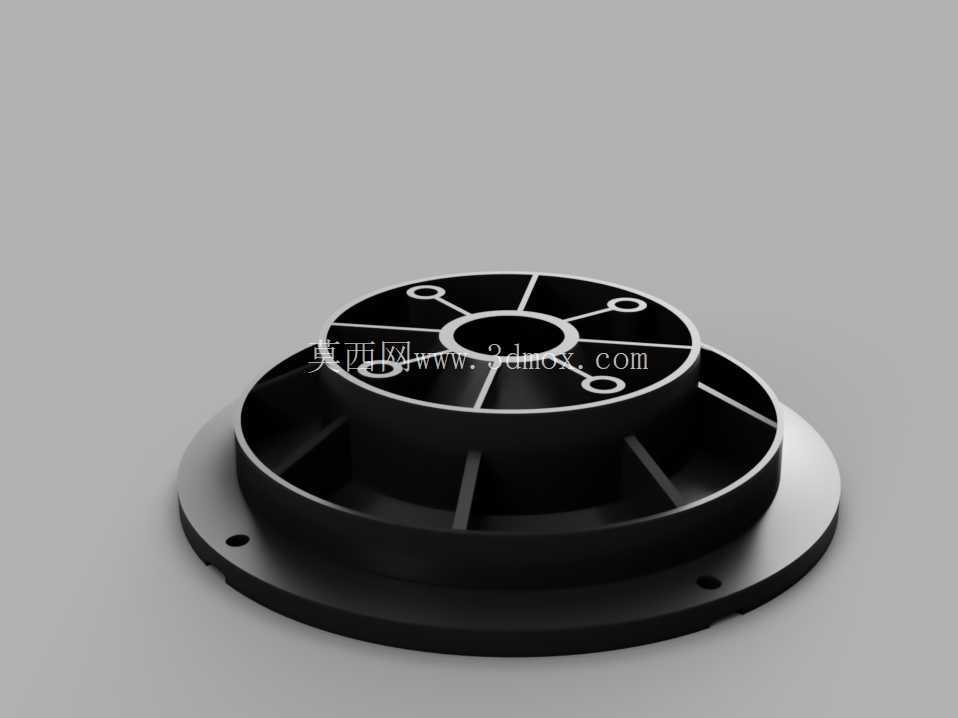

　　从结构功能来看，该锥体首先承担着振动系统的基准定位作用，中心的通孔用于匹配音圈骨架的安装位，确保音圈在磁隙中始终保持同轴运动，不会因为长期振动出现偏移擦碰磁钢的问题；外圈的法兰盘结构通过预留的安装孔，可直接与扬声器盆架完成锁附固定，将振动产生的反作用力均匀传导至盆架整体，避免局部应力集中导致的结构形变；锥体内部的放射状加强筋设计，是在控制整体重量的前提下提升结构刚性的关键，既不会因为结构过重增加振动系统的额外负载，又能避免大动态信号下锥体自身产生结构性谐振，劣化中频段的听感表现。在电声设备的结构设计体系中，扬声器锥体作为支撑锥盆、定位音圈运动轨迹的核心承载部件，其结构精度直接决定了单元的频响一致性与长期工作稳定性，是民用音响、专业扩声设备、车载声学系统中不可缺少的基础结构件。日常接触的桌面蓝牙音箱、影院环绕声单元、公共广播壁挂扬声器，乃至户外线阵列扩声模块，都需要依托这类锥体结构完成振动系统的固定与力学传导，避免锥盆在大振幅运动下出现偏心蹭圈、谐振失真等问题。

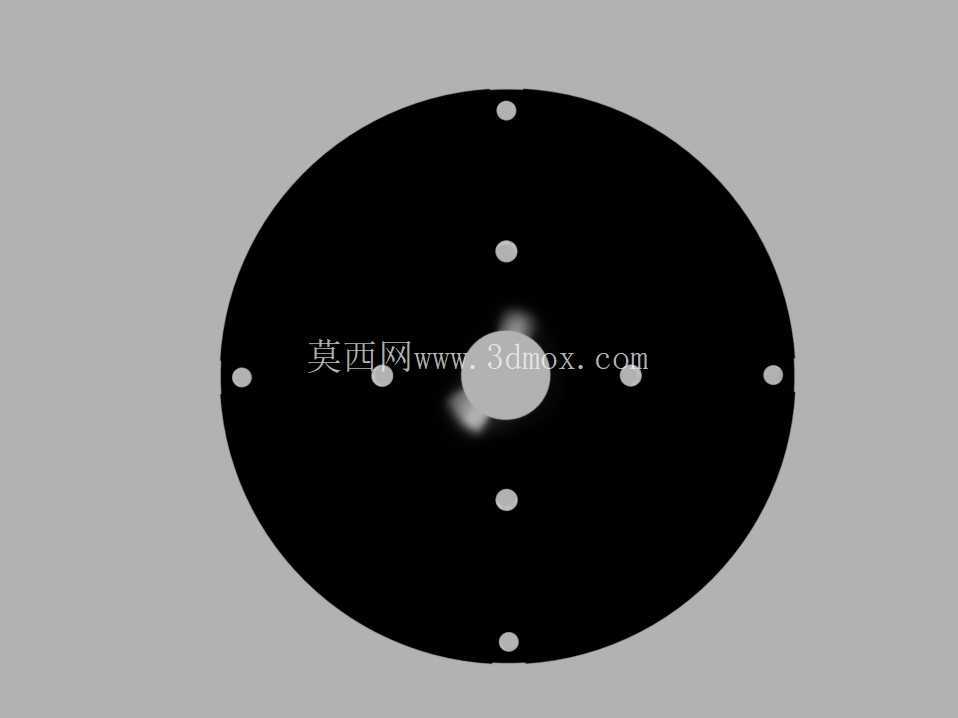

　　在设计思路上，这类锥体的尺寸链设定完全围绕扬声器单元的适配需求展开，首先确定的是外径边界，164.30毫米的外径尺寸可适配6.5英寸规格的全频或中低音扬声器单元，匹配常规盆架的安装内径，不会出现装配干涉；中心13.65毫米的内径，是对应常规音圈骨架的外径尺寸做的间隙配合设计，预留了0.05毫米左右的装配公差，既方便音圈骨架的粘接固定，又不会因为间隙过大导致同轴度偏差；中心螺丝孔6.45毫米的尺寸，适配M6规格的锁紧螺丝，用于完成音圈与锥体、定心支片的同轴锁附，确保振动传递路径的同轴度；外孔5.50毫米的尺寸，对应M5规格的法兰安装螺丝，可直接与盆架上的预制螺孔完成锁附，无需额外做扩孔处理。

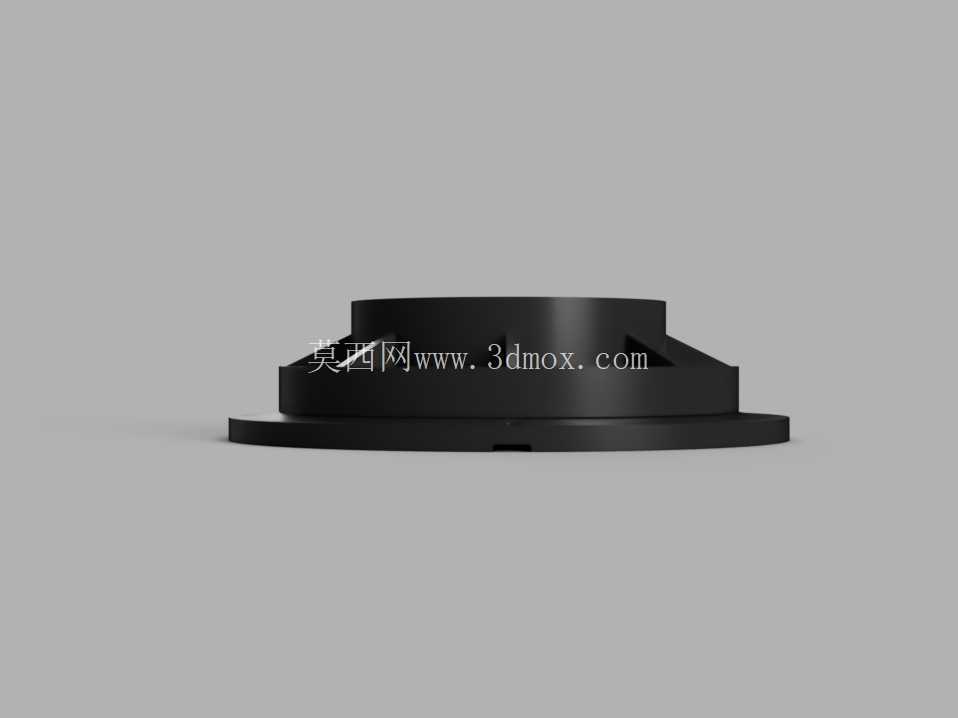

　　厚度参数的设定同样经过力学仿真验证，6.65毫米的外厚保证了法兰安装位的结构强度，在螺丝锁附时不会因为扭矩过大出现开裂变形；3.40毫米的内厚则是在保证中心安装位强度的基础上，尽可能降低整体重量，减少对振动系统的负载影响；从底壁到顶侧40.30毫米的总高度，是根据客户指定的单元磁路堆叠高度、锥盆深度参数反向推导得出的，确保装配完成后锥盆的折环位置刚好与盆架的安装面齐平，不会出现锥盆顶出或凹陷的问题，同时预留了足够的音圈前后运动空间，避免大振幅下出现打底问题。

　　针对3D打印的工艺适配，该结构在设计时做了对应的工艺优化：所有加强筋的根部都做了R0.5的圆角过渡，避免FDM打印时出现应力集中导致的层间开裂；所有安装孔都预留了0.2毫米的打印余量，打印完成后只需简单的铰孔处理即可达到装配精度要求；法兰盘的底面做了0.1毫米的平面度公差设计，打印时无需添加过多支撑即可保证安装面的平整度，减少后处理的工作量。在实际装配场景中，该锥体需要与定心支片、锥盆、音圈、磁路系统完成同轴装配，其尺寸精度直接影响整个单元的良率，若锥体的同轴度偏差超过0.1毫米，就会导致音圈在磁隙中运动受阻，出现失真、擦圈甚至烧毁音圈的问题，因此设计时所有尺寸的公差都控制在IT7级精度范围内，既满足3D打印的工艺可达性，又能满足扬声器单元的装配精度要求。不同于传统注塑成型的锥体结构，该设计的加强筋布局可根据不同的单元功率需求做灵活调整，若用于大功率专业扩声单元，可适当增加加强筋的厚度提升结构刚性；若用于小功率民用消费类音箱，可适当减小壁厚降低整体重量，适配不同场景的应用需求。
