简化型大跨度金属梁桥结构设计方案

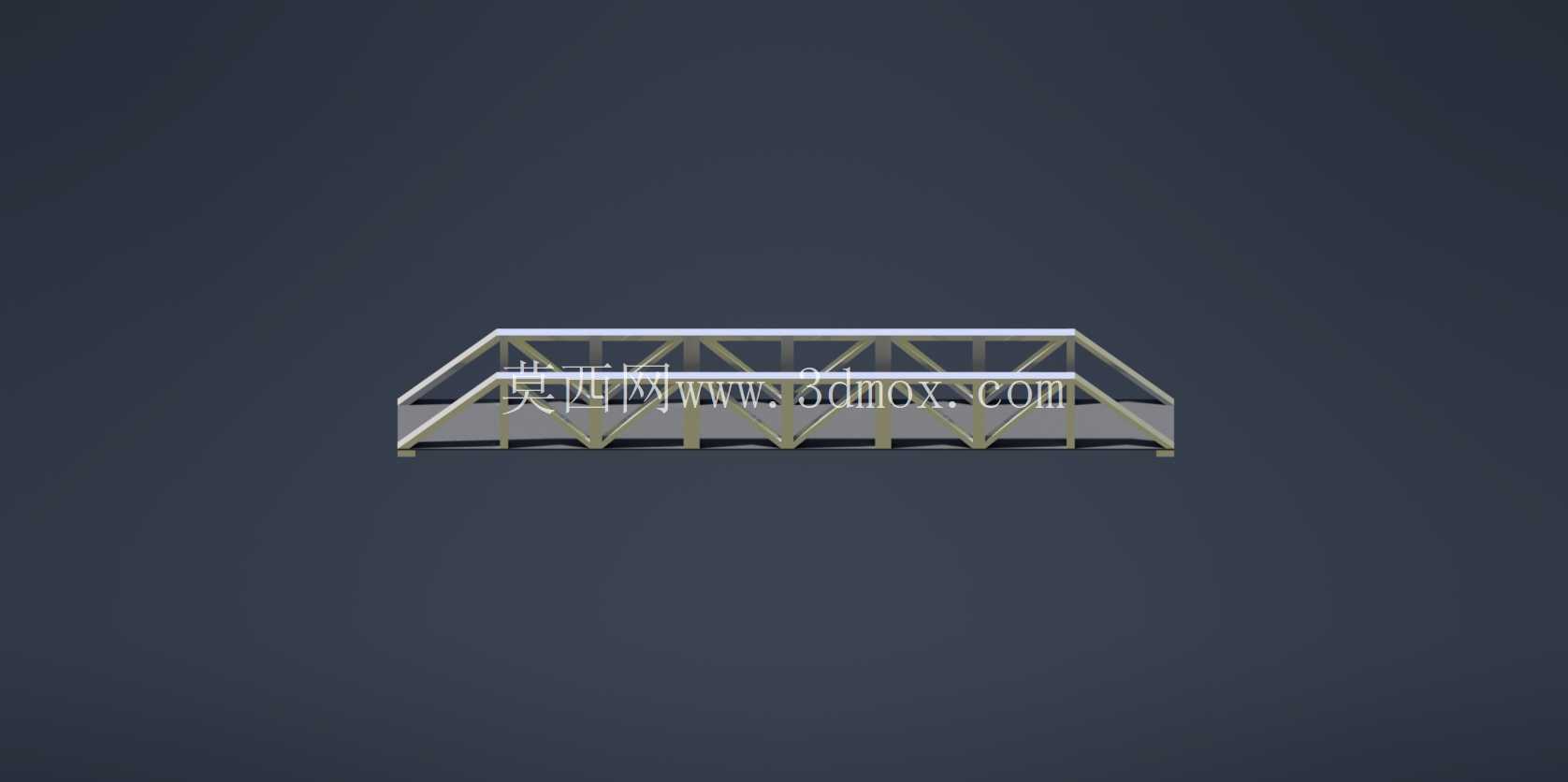

　　在交通基础设施的结构设计领域，梁桥作为应用范围最广的桥型之一，其金属结构的力学性能验证是设计环节中不可或缺的核心步骤，本次呈现的简化金属梁桥结构，正是面向结构力学仿真练习场景搭建的验证载体，能够帮助结构设计从业者快速熟悉有限元分析的全流程操作逻辑。该梁桥整体长度设定为88m，横向宽度为12m，尺寸参数完全参照中等跨度城市跨线梁桥的常用边界设定，既保留了实际工程结构的核心受力特征，又对非关键的附属结构做了合理简化，避免冗余结构对仿真计算效率造成不必要的干扰。

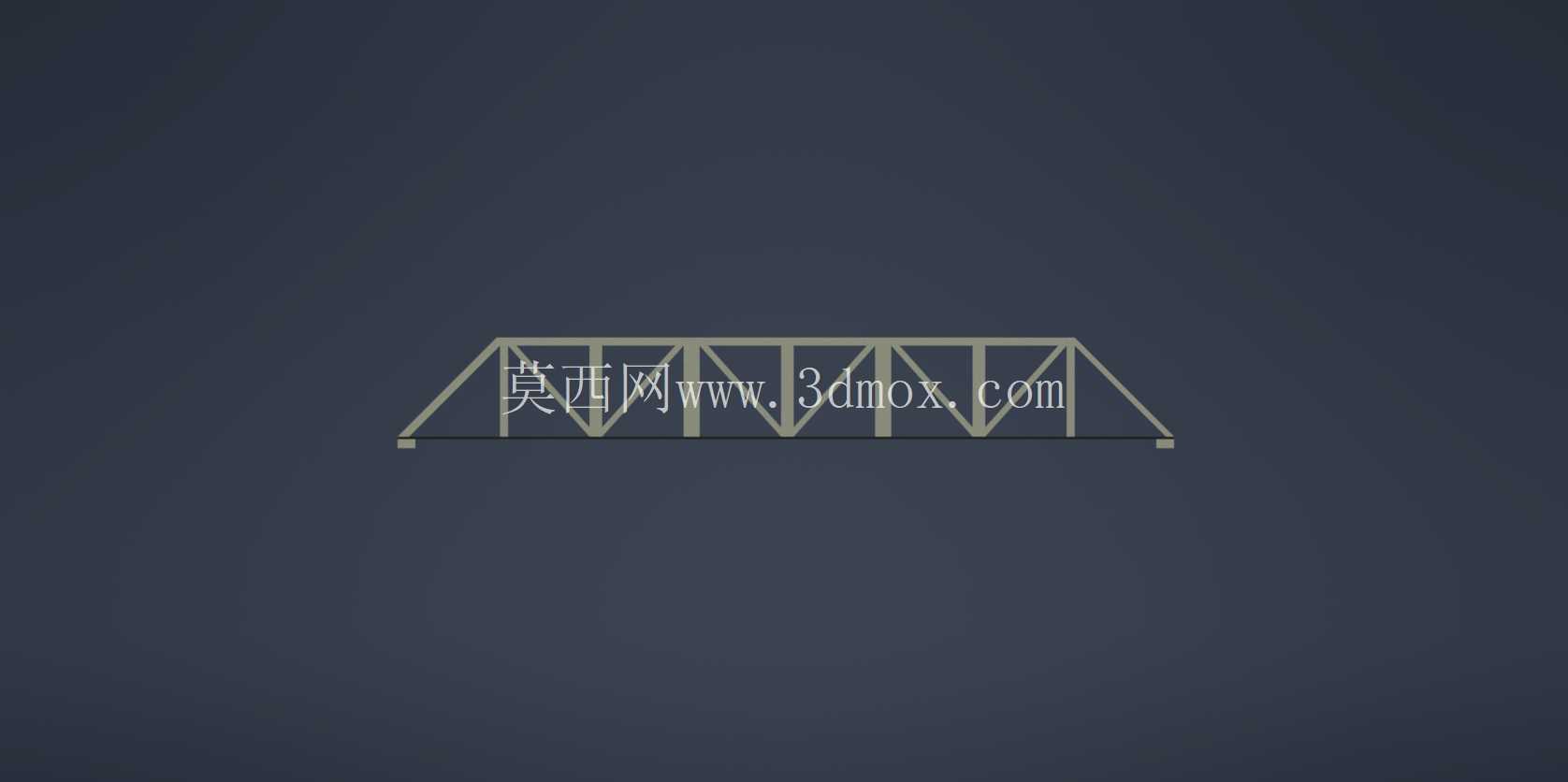

　　从实际应用场景来看，这类中等跨度的金属梁桥常被用于城市快速路跨线通行、工业园区内部主干道跨河道连接、景区观光通道架设等场景，其结构受力以竖向恒载、活载下的弯曲应力为主，同时需要兼顾横向风载、温度形变带来的附加应力影响，因此在结构建模阶段，就需要对主梁的桁架排布、连接节点的刚度设定、支座位置的约束条件做符合工程实际的还原。从设计思路层面，该结构没有照搬实际工程中复杂的变截面主梁、多段拼接的细部构造，而是将核心受力路径做了清晰的呈现：主梁采用连续桁架式受力结构，上下弦杆承担主要的弯曲拉压应力，腹杆传递剪切载荷，两端支座位置设定为固定铰与滑动铰的组合约束，完全匹配简支梁桥的实际受力边界，能够让仿真分析过程中获取的应力云图、形变数据更贴近真实工程的受力规律。在功能特性上，该结构的建模逻辑完全服务于有限元分析的练习需求：所有构件的截面参数、材料属性都做了标准化设定，网格划分时可以根据计算精度需求，在应力集中的节点位置做网格加密，在均匀受力的弦杆段适当放大网格尺寸，平衡计算精度与求解效率；同时结构的载荷施加位置完全对应实际桥梁的车道载荷分布，可以模拟不同载荷工况下的结构响应，包括满载下的最大应力位置、偏载下的结构扭转形变、支座沉降带来的附加应力分布等常见工程验算场景。

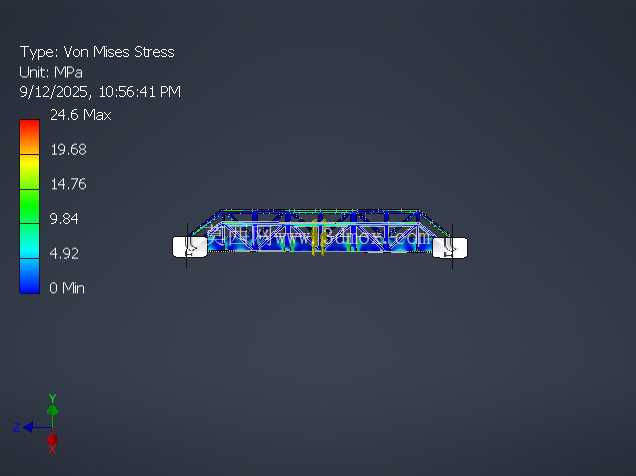

　　对于结构设计从业者而言，这类简化的工程结构模型是掌握FEA分析技能的优质载体，不需要花费大量时间处理复杂的细部构造，就可以快速完成从材料赋值、网格划分、约束加载到结果后处理的全流程操作，通过观察Von Mises应力的分布规律，理解结构传力路径的优化逻辑——比如从本次的应力云图可以看到，结构最大应力出现在主梁跨中位置的下弦杆处，与简支梁桥的理论受力规律完全吻合，两端支座位置的应力集中区域也符合实际工程的应力分布特征，能够帮助初学者快速建立结构受力的直观认知。

　　在安装边界的设定上，该模型还原了梁桥支座的核心约束逻辑：一端支座约束全部平动自由度，模拟固定铰支座的受力特征，另一端支座仅约束竖向与横向平动自由度，释放纵向位移空间，匹配滑动支座的功能需求，这种约束方式能够有效释放温度变化带来的纵向形变应力，避免结构在温度载荷下出现额外的内应力，也是实际梁桥工程中通用的支座设计方案。此外，该结构的简化建模逻辑也可以迁移到其他桁架类结构的设计练习中，比如厂房桁架屋面、大跨度场馆钢结构、起重设备的主梁结构等，只需要调整尺寸参数、截面属性与载荷条件，就可以快速搭建对应场景的仿真分析模型，帮助设计人员在反复练习中掌握结构优化的核心思路，比如通过调整腹杆的排布角度降低结构最大应力、通过优化弦杆的截面参数在保证强度的前提下降低结构自重，这些设计逻辑都可以在这类简化模型的练习中逐步积累，最终应用到实际工程的结构设计工作中。
