内置齿轮锁止结构的DIY手机防护壳

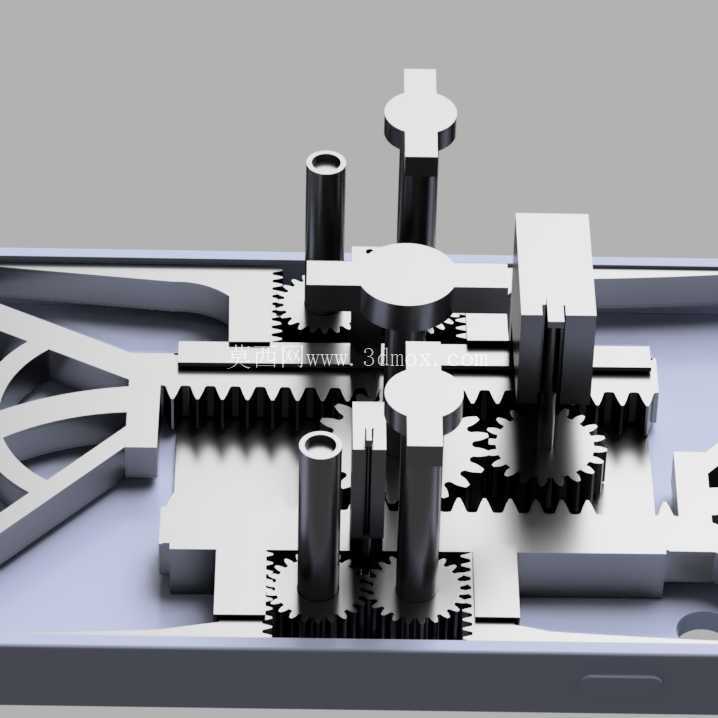

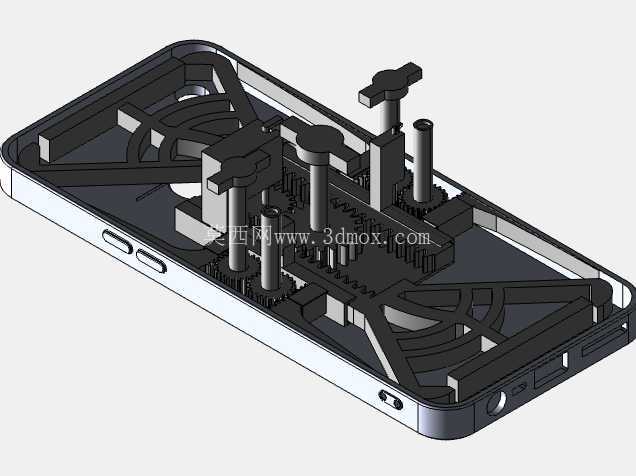

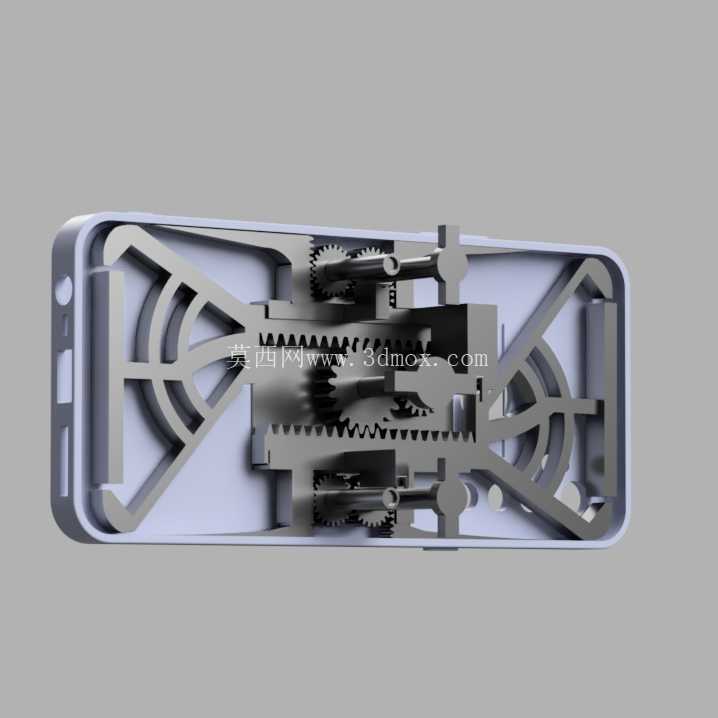

　　这款内置机械传动结构的手机防护配件，核心是为户外作业、特殊工况下使用手机的场景设计，解决普通手机壳在强紫外线暴露环境下无法主动维持形态、缺乏机械防护支撑的问题。日常使用中，不少户外勘测、高原作业、紫外固化施工场景下，操作人员需要手机壳能在特定触发条件下保持伸展防护状态，避免手机屏幕、机身直接受外力磕碰或紫外线直射损伤，这款结构正是针对这类需求开发。整个传动结构完全内嵌在手机壳的中空夹层内，不会额外增加过多机身厚度，安装边界完全匹配常规直板智能手机的外轮廓尺寸，壳身边缘预留了按键、充电接口、摄像头模组的精准让位，不会干涉手机原有功能的正常使用。结构核心采用对称布置的齿轮齿条传动组，中心位置设置主动输入齿轮，上下两侧分别啮合平行布置的齿条，齿条两端连接可沿x方向滑动的支撑臂，支撑臂末端通过销钉连接可沿y方向翻转的侧翼防护板。初始状态下，所有传动部件都收纳在壳身夹层内，侧翼防护板与壳身齐平，和普通手机壳外观无明显差异；当需要触发防护状态时，先拨动中心位置的主销钉，带动中间齿轮转动，驱动两侧齿条沿x方向向外伸出，将两端的支撑臂推至预设位置，随后再拨动两侧的定位销钉，带动侧翼防护板沿y方向翻转90度，在手机屏幕两侧形成立式防护支撑。

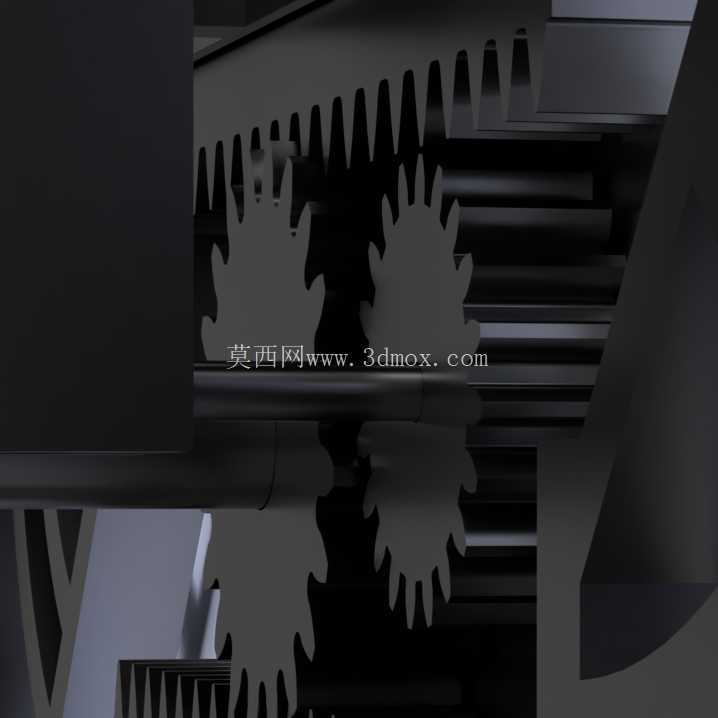

　　为了避免传动结构受外力冲击出现回退，设计中特意加入了类似手刹结构的棘爪锁止机构，当侧翼板翻转到位后，棘爪会自动卡入齿轮的齿槽内，将整个传动链完全锁死，即使受到侧向挤压、磕碰，支撑结构也不会出现回缩松脱的问题，只有手动按下解锁按键，棘爪脱开齿槽后，才能将各部件收回夹层内。考虑到触发逻辑的使用需求，结构中加入了紫外线响应的触发联动设计，当壳身表面的光敏模块感应到达到阈值强度的紫外线照射时，会给出触发提示，提醒操作人员可以启动伸展机构，当然也支持完全手动操作，不需要依赖光敏触发，适配不同的使用习惯。

　　整个传动组的齿轮都采用小模数直齿设计，传动阻力小，手动拨动销钉时不需要过大的操作力，齿条的滑动行程经过精准计算，伸出后支撑臂的位置刚好能让侧翼板在手机屏幕前方形成高度合适的防护栏，不会遮挡屏幕显示区域，也不会影响触屏操作。壳身的主体框架采用轻量化的硬质工程塑料材质，传动齿轮、齿条、棘爪等受力部件采用耐磨的POM材质加工，既保证了结构强度，也控制了整体重量，长时间握持不会有明显的坠手感。在安装适配性上，整个结构的安装孔位、避让槽都严格对应目标机型的机身尺寸，夹层的厚度控制在3mm以内，装配后整体壳身厚度不超过12mm，能适配常规的无线充电、车载支架等周边配件，不会因为内置机械结构就影响配件兼容性。

　　结构设计过程中，特意对所有运动部件的间隙做了优化，齿轮啮合间隙控制在0.1mm以内，齿条滑动间隙控制在0.05mm，避免长期使用后出现晃动、松旷的问题，棘爪的锁止角度经过多次调整，保证锁止到位后不会出现跳齿、脱开的情况，同时解锁时的按压力度控制在5N左右，操作手感清晰，不会出现卡滞。侧翼防护板的表面做了哑光防紫外线涂层，伸展后能阻挡部分直射的紫外线，减少屏幕在强紫外环境下的老化速度，同时侧翼板高出屏幕表面2mm，当手机意外跌落时，能先接触接触面，避免屏幕直接磕碰受损。整个结构没有复杂的异形曲面，所有零部件都可以通过常规的注塑工艺加工，装配时只需要按照定位卡槽依次装入齿轮、齿条、棘爪、销钉即可，不需要复杂的工装夹具，量产装配难度低，也方便用户后期自行拆解维护、更换磨损的小零件。
