方形安装边锥盆式扬声器结构设计

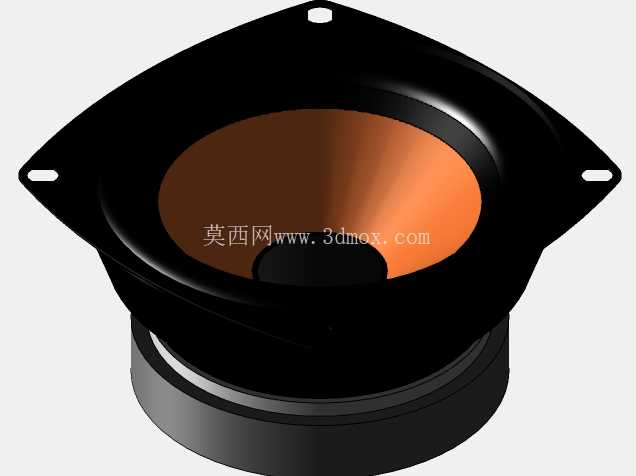

这款锥盆式发声单元的结构设计，首先围绕嵌入式安装场景做了安装边界的适配，方形法兰边的三个角位预留了标准安装孔位，孔位间距匹配消费类电子、小型通讯终端设备的通用安装孔距，安装时可直接通过螺丝穿过孔位固定在设备壳体的预设安装位上，法兰边与壳体贴合面做了平面度公差控制，避免安装后出现缝隙导致声腔漏气的问题。从实际用途来看，这类单元主要承担中低频段的声信号重放任务，常见于小型桌面音箱、便携通讯设备、公共广播终端、车载辅助发声模块等场景，能够将电信号转换为可闻的机械振动声波，在设备声腔匹配合理的前提下，可实现清晰的人声还原与基础低频响应。

设计思路上，首先对振膜做了曲面弧度优化，采用锥盆式结构搭配中心防尘帽的布局，锥盆的曲率经过反复调整，既保证振膜在往复运动时的结构刚性，减少分割振动带来的失真，又能控制振膜的有效振动面积，在有限的安装尺寸下最大化推动空气的效率。折环部分采用半圆弧截面的悬边设计，为振膜提供线性的往复运动支撑，同时限制振膜的横向偏移，避免大振幅下出现擦圈问题。磁路部分采用外置式环形磁钢结构，磁钢与导磁碗、导磁柱形成闭合磁回路，磁隙宽度控制在合理公差范围内，保证音圈在磁隙中运动时受力均匀，减少非线性失真。

外形尺寸方面，整体法兰边的外轮廓尺寸适配小型设备的内部安装空间，单元整体高度控制在较低的范围内，可适配厚度有限的薄型设备壳体，不会占用过多的内部堆叠空间。音圈骨架采用轻量化耐高温材质，能够承受一定的连续输入功率，避免长时间工作下出现骨架变形的问题。弹波部分采用同心波纹结构，为音圈提供径向的定位支撑，同时提供合适的顺性，与折环的顺性匹配后，让单元的谐振频率落在设计目标区间内，保证低频下潜的表现。接线端子部分设置在单元底部的磁路后侧，可直接通过导线连接到设备的功放输出端，接线位做了防拉扯设计，避免组装或使用过程中线材脱落。

在结构细节处理上，法兰边的安装孔位周边做了局部加厚处理，避免安装时螺丝锁紧力过大导致法兰边开裂；振膜与折环、折环与盆架的粘接位置做了溢胶槽设计，组装时多余的胶水会流入溢胶槽，不会溢出到振膜表面影响外观与振动性能；磁路部分的各零件之间采用过盈配合加粘接的双重固定方式，保证在设备受到振动、冲击时磁路不会出现移位，避免音圈蹭磁导致的异音问题。盆架采用一体化冲压成型结构，既保证了整体结构强度，又控制了零件的重量与生产成本，盆架上预留了调音孔位，可根据不同的声腔设计需求粘贴阻尼材料，调整单元的阻尼特性，适配不同容积的后腔。

从选型适配的角度来看，这类单元的安装孔位、整体尺寸属于行业通用规格，结构工程师在做设备堆叠设计时，可直接将该模型导入装配体中做干涉检查，验证安装位周边的元器件是否会与单元产生空间冲突，同时可根据单元的声腔容积要求，调整设备壳体内部的声腔结构，保证单元装入后能够达到设计的声学性能。模型的各零件分模清晰，可直接用于后续的开模评审、公差分析工作，减少结构设计阶段的重复建模工作量。
