63V10000μF耐105℃铝电解电容三维结构

　　做电源类产品结构设计这么多年，铝电解电容的选型与安装适配一直是板级布局里绕不开的细节，尤其是大容量、高耐压的直插电解电容，往往决定了电源板的空间预留、引脚开孔尺寸、绝缘距离设计的核心边界。这次拆解建模的这款63V耐压、10000μF容量、耐温等级105℃的直插铝电解电容，是工业开关电源、大功率线性电源、电机驱动板直流母线侧最常用的储能滤波元件，日常做设备三维布局时如果没有精准的模型参考，很容易出现电容与周边散热器、结构件干涉，或者引脚焊盘与本体距离不匹配导致插件工序卡壳的问题。

　　从实际应用场景来看，这类大容量电解电容主要承担三个核心作用：一是直流母线的电压滤波，在整流桥之后平滑脉动直流电压，降低电源输出纹波，给后级电路提供稳定的直流供电；二是瞬时大电流补偿，当后级负载出现突变式电流需求时，电容可以快速释放存储的电荷，弥补电源回路动态响应的不足，避免电压瞬时跌落导致电路复位或者工作异常；三是吸收回路尖峰电压，在开关管关断、感性负载换向时，吸收回路产生的尖峰能量，保护功率器件不被过压击穿。这类耐105℃的产品相比常规85℃耐温的型号，更适合工业控制、车载辅助电源、户外通信电源这类工作环境温度偏高、需要长寿命运行的场景，在密闭机箱内靠近功率散热器的位置安装时，寿命冗余更充足。

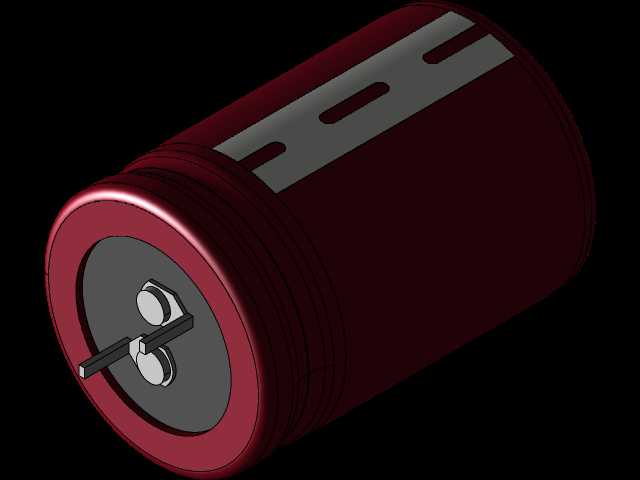

　　从结构设计的角度拆解这款电容的建模逻辑，首先要还原的是本体的核心尺寸边界：圆柱形铝壳是电容的主体承载结构，外壳表面的灰色塑封套不仅印有参数标识，还承担绝缘防护作用，建模时特意还原了塑封套上的定位凹槽特征，这部分是生产过程中套标工序的定位结构，同时也是外观识别的重要特征，很多简化模型会忽略这部分细节，导致做产品外观渲染时和实物偏差较大。铝壳的卷边结构是密封的关键，顶部和底部的卷边要和内部的芯体、密封胶盖尺寸匹配，不能出现穿模或者间隙过大的问题，实际生产中卷边的压紧程度直接决定了电容的密封性能，防止电解液挥发影响使用寿命。

　　引脚部分的设计是建模时需要重点把控的安装边界，这款电容采用双引脚直插结构，两个引脚的中心距、引脚直径、引脚伸出本体的长度，直接对应PCB板的开孔尺寸、焊盘间距设计。引脚和胶盖的配合位置要做精准的定位，胶盖部分的绝缘材质要和铝壳内壁紧密贴合，引脚穿过胶盖的位置是密封的薄弱点，实际产品中会有橡胶密封环填充间隙，建模时还原了引脚根部的台阶特征，这部分是引脚和内部铝箔铆接的位置，决定了引脚的抗拉强度，在做波峰焊或者手工焊接时，如果引脚固定不牢，很容易出现引脚松动导致接触不良的问题。

　　做板级布局时，这款电容的安装需要注意几个核心边界：首先是电容本体和周边元件的绝缘距离，因为63V属于安全特低电压区间，但在积灰、潮湿的环境下，仍然需要预留至少2mm的表面间隙，避免沿面放电；其次是电容的高度方向预留，这类大容量电容的本体高度较高，在设计机箱上盖、内部风道隔板时，要预留至少3mm的安全距离，防止装配时压到电容顶部的防爆阀——很多新手工程师容易忽略防爆阀的位置，电容顶部的十字刻痕是过压防爆结构，一旦电容内部压力过大，刻痕处会裂开释放压力，如果被结构件压住，会导致防爆阀无法正常打开，存在鼓包漏液甚至爆裂的风险。另外，电容的安装极性是布局时必须注意的点，建模时特意还原了引脚侧的极性标识，对应塑封套上的负极标记，在PCB设计时要和焊盘的极性丝印对应，避免插件时插反导致电容上电失效。

　　从建模的细节还原度来看，这款模型没有做过度简化，铝壳的金属质感、塑封套的哑光质感、引脚的镀锡金属质感都做了对应的材质区分，方便在做整机装配渲染时呈现真实的装配效果。对于结构工程师来说，这类精准的元件模型可以直接导入装配体，不用反复核对实物尺寸调整安装位，尤其是在做电源模块的紧凑化设计时，每一个元件的尺寸偏差都可能导致整个布局方案推倒重来，精准的三维模型可以大幅减少样机打样阶段的干涉问题，缩短研发迭代周期。日常做选型匹配时，也可以通过模型直观对比不同品牌、不同参数电容的尺寸差异，在满足电性能参数的前提下，选择最适合结构布局的型号，平衡电性能、散热条件、空间利用率三者的关系。
