双缸移动式小型电动空气压缩机设计

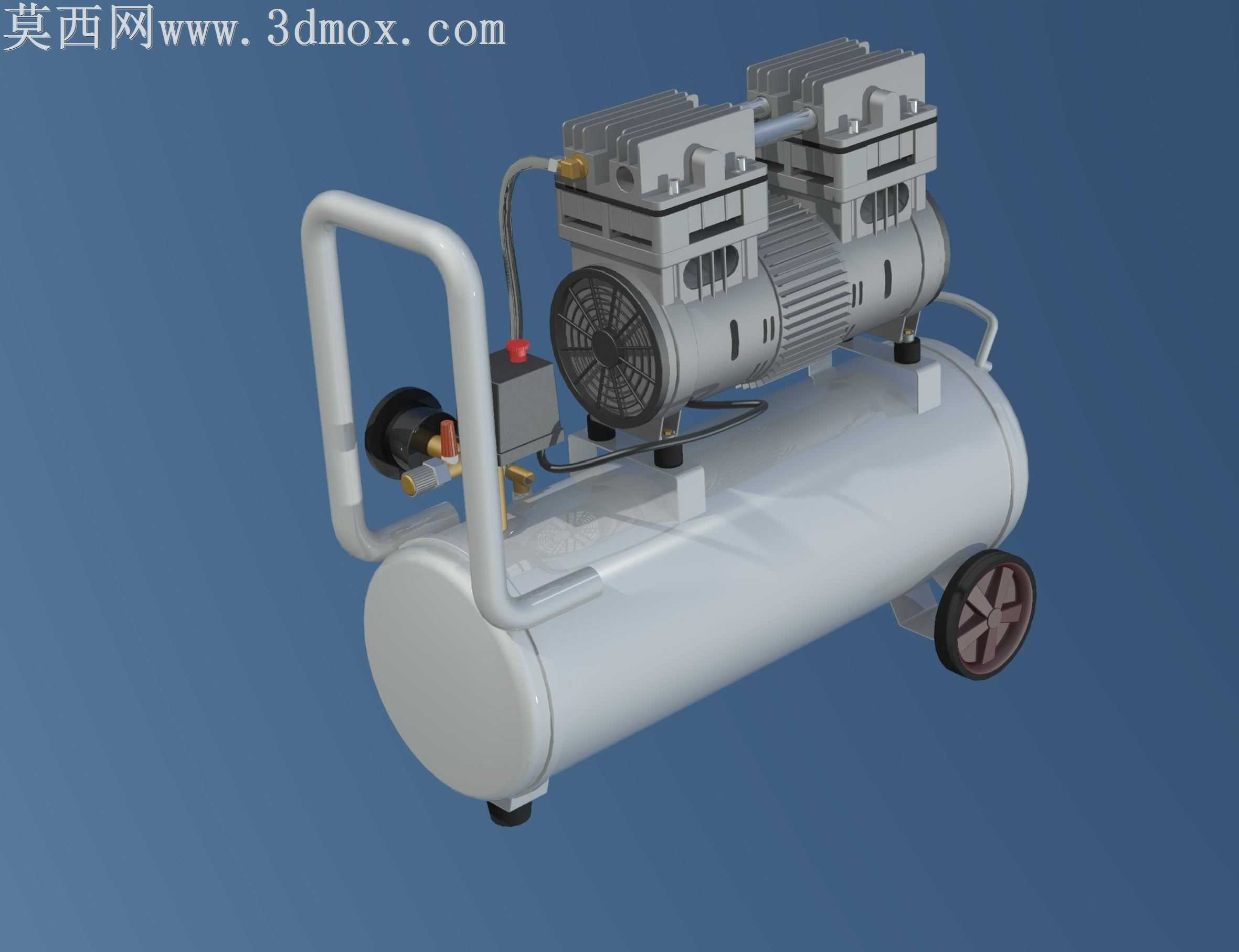

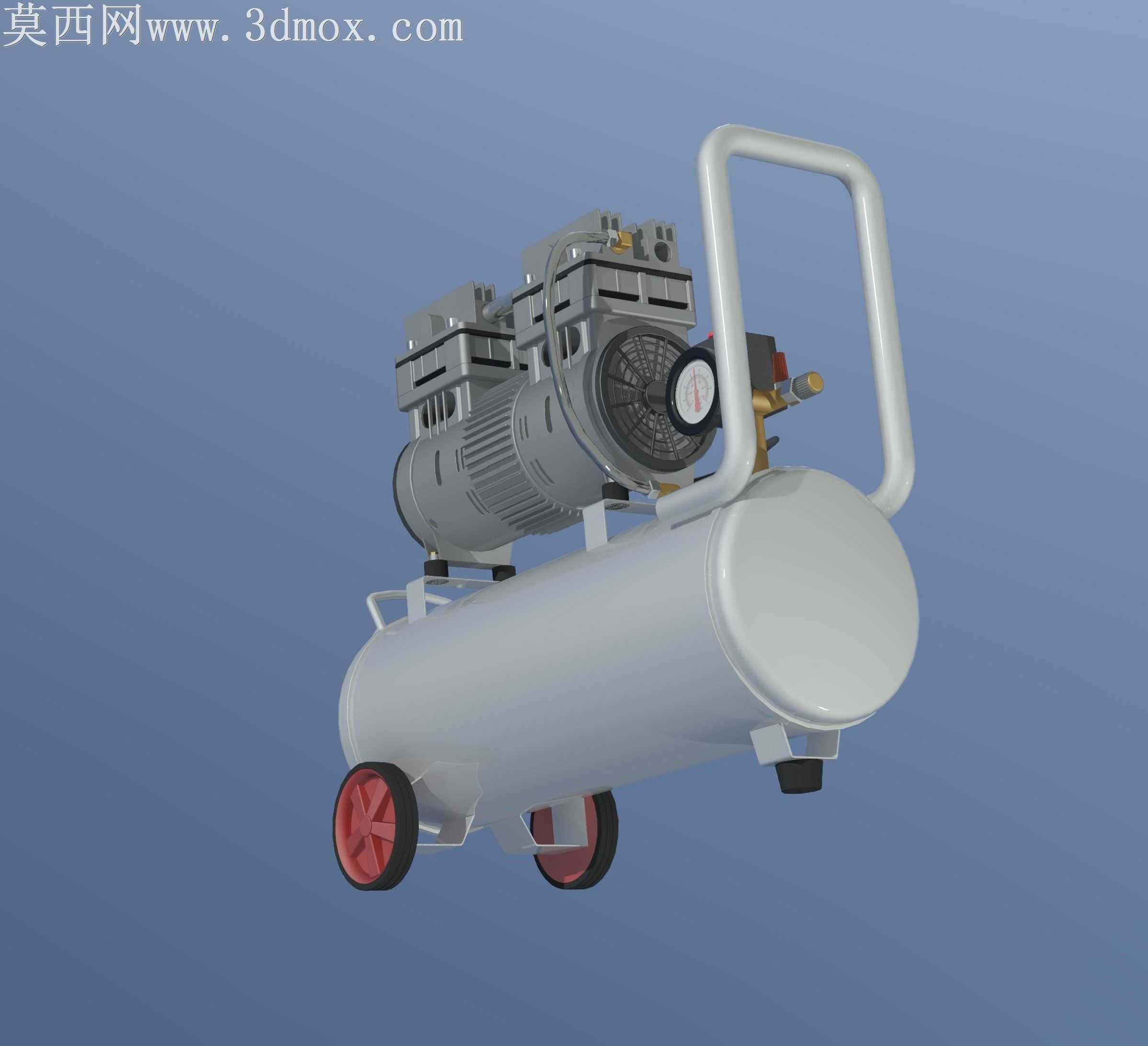

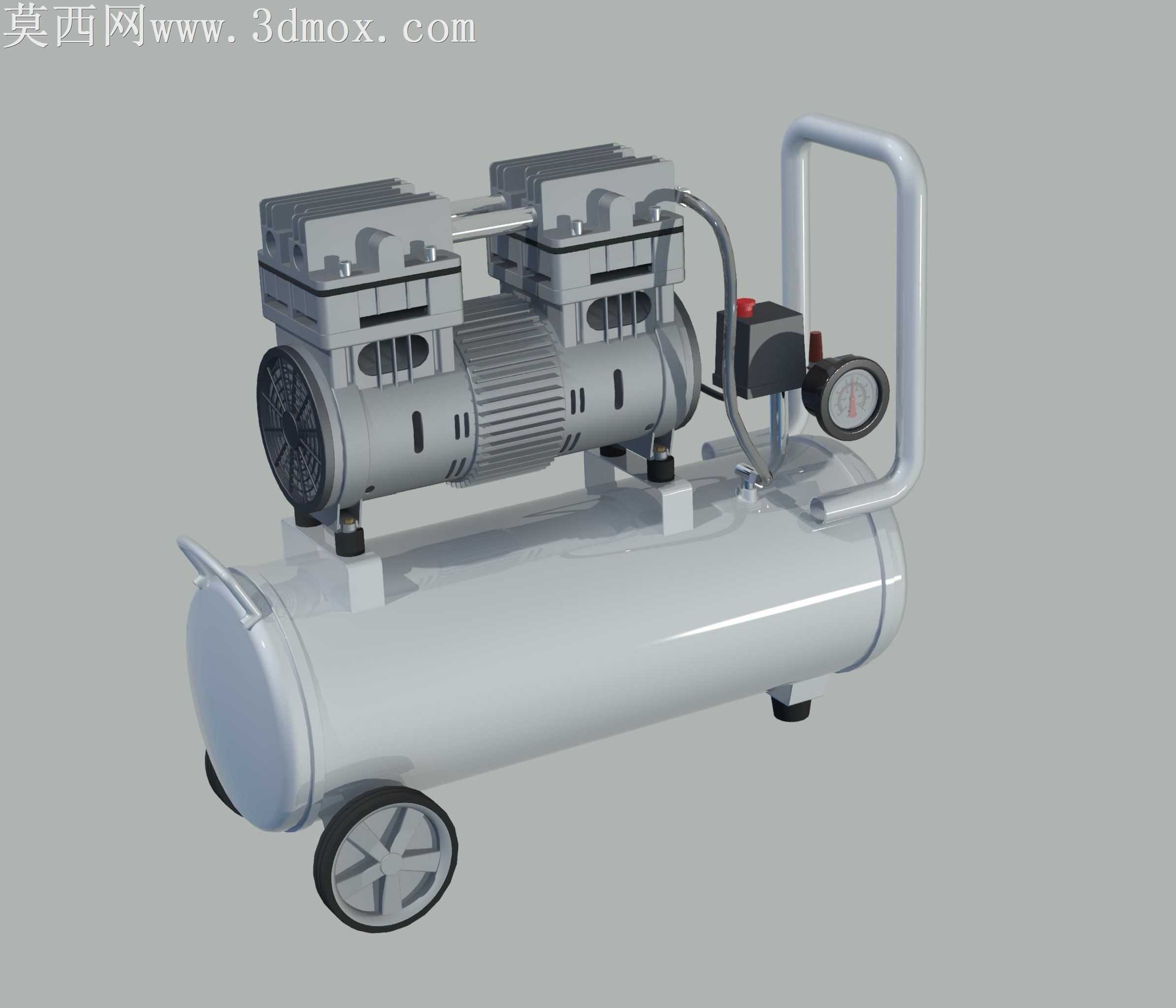

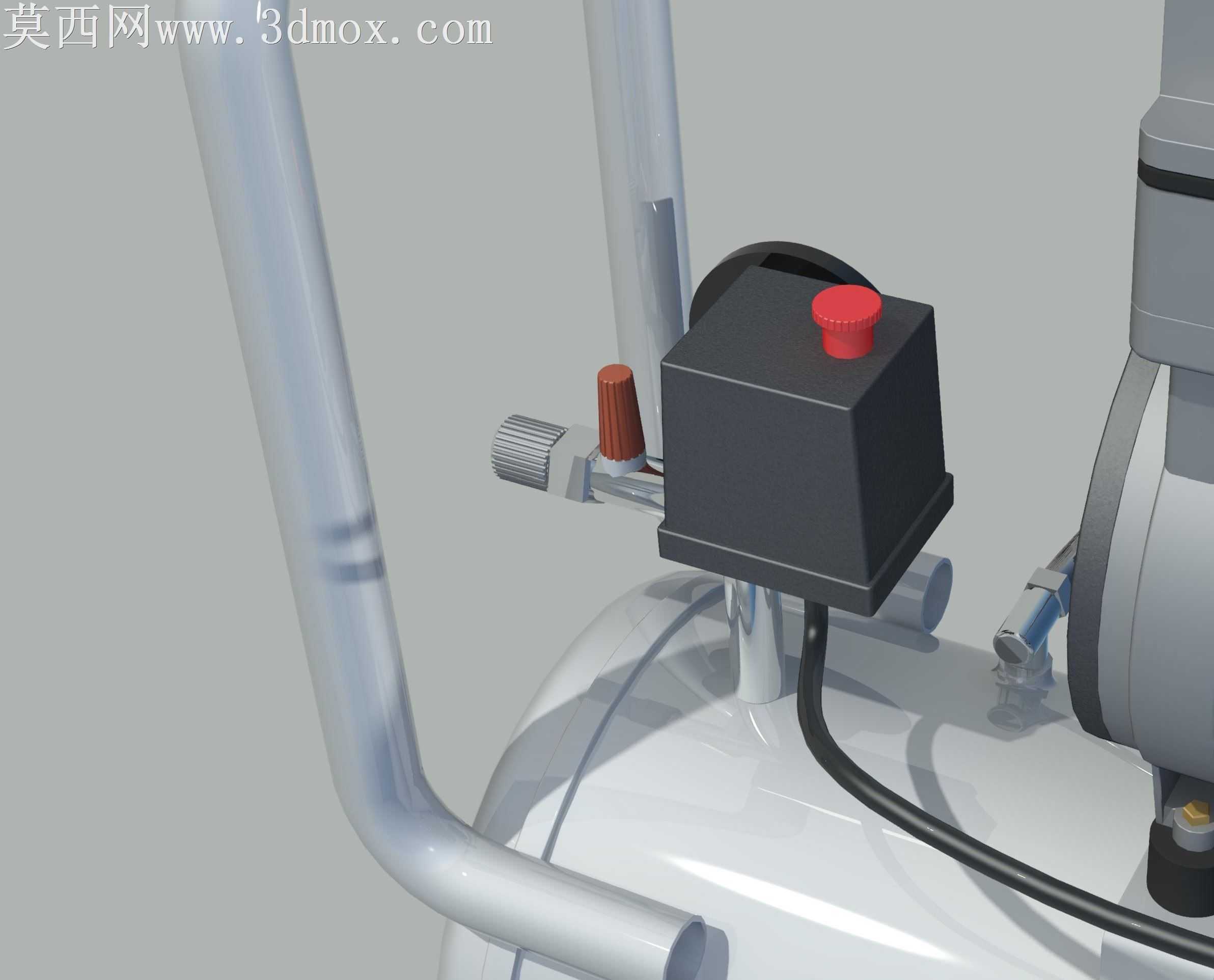

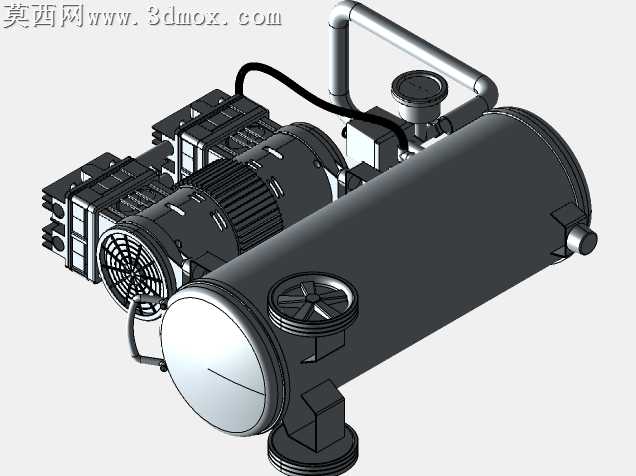

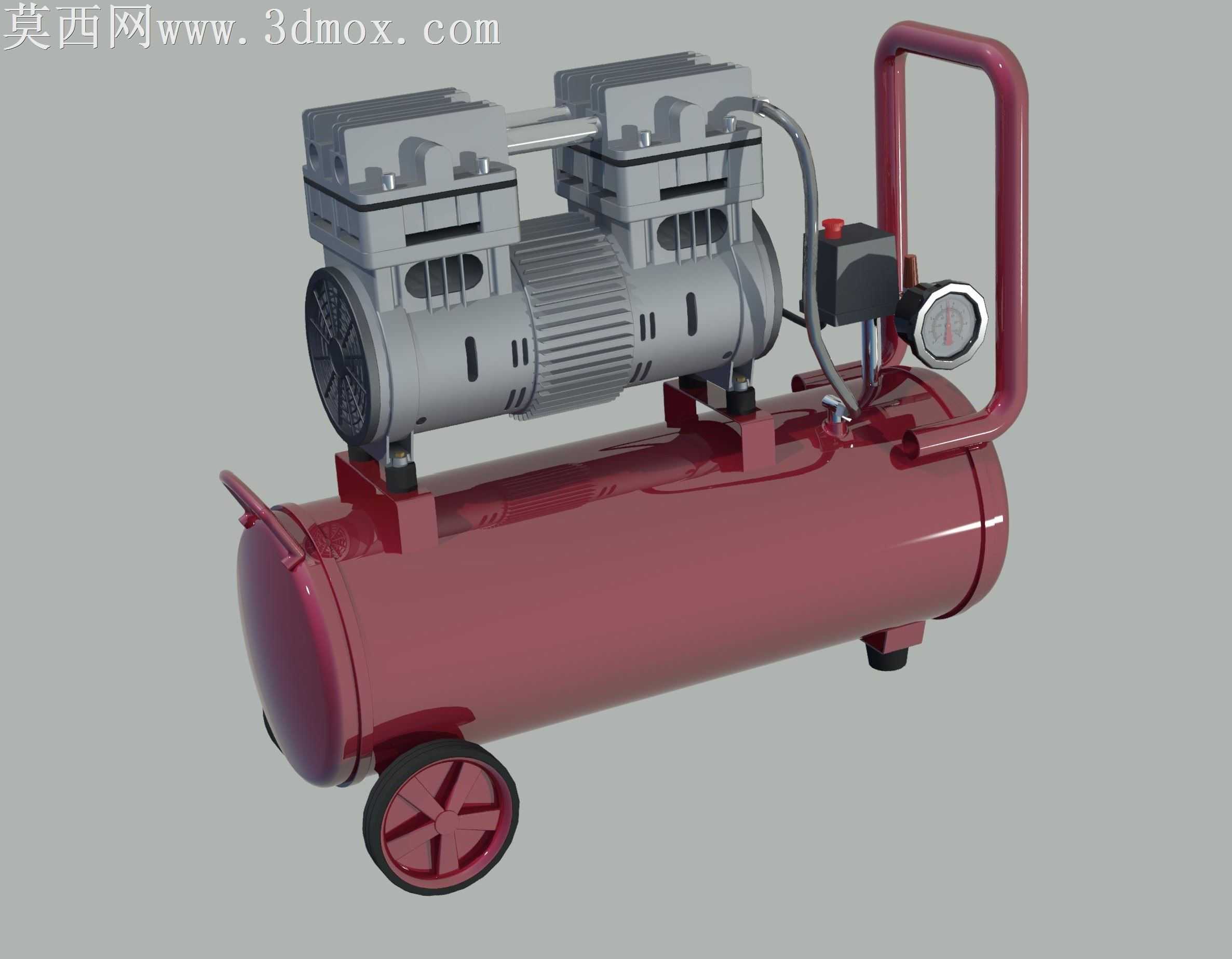

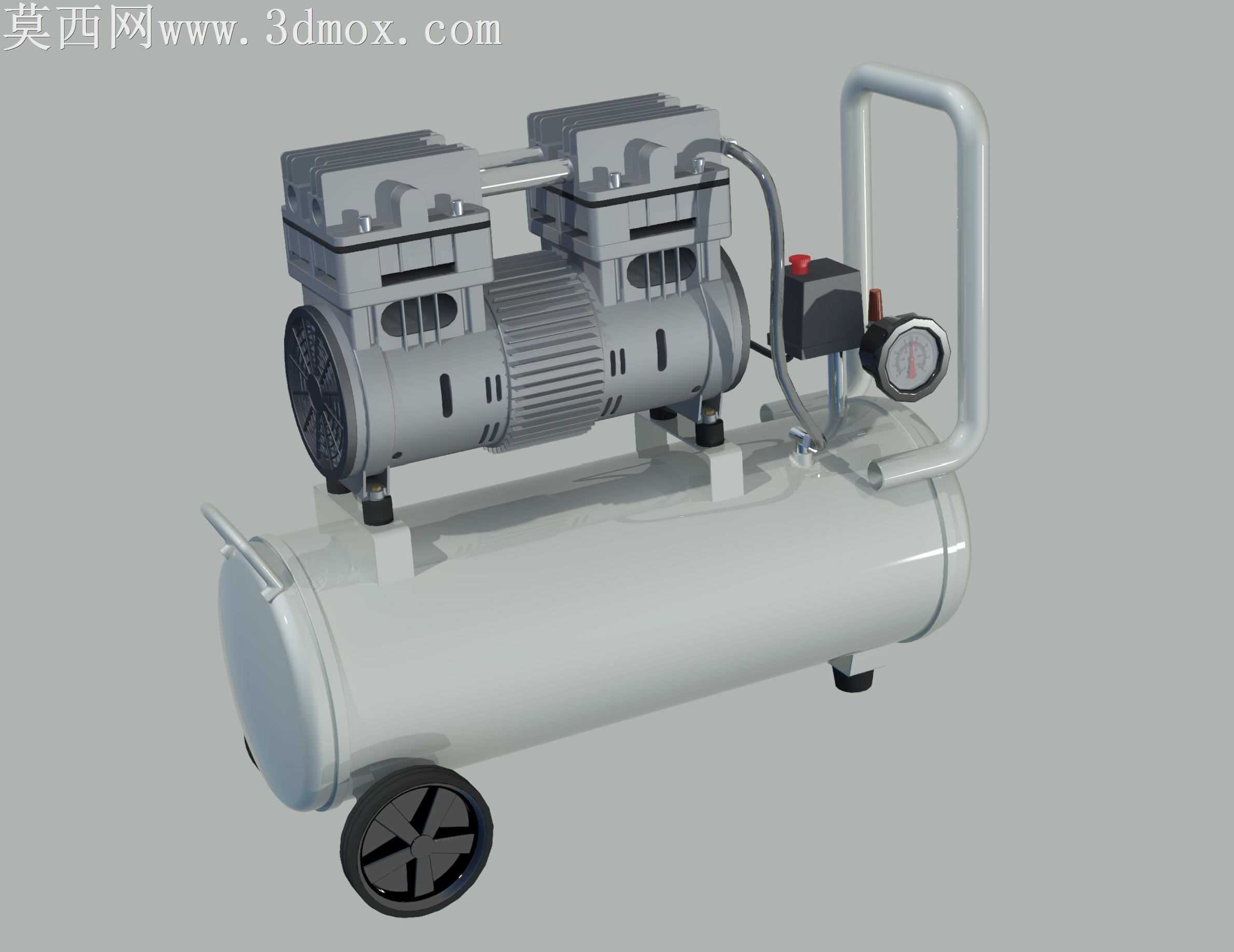

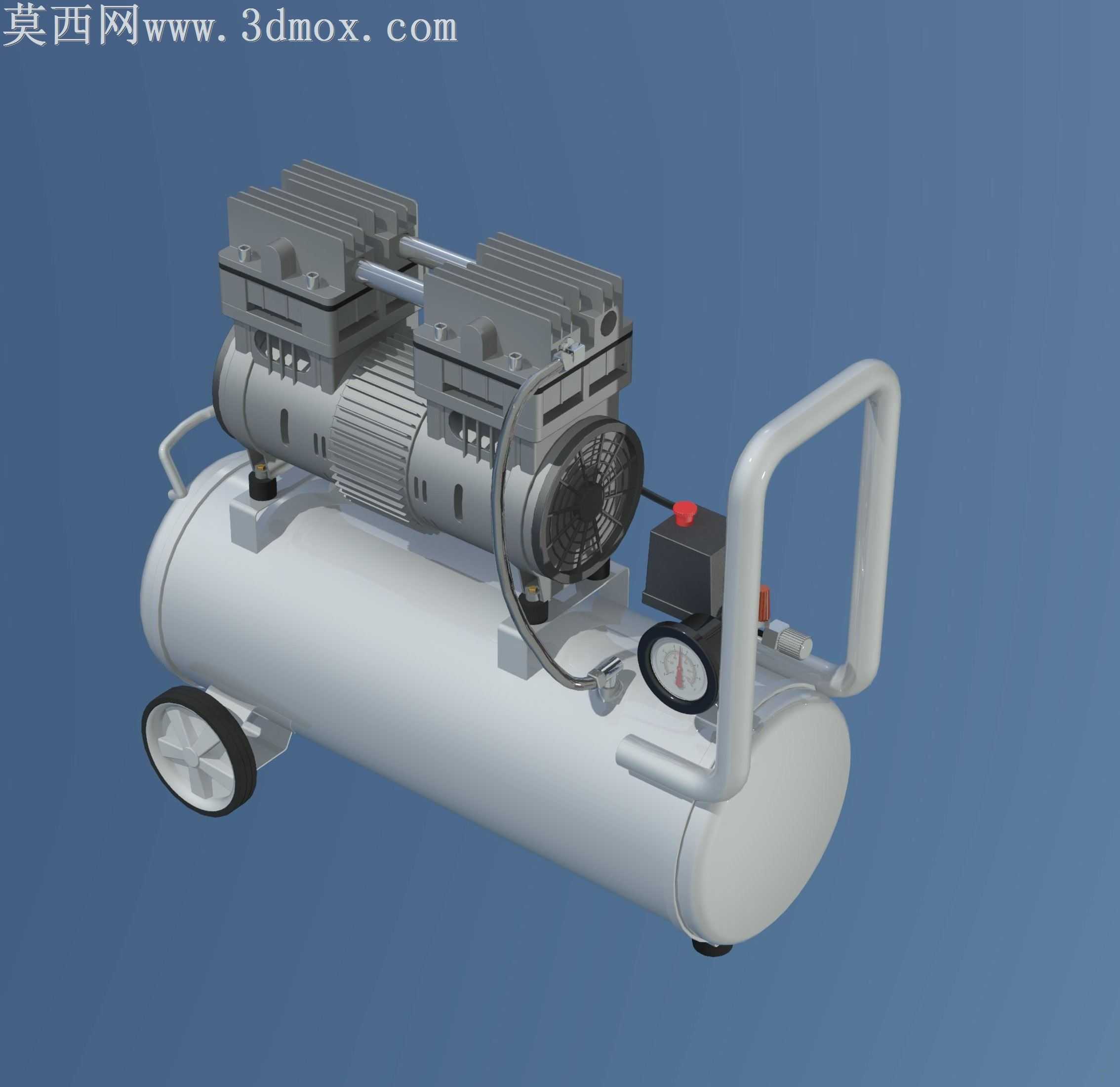

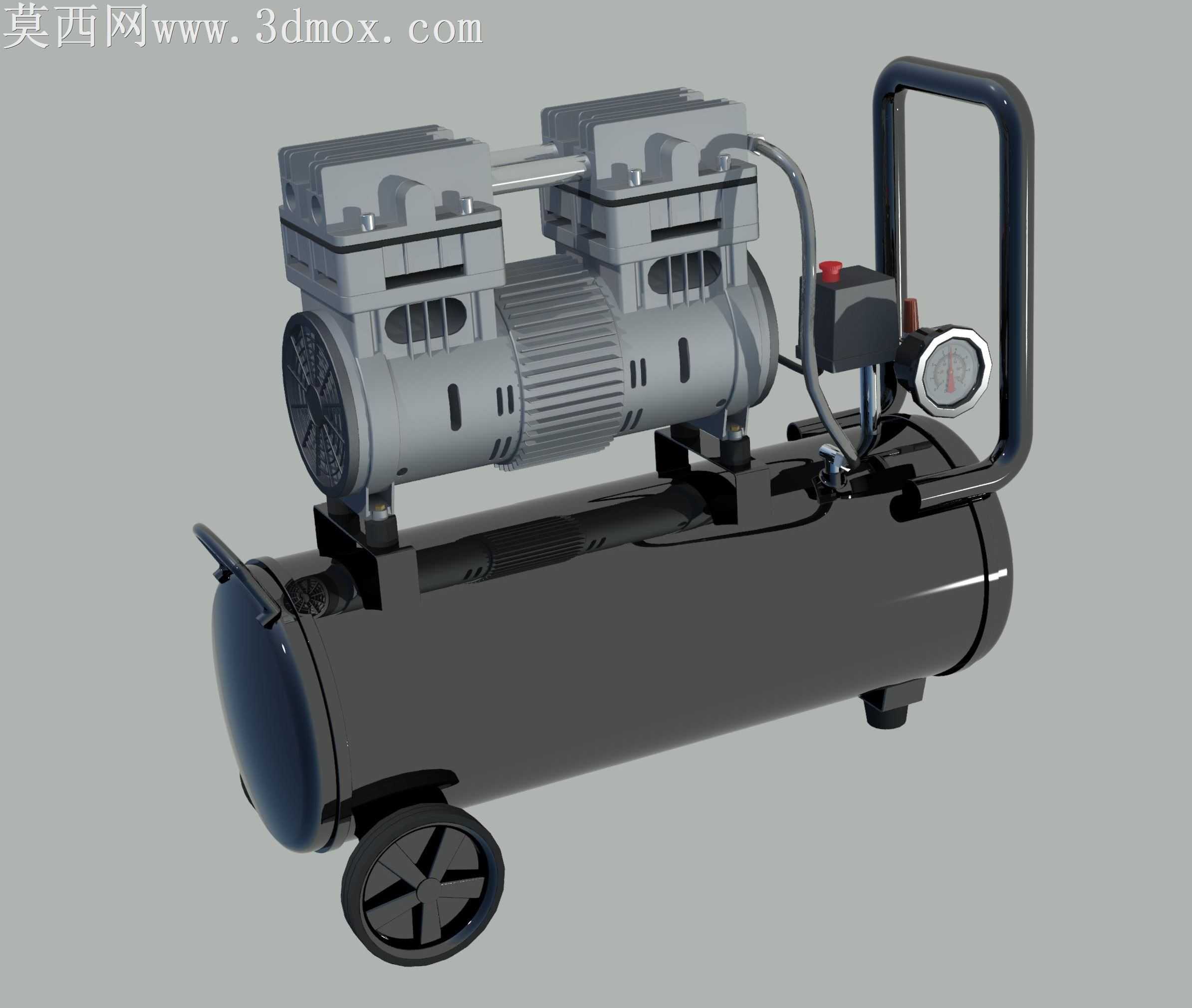

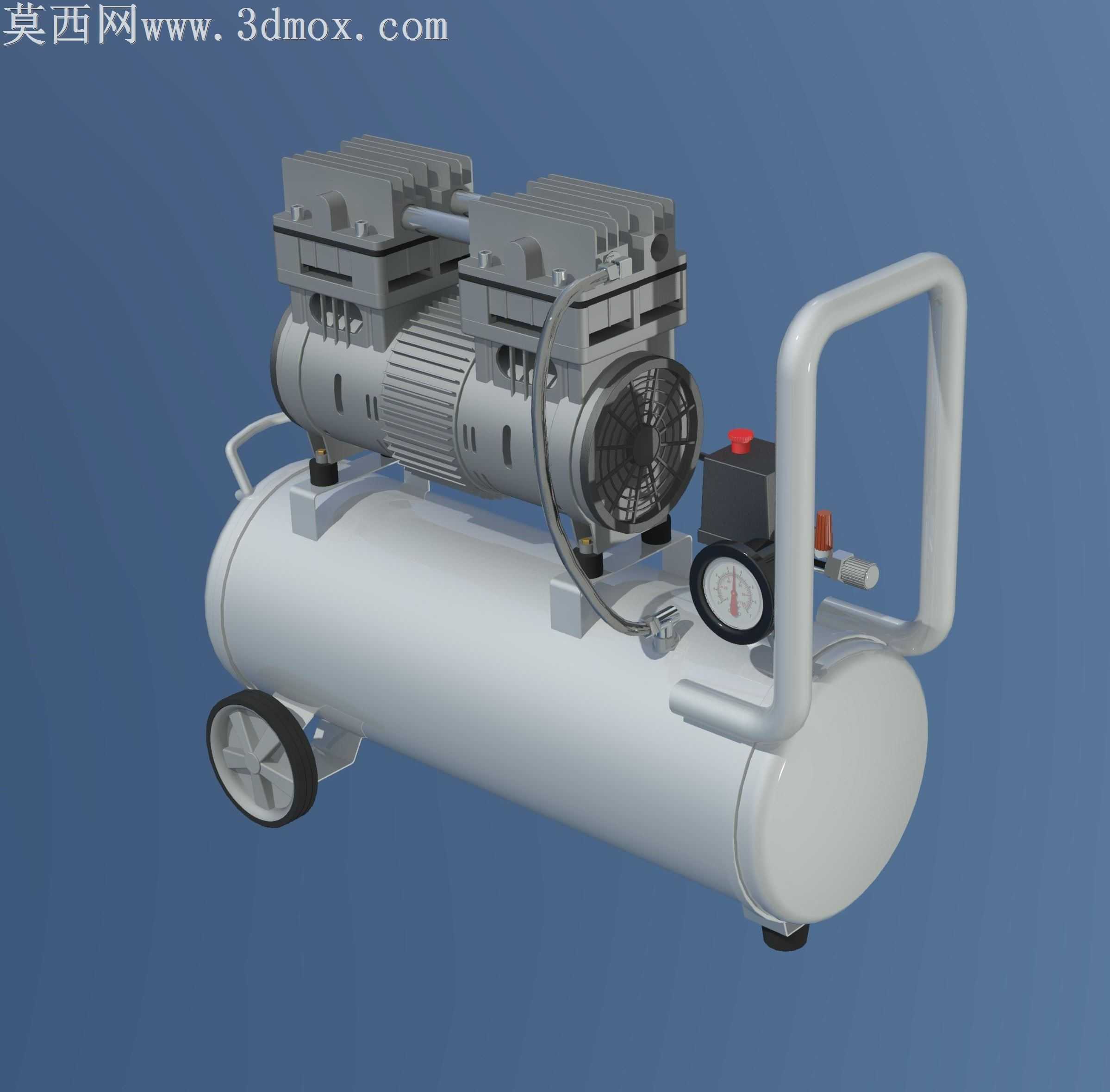

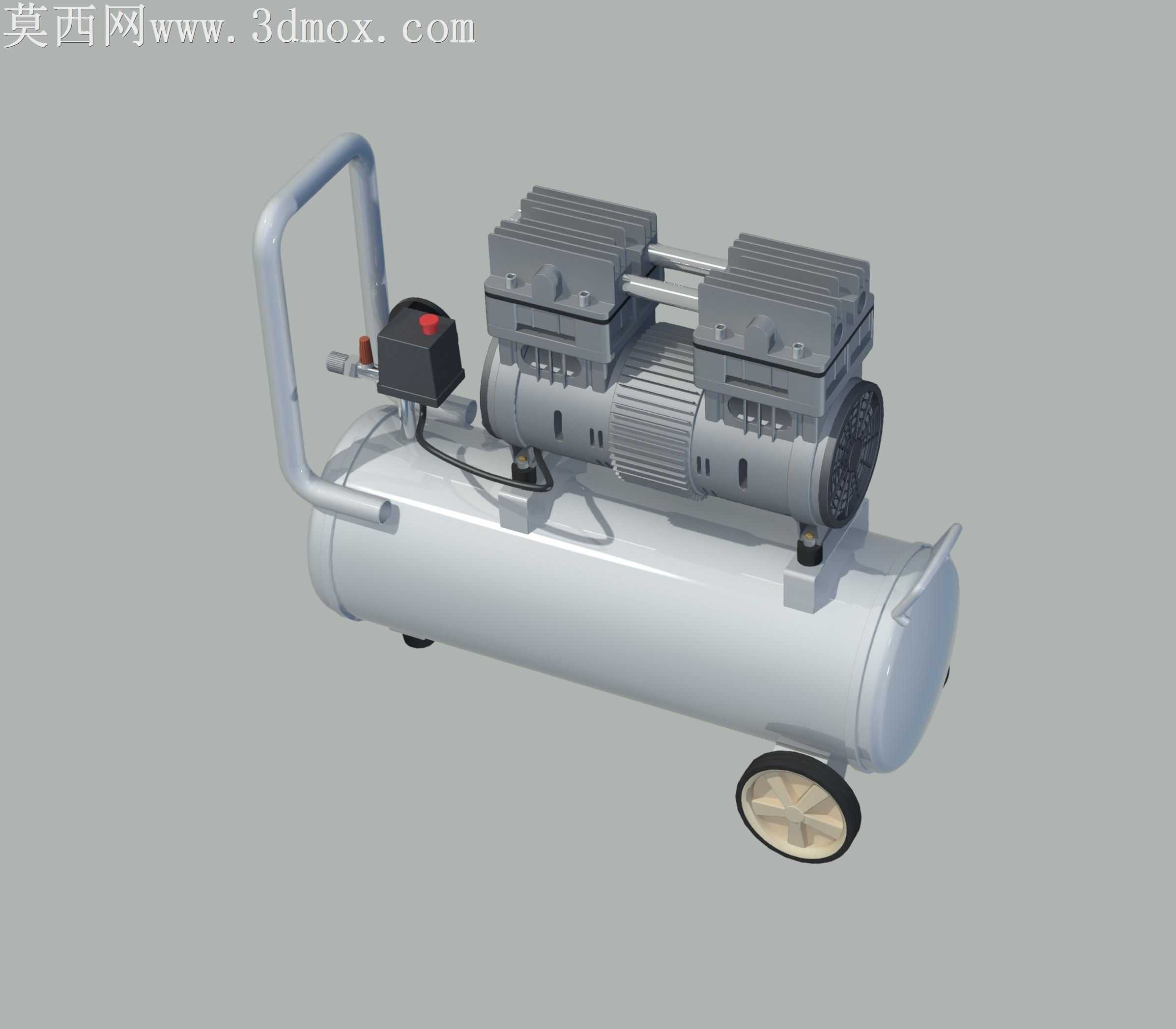

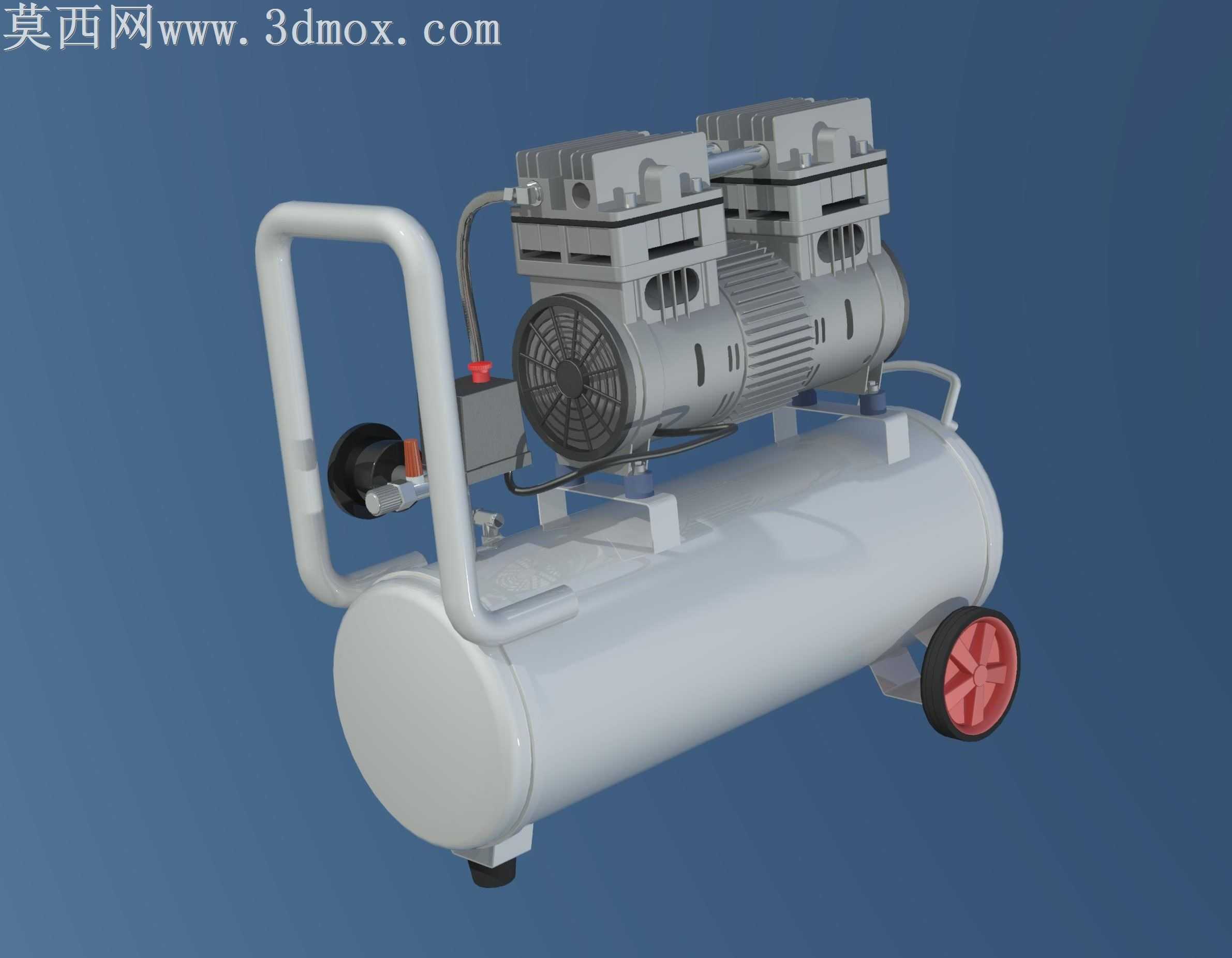

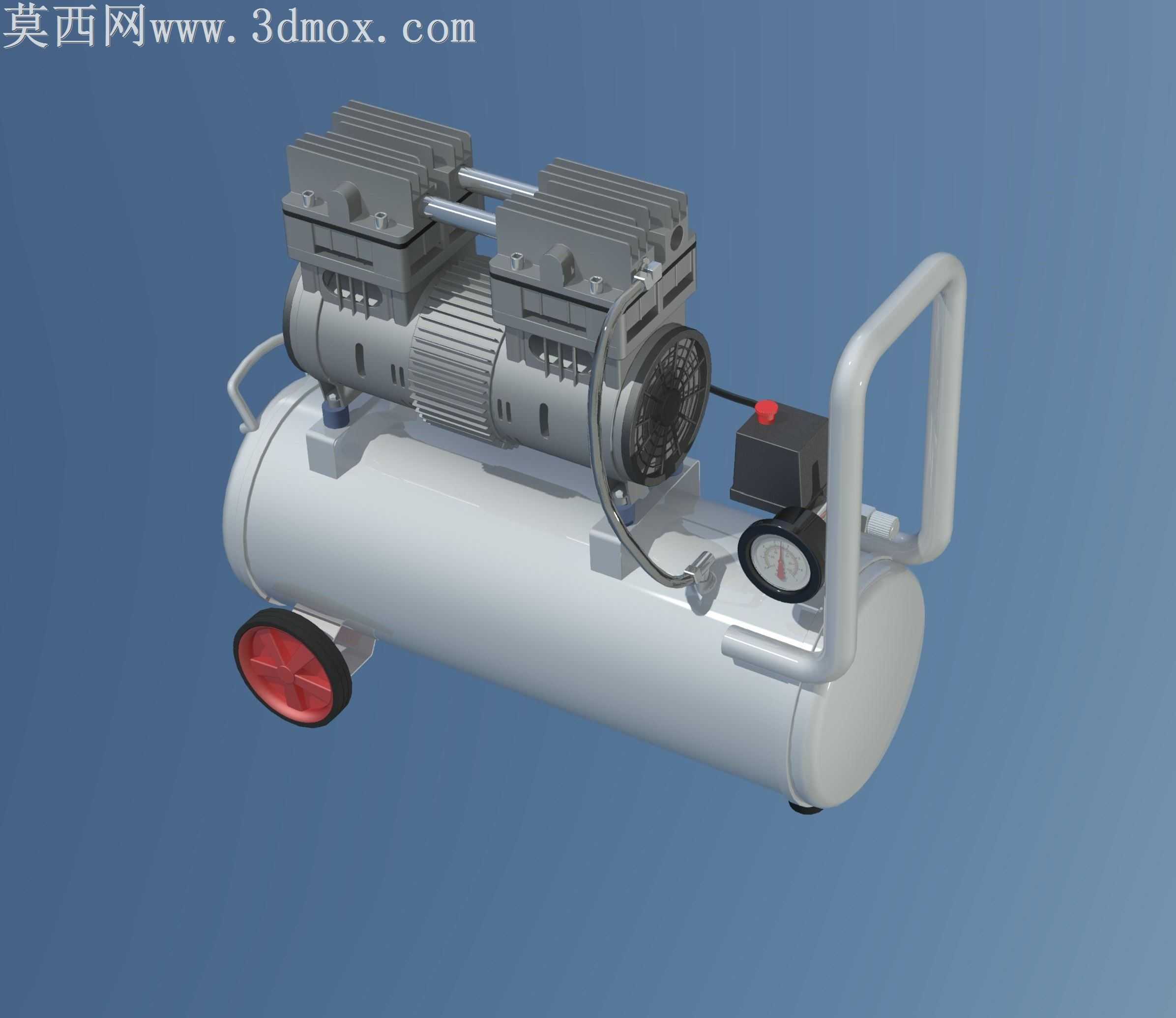

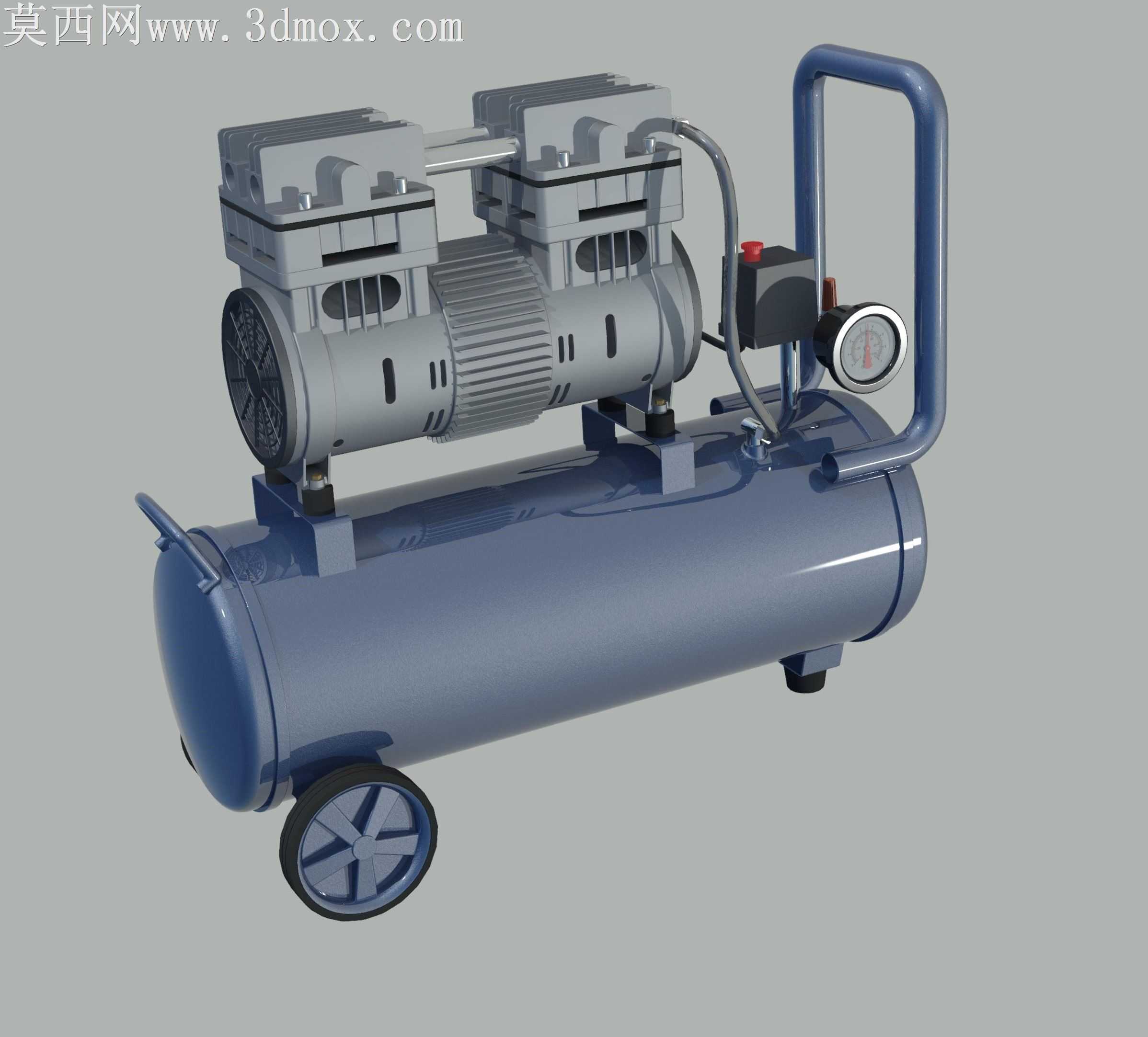

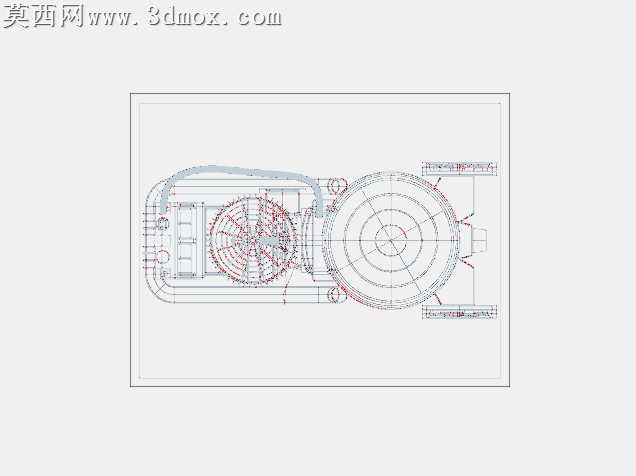

本作品为双缸移动式小型电动空压机三维建模作品，建模过程中严格遵循真实小型空压机的结构比例与功能逻辑，完整还原了设备的全部组成部件。首先针对卧式储气罐体进行建模，采用回转体建模方式生成圆柱罐体主体，对罐体两端的冲压封头做了圆角过渡处理，还原了罐体表面的焊接接缝细节，同时在罐体对应位置预留了脚轮安装位、支撑脚垫安装位、提手安装位以及机头总成的安装基座，保证各部件装配位置的精准度。机头部分采用双缸并列式无油压缩机结构设计，分别对两个压缩缸体、中间的驱动电机外壳、缸体顶部的阀组结构、散热鳍片进行精细化建模，还原了电机尾部的散热风罩与扇叶结构，缸体与电机之间的连接筋条、安装固定脚都按照真实产品的结构做了等比例复刻，管路部分采用扫掠建模方式，还原了缸体到压力开关、压力表的连接气路，金属管路的弯折弧度、接头结构都做了细节处理，还原了管路的固定卡扣细节。操控与附属部件部分，分别完成了提手、压力开关总成、压力表、泄压阀、单向阀、滚轮、支撑脚垫的建模：弧形提手采用弯管建模工艺，还原了金属管材的弯折弧度与安装固定座；压力开关还原了外壳结构、接线端子、手动拨杆的细节；压力表还原了表盘外壳、刻度盘、指针的结构；滚轮部分还原了轮毂的辐条结构、橡胶轮胎的纹理细节，支撑脚垫做了橡胶材质的形变细节处理。材质与渲染环节，针对不同部件赋予对应材质：储气罐体采用磨砂浅灰金属漆材质，调整了漆面的粗糙度与反光度，还原真实工业储气罐的哑光金属质感；缸体与电机外壳采用深灰铸铝材质，添加了细微的铸造颗粒纹理，散热鳍片部分做了金属高光处理；连接管路采用亮面金属材质，还原金属气管的反光特性；压力表表盘采用玻璃覆盖材质，添加了透明折射与反光效果；滚轮轮胎采用黑色橡胶材质，调整了粗糙度模拟橡胶的哑光质感，轮毂采用硬质塑料材质；提手采用金属弯管镀铬材质，还原金属扶手的光亮质感；压力开关的操作拨杆采用红色塑料材质，做了醒目的色彩区分。渲染阶段采用三点布光方式，主光源从侧上方打亮设备主体，添加辅助光源消除结构暗部的死黑区域，轮廓光勾勒设备的边缘轮廓，突出各部件的结构层次，背景采用中性灰色调，让设备主体成为视觉焦点，同时添加了柔和的地面阴影，增强模型的真实感与立体感。设计思路上围绕小型家用、汽修、家装等场景的便携使用需求，采用卧式罐体加单滚轮加支撑脚的结构，搭配弧形提手方便用户移动搬运，双缸结构保证了足够的排气量，无油缸体的结构设计也还原了日常民用空压机免维护的特性，所有部件的装配关系都符合真实产品的装配逻辑，不存在结构干涉问题，可用于产品展示、结构教学、场景搭建等多种用途。
