双缸卧式小型空气压缩机三维设计

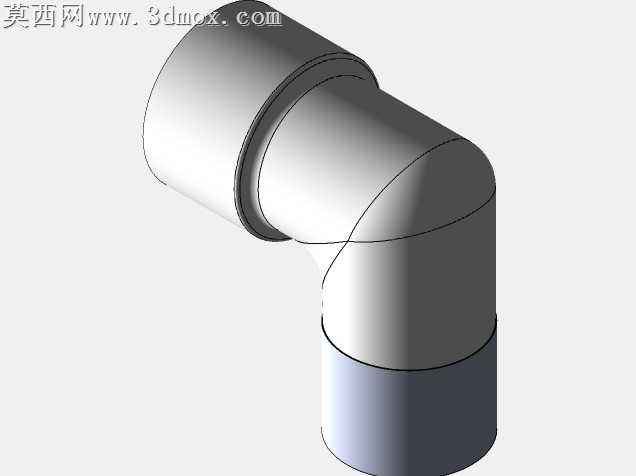

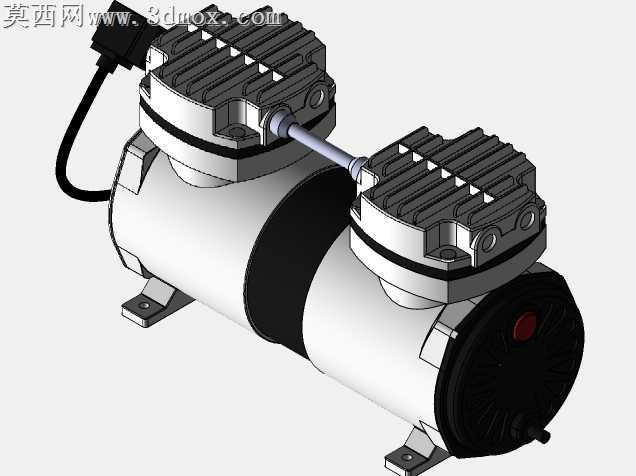

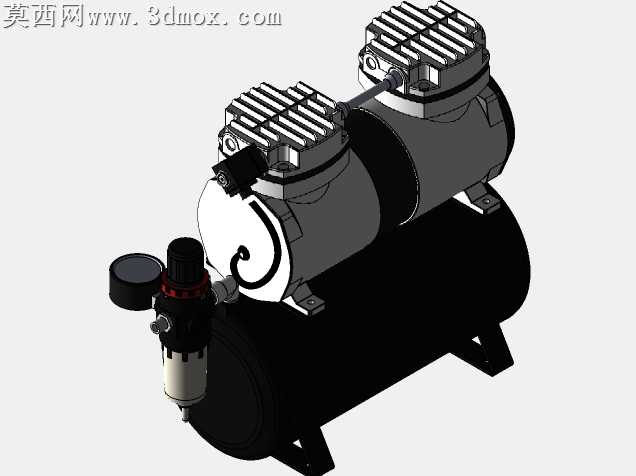

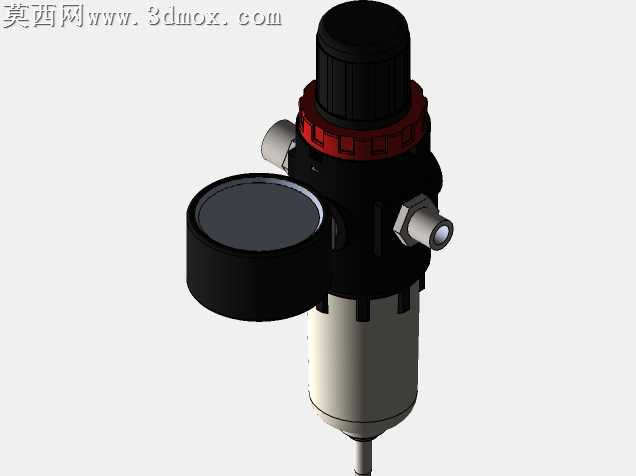

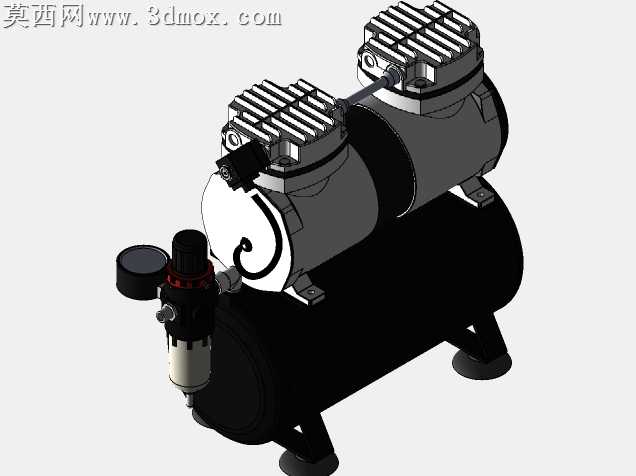

本作品为双缸卧式小型空气压缩机的三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，完整还原了小型空压机的全部核心结构。建模阶段首先对卧式储气罐体进行基础特征搭建，采用旋转凸台特征生成罐体主体曲面，对罐体底部的支撑脚、顶部的机组安装位进行精准的特征切除与凸台添加，保证罐体的承压结构形态符合实际产品的力学设计逻辑。随后完成两个对称布置的压缩缸体建模，对缸体顶部的散热鳍片采用阵列特征快速生成，每一片鳍片的厚度、间距都参考实际空压机的散热需求设置，保证结构还原度；缸体内部的活塞腔、进出气阀位都做了简化但精准的结构表达，同时完成两个缸体之间的传动连接轴、缸体与储气罐之间的连接支架的建模，保证两个缸体的同轴度、安装位的配合公差符合装配要求。之后完成调压过滤组件的建模，包含顶部的调压旋钮、压力表安装位、油水过滤杯、出气快接接口等细节结构，每一处接口的尺寸都参考通用气动元件的标准规格设置，保证模型的工程实用性。材质与渲染阶段，对储气罐体赋予哑光黑色金属烤漆材质，调整材质的粗糙度参数模拟实际产品的磨砂漆面质感；对压缩缸体赋予银灰色铸铝材质，添加轻微的金属颗粒纹理还原铸铝件的表面质感，散热鳍片的边缘做轻微的倒角高光处理，突出金属加工的细节；对调压组件的过滤杯赋予半透明工程塑料材质，旋钮部分赋予黑色硬质塑料材质，连接管路赋予黑色橡胶材质，不同材质的色彩与质感区分清晰，让整体模型的视觉层次分明。装配阶段严格按照实际空压机的装配顺序完成配合，采用同轴配合、面重合配合等标准装配约束，保证所有部件不存在干涉问题，传动部件的运动路径预留合理间隙，整体模型结构完整，既可以作为产品展示的渲染素材，也可以作为机械设计教学、气动系统方案演示的参考模型，完整呈现了小型活塞式空压机的结构组成与设计逻辑。
