Swerve转向驱动器安装支座结构设计

　　在移动机器人尤其是全向移动竞赛机器人、小型AGV的底盘结构设计中，Swerve转向驱动单元的安装固定一直是影响底盘运行精度、维护便捷性的核心结构环节，这款支座正是针对Spark Max舵机配套的Swerve驱动单元开发的专用安装构件，主要承担驱动模块的定位承载、走线规整两大核心功能。从实际应用场景来看，这类支座多用于FRC等机器人竞赛的全向底盘、小型仓储分拣AGV的转向轮组安装位，需要在有限的底盘安装空间内，同时满足舵机的定位精度要求、轮组运行时的抗冲击载荷要求，还要兼顾底盘布线的整洁性，避免轮组转向过程中拉扯动力线、编码器线引发的通讯故障或线路破损。

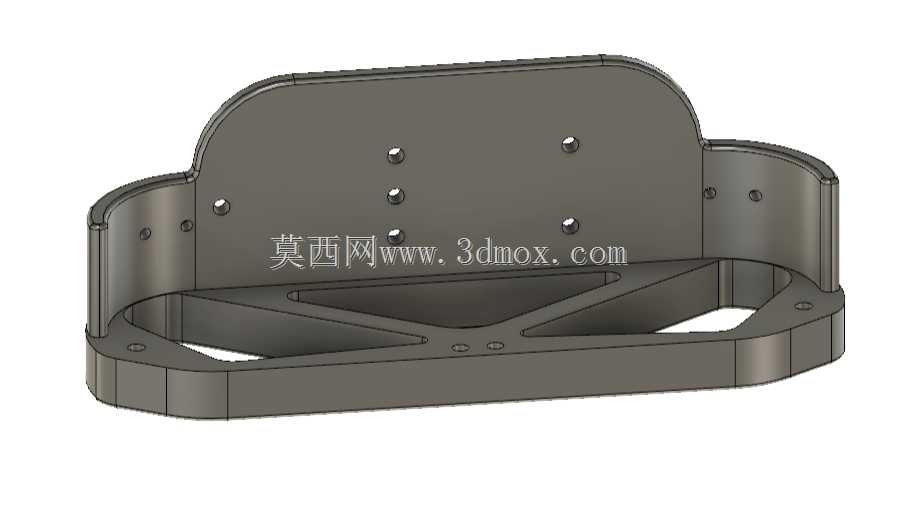

　　从功能特性上看，这款支座采用镜像对称的结构设计思路，单一支座即可适配左右两侧对称布置的转向驱动单元，无需单独开发左右镜像件，能够有效减少底盘加工的零件种类，降低装配时的零件识别成本，也能减少备件储备的品类。结构上预留的三组主安装孔位完全匹配Spark Max舵机的原厂安装孔距，孔位公差按照H7级精度设计，装配时无需额外扩孔或修配，舵机装入后定位面贴合间隙控制在0.1mm以内，能够避免舵机运行时出现晃动，保证转向角度的控制精度。除了主安装孔位外，支座上额外设计的多组过线孔与走线槽，专门用于舵机动力线、编码器信号线的规整固定，走线槽的边缘做了R1.5的圆角处理，能够避免装配和长期震动过程中割破线皮，不同孔径的过线孔可以分别适配不同线径的动力线与信号线，走线时可以按照线路功能分孔穿过，减少强电动力线对弱电编码器信号的干扰。

　　从安装边界与尺寸设计来看，这款支座的整体安装面采用平面贴合设计，适配20mm间距的标准铝型材底盘安装，支座底部的安装孔位兼容M3、M4两种常用的机器人装配螺丝规格，既可以直接通过T型螺母固定在铝型材底盘上，也可以通过转接板固定在碳纤维板、亚克力板等不同材质的底盘面板上。支座的整体凸起高度经过严格控制，在完全容纳Spark Max舵机安装定位面的前提下，尽可能压缩垂直方向的占用空间，避免支座过高抬升轮组安装位，导致底盘重心过高影响运行稳定性。支座两侧的镜像安装位设计，使得同一底盘上的四个转向轮组可以采用完全相同的支座零件，装配时仅需调整安装方向即可完成左右侧轮组的固定，大幅提升装配效率。

　　在结构强度设计上，这款支座的受力部位做了局部加厚处理，舵机安装位的壁厚达到4mm，能够承受轮组急停、转向时产生的径向冲击载荷，避免长期运行后安装孔位出现开裂、变形。走线区域的壁厚控制在2mm，在保证结构强度足够的前提下尽可能减轻零件重量，符合移动机器人轻量化的设计要求。支座的定位面与安装面之间的垂直度公差控制在0.05mm以内，能够保证舵机输出轴与轮组安装面的垂直精度，避免轮组出现偏磨、转向卡滞的问题。实际装配过程中，这款支座不需要额外的支撑结构辅助固定，仅靠自身的安装孔即可完成舵机的完全定位，装配完成后舵机的输出轴中心与轮组转向中心完全重合，转向过程中不会出现传动间隙，能够保证全向移动时的速度控制精度与转向响应速度。
