平面安装式鱼眼相机固定支撑结构设计

　　在机器视觉检测、室内空间测绘、安防全景布控、AGV导航避障等诸多工程场景中，鱼眼相机凭借超广视场角的特性，能够单设备覆盖大角度范围的监测区域，减少同场景下的相机布设数量，降低整套视觉系统的硬件成本与布线复杂度。但鱼眼相机的镜头光学结构特殊，前端镜片突出于机身主体，常规的通用相机夹装结构不仅容易遮挡镜头边缘视场，还可能在安装紧固过程中对镜头镀膜、镜筒螺纹造成不可逆的损伤，因此需要匹配专属的固定支撑结构来保障安装可靠性与成像完整性。

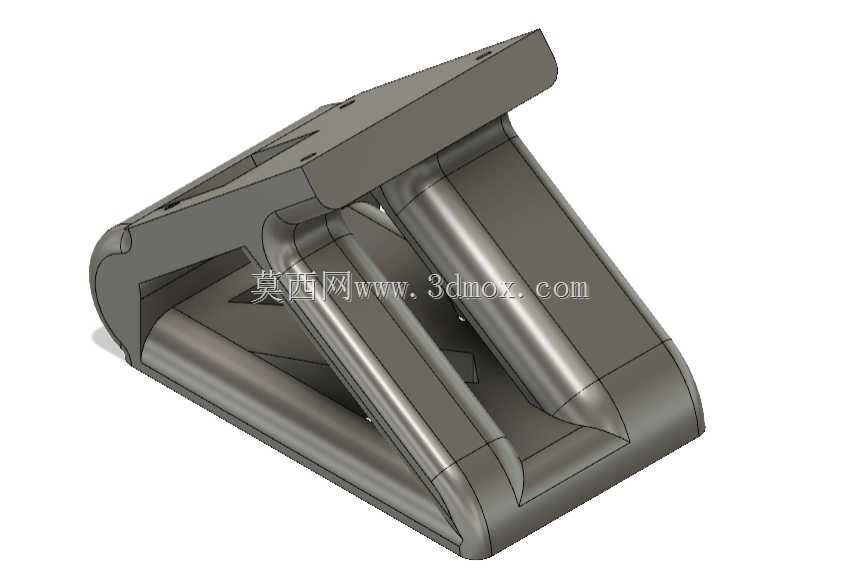

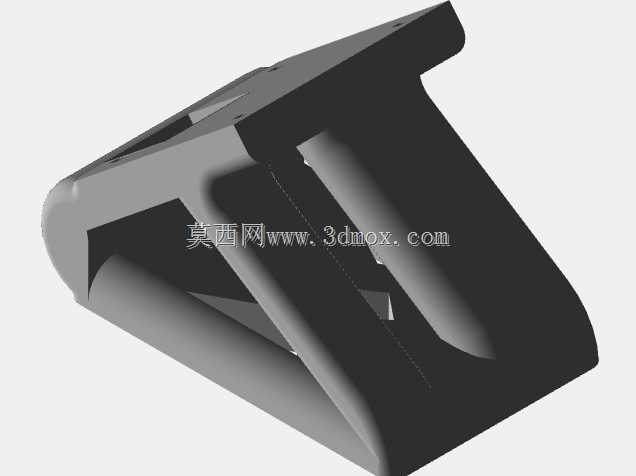

　　这款支撑结构在设计初期就明确了适配平面安装场景的核心定位，区别于杆装、卡轨装的相机固定件，它的安装基准面为平整的贴合面，可直接固定在设备钣金外壳、混凝土墙面、铝型材工作台立面、设备顶部平面等多种硬质平面上，不需要额外搭配转接角码或者安装抱箍，减少了安装链路的累计公差，能够更好地保障相机光轴的初始定位精度。结构整体采用一体式的承载思路，没有多余的拼接装配环节，避免了多零件装配带来的松动风险，在存在持续振动的工业设备场景下，也能长期保持相机位置不发生偏移，不会因为长期振动出现视场偏移、画面虚焦的问题。

　　从功能特性上看，这款支撑结构做了针对性的避让设计，在相机镜头对应的位置预留了足够的通光孔径，孔径边缘做了倒角处理，不会遮挡鱼眼镜头的边缘视场，保证180度左右的超广视角能够完全发挥，不会出现画面边缘被支架遮挡产生暗角的情况。和相机机身接触的承载面做了贴合度优化，匹配对应型号鱼眼相机的机身曲面或者平面轮廓，接触位置不会出现应力集中，避免长期紧固后相机外壳出现压痕甚至变形。安装孔位采用了长圆孔与圆孔组合的设计，既可以在初装时进行小范围的位置微调，对准预设的拍摄基准点，也能在紧固后提供足够的锁紧力，不会因为设备运行的振动出现位置滑移。

　　设计过程中重点考量了安装边界的适配性，支撑结构的整体外轮廓尺寸控制在紧凑范围内，不会过多占用安装平面的空间，在空间局促的小型AGV车体、紧凑型检测设备内部也能顺利布置。结构的厚度经过力学仿真验证，在承受相机自身重量的同时，即使遇到意外的外力触碰，也不会出现结构变形导致相机角度偏移。走线位置预留了对应的缺口，相机的连接线可以顺着支架边缘规整布置，不会出现线缆弯折角度过大影响信号传输，或者线缆遮挡镜头视场的问题。和安装平面接触的底面做了平整度处理，安装时不需要额外添加调整垫片就能实现平稳贴合，降低现场安装的调整工作量。

　　在实际工程应用中，这类支撑结构可以适配多种场景的安装需求：在仓储AGV上安装时，可以固定在车体顶部的钣金平面上，为鱼眼相机提供稳定的支撑，实现车体周边360度范围内的障碍物检测，辅助导航系统识别货架位置与通道边界；在室内全景安防布设时，可以直接固定在墙面或者天花板平面上，不需要额外布设安装杆，减少施工工作量，同时支架的低调外形不会破坏室内装修的整体观感；在工业检测工位上，可以固定在检测台的支架平面上，对工位上的工件流转情况进行全景监测，识别工件是否到位、是否存在卡料等异常情况。

　　结构的材质适配性也做了充分考虑，既可以采用轻质工程塑料通过3D打印快速制作样件，验证安装位置与视场覆盖范围，也可以采用铝合金材质通过机加工制作量产版本，满足工业场景下的强度、耐候性与抗老化需求。不同材质版本的安装孔位与贴合尺寸保持一致，在样件验证完成后可以直接切换材质进行批量制作，不需要重新调整安装位置的设计参数，缩短项目的落地周期。针对不同型号的鱼眼相机，只需要调整承载面的贴合轮廓与镜头避让孔的尺寸，整体的安装逻辑与结构形式可以直接复用，具备较好的设计延展性，能够快速适配不同规格的鱼眼相机安装需求，减少重复设计的工作量。
