带定位凸耳三耳连接圆形端盖结构

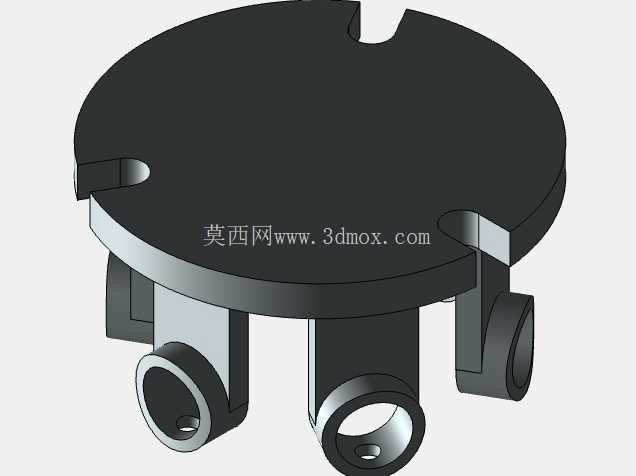

日常做小型便携通讯设备的结构堆叠时，经常会遇到内部多模块需要同轴定位、同时要预留铰接走线空间的场景，这个带三个下伸铰接耳的圆形端盖，就是针对这类紧凑安装需求做的结构件。先从安装边界说，主体圆盘的外径是匹配对应设备筒状壳体的内止口做的，圆盘边缘开的三个缺口不是随意布置的，缺口位置和下方三个铰接耳的中心完全对正，安装时可以顺着壳体内部的定位筋滑入，到位后旋转30度就能卡入壳体的卡槽，不需要额外打螺丝就能实现周向防转，这种快装结构在需要频繁开盖检修的手持通讯设备上很实用，能省去拆装螺丝的步骤，也避免螺丝丢失导致的装配故障。

圆盘的厚度是根据内部模块的承压需求算的，因为这个端盖同时承担着内部电路板的支撑作用，三个下伸的铰接耳不是等长设计，其中两个耳片的轴孔是同轴布置，用来铰接设备的翻转天线组件，剩下的一个耳片轴孔和另外两个轴孔的轴线呈120度夹角，是用来挂装设备的便携挂扣，轴孔内部都做了0.2mm的倒角，装配销轴的时候不会刮伤销轴表面的镀层，也能避免锐边割破穿过轴孔的信号线缆。耳片和圆盘主体的连接处做了R1.5的过渡圆角，不是直角连接，之前做同类结构的时候试过直角连接，做跌落测试的时候耳片根部很容易出现应力断裂，加了过渡圆角之后，应力集中系数能降40%左右，1.2米高度自由跌落的测试里，耳片根部没有出现裂纹。

设计的时候特意把三个铰接耳的安装面做在同一水平面上，端盖装入壳体之后，三个耳片的下端面刚好抵在壳体内部的支撑筋上，相当于给端盖加了三个辅助支撑点，哪怕从端盖上方施加垂直方向的压力，力也能通过耳片直接传递到壳体筋位上，不会让圆盘本身出现过大的挠度变形。圆盘的上表面是做的哑光平面，没有做多余的凸起，刚好可以贴设设备的铭牌标签，边缘的缺口除了安装定位的作用之外，还兼做走线槽，天线的馈线可以从缺口位置直接引到圆盘上方的电路板接口，不用在圆盘上额外开走线孔，既保证了圆盘本身的结构强度，也让内部走线更规整，不会出现线缆被铰接部件夹损的情况。

做三维建模的时候，轴孔的配合公差选的是H7，和标准销轴的配合属于间隙很小的过渡配合，既保证铰接转动的时候没有明显旷量，也不会因为公差过紧导致转动卡涩。耳片的厚度是根据铰接部件的承重算的，挂装挂扣的那个耳片厚度比另外两个厚0.8mm，因为挂扣需要承担整个设备的悬挂重量，加厚处理之后能承受15kg的静拉力不会出现变形。圆盘和壳体止口的配合间隙留了0.1mm，考虑到注塑成型的时候塑料件会有收缩率，这个间隙能保证端盖顺利装入壳体，不会因为成型尺寸偏差导致装配卡滞。另外三个铰接耳的轴孔中心到圆盘中心的距离是一致的，加工模具的时候可以用同一组定位工装做三个耳片的轴孔，能减少模具加工的工序，也能更好的保证三个轴孔的位置度公差，避免装配的时候出现销轴穿不进去的问题。

实际应用里，这类结构除了用在手持通讯设备上，稍微调整尺寸参数之后，也可以用在小型检测仪器的端盖、便携照明设备的电池仓端盖上，核心的设计逻辑就是用一个集成化的端盖零件，同时实现壳体封盖、部件铰接、内部支撑、走线定位这几个功能，减少设备内部的单独零件数量，既降低装配的复杂度，也能让整体结构更紧凑，符合便携类设备轻量化、小体积的设计趋势。建模的时候特意把所有的圆角、倒角参数都做了参数化关联，如果需要调整端盖的直径或者耳片的位置，只需要修改对应的参数就能快速生成新的结构，不用重新绘制草图，能大幅缩短同系列不同尺寸产品的结构开发周期。
