多工位定位夹持工装组件结构设计

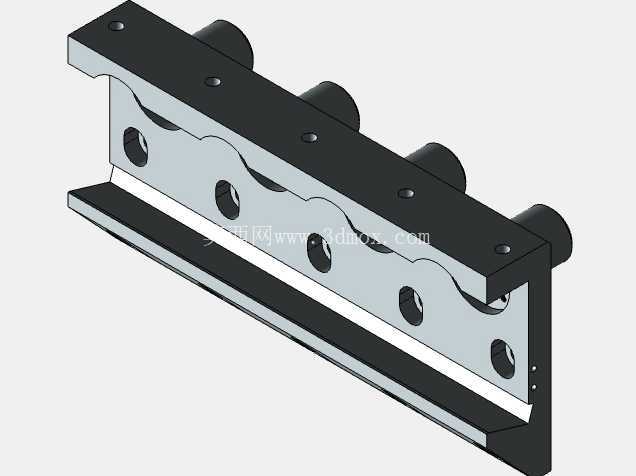

　　在通讯类精密零部件的组装、检测工序中，这类多工位定位夹持组件是产线工装的核心构成单元，主要承担圆柱类通讯接插件、小型轴类信号传输件的批量定位与夹持作业，适配4秒节拍的高速产线工位排布，能在连续作业状态下保持稳定的装夹精度，避免工件在压接、导通测试、外观检测环节出现位移偏差。从结构设计逻辑来看，该组件采用上下分体式的夹合架构，上压板与下基座之间通过多组定位销实现合模导向，侧面伸出的四个圆柱轴头是与产线驱动机构的连接端，可对接气缸推杆或者凸轮传动结构，实现夹体的开合动作，无需额外加装导向附件就能保证开合过程的平行度，减少工装运行时的卡滞风险。

　　夹体的工作面做了连续的圆弧凹槽排布，每个凹槽对应一个工件装夹位，凹槽的轮廓度公差控制在0.02mm以内，能适配直径公差带在h7级别的圆柱类工件，装夹时工件与凹槽的贴合面占比超过85%，既不会因为夹持力过大造成工件表面压伤，也不会因为夹持间隙过大导致工件在工位流转时脱落。安装边界方面，该组件的基座背部为平整安装面，上面分布的六个沉头孔可直接通过内六角螺丝固定在工位基板上，安装孔的位置度公差满足快换工装的定位要求，更换同类型工装时无需重新校准工位坐标，能将工装换型时间压缩到5分钟以内。组件的整体厚度经过优化，在保证结构刚性的前提下尽可能压缩占用空间，适配紧凑排布的多工位转盘设备，不会和相邻工位的检测探头、压接头产生运动干涉。

　　从实际使用场景出发，这类夹持组件不仅能应用在通讯接插件的组装产线，调整凹槽轮廓参数后也可用于小型五金轴类零件、精密笔类产品的加工定位，工作面的圆弧槽做了淬火硬化处理，长期反复装夹工件也不会出现凹槽磨损变形的问题，使用寿命比普通铝质工装提升三倍以上。设计过程中特意将夹体的开合行程控制在8mm，既保证工件取放时有足够的操作空间，也能缩短开合动作的耗时，匹配高速产线的节拍要求，上下夹体的合模面做了0.1mm的避空设计，仅在凹槽位置保留夹持接触面，避免合模时因为杂物落入夹合面导致装夹精度失准。

　　组件侧面的轴头与驱动端连接位置做了平位切口，安装驱动连杆时可以通过平位传递扭矩，避免长期往复动作出现轴头打滑的问题，轴头根部做了R角过渡，减少应力集中导致的断裂风险，在每分钟30次的往复开合频率下，轴头位置的疲劳寿命可满足1000万次以上的动作要求。对于结构设计从业者来说，这类工装的设计核心是平衡装夹精度、动作效率与结构刚性三者的关系，不能一味追求夹持力而忽略工件表面防护，也不能为了压缩体积牺牲结构稳定性，该组件的壁厚分布经过受力仿真优化，在夹持力达到50N每工位的情况下，夹体的最大变形量不超过0.01mm，完全满足精密通讯零件的装夹精度要求，同时整体重量控制在1.2kg以内，降低驱动机构的负载，减少驱动端的动力损耗。
