双法兰弯式管路连接接头结构

在工业流体输送系统的管路布设场景中，经常会遇到两段轴线呈空间错位的法兰接口需要连通的工况，这类场景下如果采用标准直法兰搭配多段直管、弯头拼接的方案，不仅会增加管路的连接密封点数量，提升泄漏风险，还会占用更多的安装空间，给后期管路运维带来额外负担。这款双法兰弯式接头就是针对这类错位法兰连通需求开发的一体化管路连接件，能够直接实现两个存在轴向偏移、角度错位的法兰端口的刚性连通，省去中间拼接环节，大幅提升管路装配效率与密封可靠性。

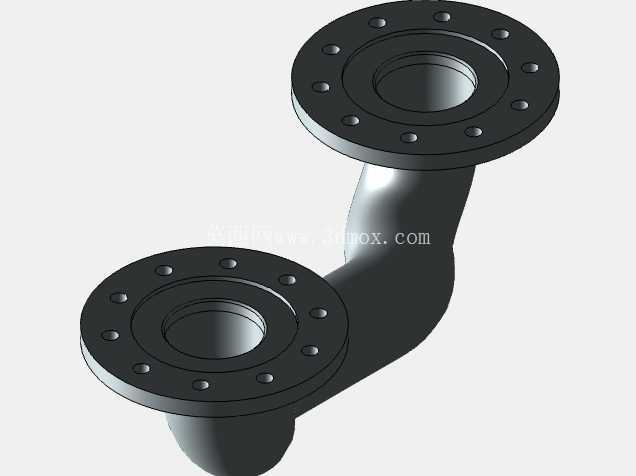

从实际功能特性来看，这款接头采用一体化弯管本体搭配两端标准法兰盘的结构设计，弯管段的流道采用平滑圆弧过渡，没有直角弯折带来的流道突变，能够有效降低流体在转向过程中的局部阻力损失，减少流体对管壁的冲蚀磨损，延长接头在含颗粒流体、高压流体输送场景下的使用寿命。两端的法兰盘均采用标准螺栓孔布局，孔位沿法兰圆周均匀分布，能够直接匹配对应公称通径、对应压力等级的通用法兰接口，不需要额外制作过渡转接件，现场安装时只需要对齐法兰孔位，加装密封垫片后穿入螺栓紧固即可完成装配，安装操作门槛低，普通管路安装工人即可完成作业，不需要专业的焊接设备或特殊工装。

在设计思路层面，这款接头的建模过程优先保证了法兰端面的形位公差精度，两端法兰的密封面平面度、法兰端面与弯管段轴线的垂直度都按照管路法兰的通用公差标准进行约束，避免安装后出现密封面贴合不严导致的泄漏问题。弯管段的壁厚根据常用的管路压力等级进行匹配，在保证结构强度能够承受额定工作压力的前提下，尽可能优化管壁厚度，降低接头自身重量，同时减少材料的不必要消耗。法兰盘上的螺栓孔采用通孔设计，孔径比对应规格的螺栓直径大1-2mm，能够补偿一定的安装对位误差，降低现场安装时的孔位对齐难度，同时也能抵消部分管路运行过程中产生的热胀冷缩位移，避免应力集中对接头或相连设备造成损伤。

关于安装边界与尺寸适配，这款接头的两个法兰端面的中心距、弯管段的弯曲半径都经过标准化校核，能够适配常见的管路错位安装场景，安装时需要注意预留足够的螺栓操作空间，保证法兰圆周各个位置的螺栓都能够顺利穿入并使用扭矩扳手按照对角顺序紧固，避免法兰受力不均导致密封失效。接头的整体外轮廓没有突出的尖锐结构，安装后不会与周边的管路支架、设备外壳产生干涉，适合在空间紧凑的设备内部管路、车间工艺管路、市政流体输送管网等场景中使用。在实际选型时，只需要确认两端连接法兰的公称通径、压力等级以及两个接口的空间错位尺寸，就可以直接选用对应规格的该款接头，不需要进行额外的定制化改型，能够有效缩短管路系统的设计与安装周期。

从结构可靠性角度来看，一体化的成型结构避免了焊接拼接接头存在的焊缝腐蚀、焊缝应力开裂等隐患，接头整体的结构强度一致性更好，在承受管路压力波动、水锤冲击时的抗疲劳性能更优。流道内壁的平滑过渡设计也减少了流体介质在接头内部的滞留区域，对于输送洁净流体、易沉积流体的场景，能够降低介质残留造成的管路堵塞或介质污染风险，适用的流体介质范围覆盖清水、压缩空气、低压蒸汽、常规化工流体等多种工业常用介质，在给排水系统、暖通空调管路、工业生产工艺管线、设备内部流体回路中都有广泛的应用空间。建模过程中对法兰密封面的水线结构、螺栓孔的倒角细节都做了还原，能够直接用于管路系统的装配干涉检查、管路应力仿真分析，也可以作为管路BOM清单中的标准连接件模型直接调用，减少设计人员重复建模的工作量。
