带侧孔法兰边电机壳体结构设计

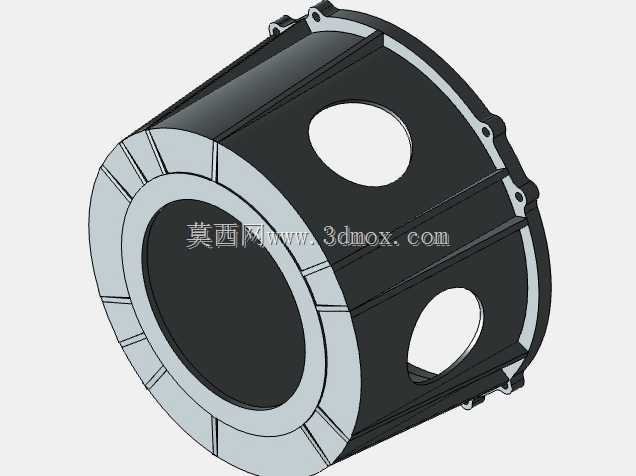

　　这款筒状带侧装孔的法兰式壳体，是永磁同步驱动电机的核心承载构件，主要应用在新能源商用车驱动单元、工业伺服驱动系统、小型发电机组的动力端装配场景中，作为电机定子、绕组、端盖的安装基体，承担着结构承载、防护密封、散热传导、安装定位的多重作用。从结构设计逻辑来看，整体采用薄壁筒形主体搭配两端法兰边的构型，是兼顾轻量化与结构刚度的典型设计：筒身主体做等壁厚设计，壁厚取值根据对应功率段电机的振动烈度要求做匹配，既避免过厚带来的整机重量冗余，也防止壁厚不足导致的定子压装后圆度超差、运行中共振放大的问题。

　　两端法兰边做了加厚处理，法兰端面上均匀分布的安装孔位，分别对应前端盖、后端盖的螺栓锁紧位置，孔位的位置度公差严格控制在0.05mm以内，保证端盖装配后轴承室的同轴度符合要求，避免定转子扫膛的故障风险。筒身侧面开设的两个大尺寸圆形通孔，并非减重设计，而是为电机动力线出线、温度传感器线束走线、检修维护预留的操作窗口，孔位边缘做了翻边强化处理，避免开孔位置出现应力集中，在电机承受颠簸载荷、扭矩冲击时出现开裂问题；同时孔位周边预留了密封压边结构，后续装配时可以加装密封盖板，满足IP65级别的防护要求，适配户外作业、潮湿工况下的使用需求。

　　从安装边界来看，壳体大端法兰的外径尺寸匹配对应安装位的止口尺寸，法兰端面的平面度要求控制在0.03mm以内，保证装配后结合面无缝隙，避免运行中出现漏油、进灰的问题；筒身的轴向长度严格匹配定子铁芯的叠压长度，两端止口的深度根据端盖的轴承装配距离做核算，保证转子装配后轴向窜动量在设计允许范围内。壳体外表面没有做多余的散热筋结构，说明这款壳体适配的是水冷散热方案，筒身外壁后续会套装水冷套，因此外圆面的粗糙度、圆柱度要求较高，保证和水冷套的过盈装配贴合度，降低热阻提升散热效率。

　　设计过程中，针对法兰边和筒身衔接的位置，做了大圆角过渡处理，分散应力集中点，在电机输出峰值扭矩时，该位置的应力值控制在材料屈服强度的30%以内，满足10年以上的使用寿命要求。侧面两个孔位的周向位置，根据电机出线盒的安装方向做了定位，避开安装脚的固定位置，方便现场接线操作，同时孔位的直径大小满足线束接插件穿过的空间要求，预留足够的操作空间方便生产装配时的线束插接作业。壳体上的小凸耳结构是搭铁线安装位、吊装孔位的集成设计，既方便生产过程中的壳体转运吊装，也为整车接地提供可靠的连接点，避免额外焊接凸台带来的变形问题。整体结构没有冗余的设计特征，所有的结构特征都对应明确的功能需求：法兰边的缺口是为了避让安装位周边的管线、凸台结构，避免装配时出现干涉；筒身内壁的精度要求满足定子热套装配的过盈量需求，保证定子压装后不会出现松动位移。
