多接口法兰式流体管路转接工业部件

在流体输送系统、小型液压动力单元、气动控制回路以及工业设备的介质分流布局场景中，这类带多安装基准的转接部件是管路排布里的核心衔接构件，它的核心作用是在有限的设备安装空间内，完成不同走向、不同口径管路的方向切换与介质导通，同时通过自带的安装法兰结构直接固定在设备壁板或集成阀块表面，省去额外的安装支架，压缩整体装配空间。

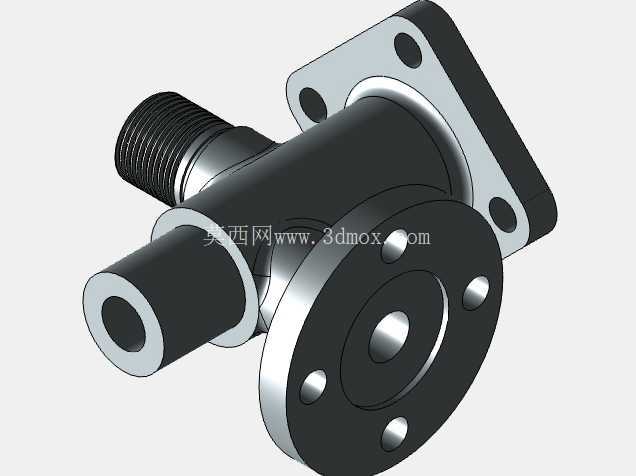

从结构设计逻辑来看，这个部件采用一体化的本体加工思路，主体为中空的导通腔体，三个接口分别承担不同的管路连接功能：侧方伸出的外螺纹接口用于对接带内螺纹的硬管或软管接头，可直接接入主输送管路；轴向的直通接口用于对接同轴线的管路，实现介质的直线导通；带四个均布安装孔的圆形法兰面则用于对接另一路需要法兰密封连接的管路，法兰面上的沉孔设计既可以容纳螺栓头保证安装后表面平整，也能通过控制沉孔深度保证螺栓的锁紧行程符合密封要求。部件上方的方形安装法兰是整个构件的安装基准，四个角的通孔用于穿装固定螺栓，将整个转接件牢牢固定在设备的安装面板上，法兰背面与本体衔接处做了圆角过渡处理，避免应力集中导致的安装断裂问题，这也是这类承压部件设计时必须考虑的细节——在流体压力波动、管路振动的工况下，安装衔接位置的应力集中很容易造成部件开裂泄漏。

从安装边界来看，方形安装法兰的轮廓尺寸决定了设备面板上需要预留的开孔大小，安装时需要保证法兰贴合面的平面度公差在0.1mm以内，避免安装后出现偏斜导致接口同轴度超差，加剧管路连接的密封难度。外螺纹接口的螺纹规格、伸出长度需要匹配对接管路的螺母旋合行程，设计时预留了足够的螺纹长度，既可以适配不同壁厚的管路接头，也能留出足够的空间缠绕密封生料带或安装密封垫圈。圆形法兰的密封面做了精车处理，表面粗糙度控制在Ra1.6以内，对接时可以配合O型密封圈或者金属密封垫片实现端面密封，四个螺栓孔的位置度公差控制在0.05mm，保证与对接法兰的孔位完全对齐，避免强行锁紧导致的密封面变形。

在实际工况适配性上，这个部件的中空腔体做了等通径设计，介质流经时不会出现通径突变造成的压力损失，对于粘度较高的液压油、润滑脂类介质，这种等通径设计可以有效减少介质滞留，避免长期使用后腔体内部积垢堵塞。本体的壁厚设计经过承压校核，在常规1.6MPa的工业流体输送压力下可以长期稳定工作，不会出现鼓胀、渗漏问题，接口与本体的衔接位置都做了加强筋过渡，在管路受外力拉扯时可以承受足够的侧向载荷，避免接口断裂。

这类部件在三维建模过程中，需要重点关注各个接口的同轴度、安装孔的位置度、密封面的平面度这些形位公差的标注，建模时要预留足够的加工余量，尤其是密封面位置，要考虑后续机加工的切削余量；同时各个接口的螺纹规格、法兰尺寸都要符合对应的管路连接标准，避免生产出来的部件无法和标准管路配件对接。在设备选型时，需要根据实际输送介质的类型、工作压力、管路通径来匹配对应的部件规格，同时核算安装空间是否满足各个接口的管路装拆操作空间，尤其是螺栓锁紧位置，要预留足够的扳手操作空间，避免装配时无法完成锁紧作业。在装配环节，方形法兰与设备面板之间可以加装橡胶减震垫，既可以弥补面板的平面度误差，也能吸收管路传递的振动，降低长期运行后螺栓松动的概率；各个接口的密封件要根据介质类型选择对应的材质，输送普通水介质可以选用丁腈橡胶密封件，输送腐蚀性介质则需要更换为氟橡胶或者聚四氟乙烯材质的密封件，保证密封寿命。
