树莓派Zero开发板外观结构三维模型

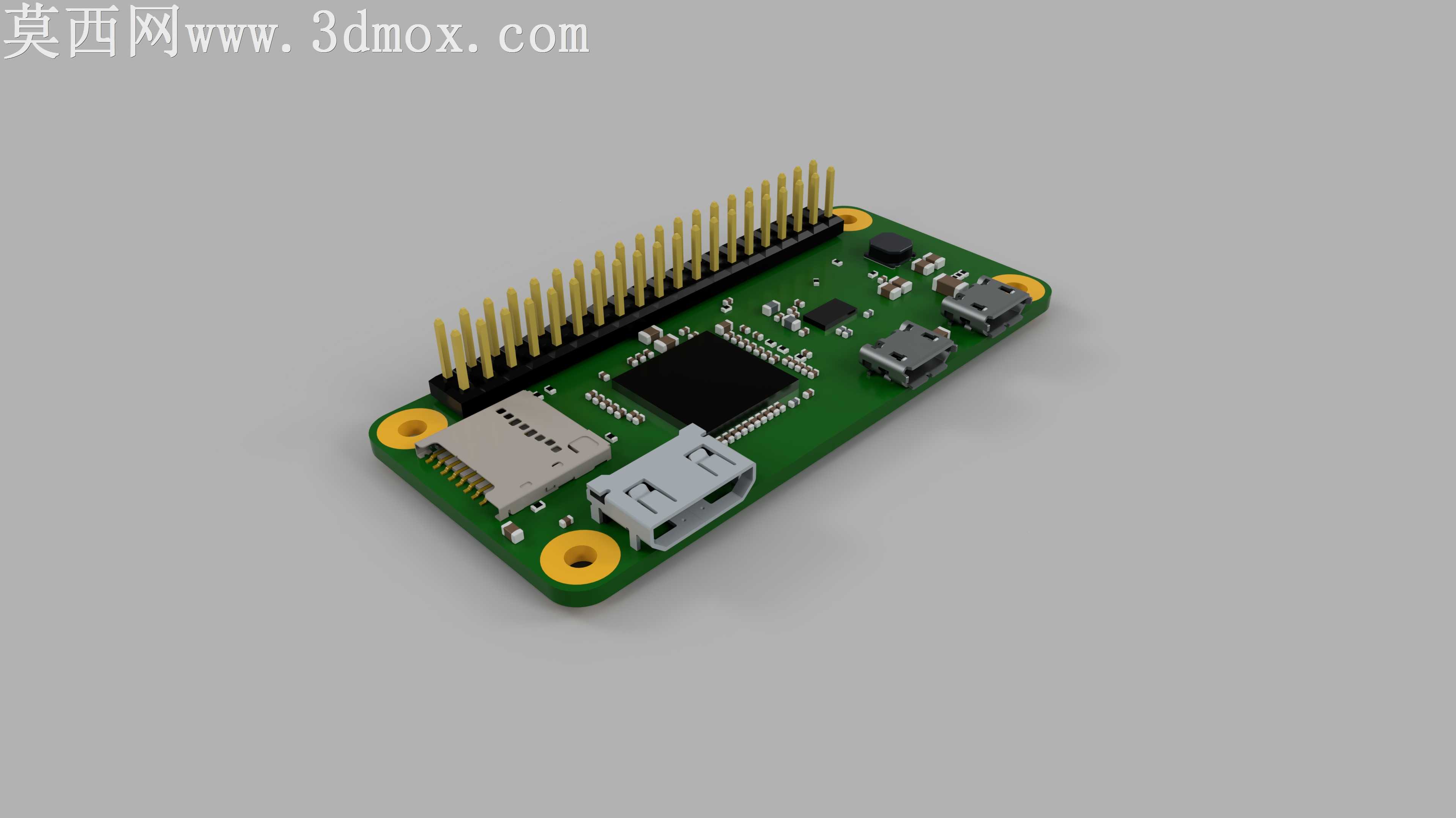

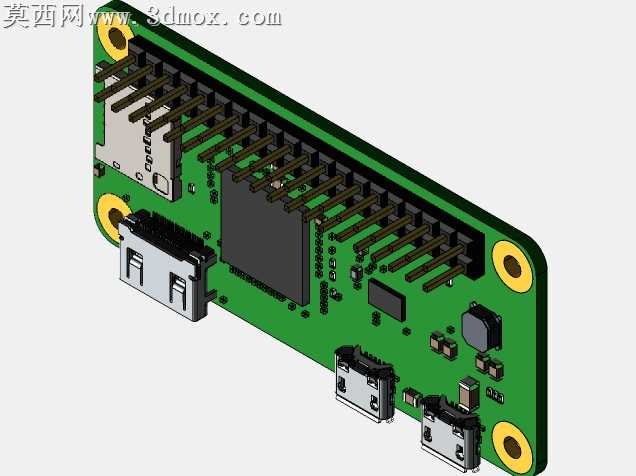

本模型为树莓派Zero微型开发板的外观结构三维建模成果，建模过程严格参照实物的真实尺寸比例，对开发板的每一处结构细节进行了精准还原。建模阶段首先搭建PCB基板的基础轮廓，精准还原基板四角的安装固定孔位，孔位的内径、倒角细节都做了对应处理，保证结构尺寸的准确性。针对板载的核心元器件，首先处理主芯片的建模，还原芯片的矩形塑封外形、引脚排布的位置关系，同时对板载的各类贴片电阻、电容元件按照实际布局进行排布，还原贴片元件的微小尺寸特征与焊接位置。针对板载的外接接口部分，分别对Micro USB供电接口、Micro USB数据接口、HDMI迷你接口、TF卡插槽进行独立建模，还原每个接口的外形轮廓、接口内部的卡槽结构、金属外壳的细节特征，其中TF卡插槽还还原了弹片结构的外观形态，保证接口部分的辨识度。对于板边的排针部分，按照40Pin排针的实际针脚数量、间距、针脚长度进行建模，还原每一根金属排针的圆柱形态、排针塑料基座的外形，精准对应排针在板边的安装位置。材质与渲染阶段，为PCB基板赋予哑光绿色的阻焊层材质，还原真实电路板的哑光质感，同时模拟板上印刷的丝印标识的浅白色质感，提升模型的真实度；金属排针、接口金属外壳部分赋予亮面金属材质，模拟金属件的反光特性；各类接口的塑料部分根据实物颜色赋予对应哑光塑料材质，贴片元件赋予黑色哑光塑封材质。渲染阶段采用柔和的均匀布光，避免过强的反光遮挡结构细节，多角度呈现开发板的整体布局与各部件的位置关系，清晰展示板上各元件的排布逻辑。本模型仅做外观结构的物理形态还原，未对内部电路原理做建模处理，可用于电子类产品的结构装配演示、嵌入式开发相关的场景展示、3D打印外壳的适配参考等用途，建模过程中对各部件的装配间隙做了合理还原，保证各结构之间的位置关系与实物一致，能够直观呈现树莓派Zero开发板的整体外观特征与接口布局。
