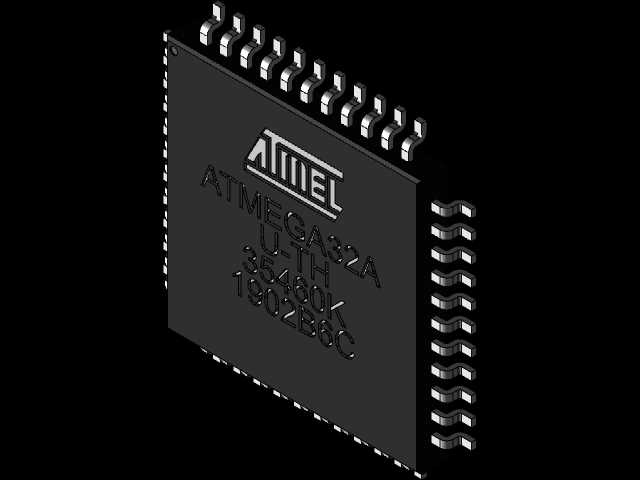

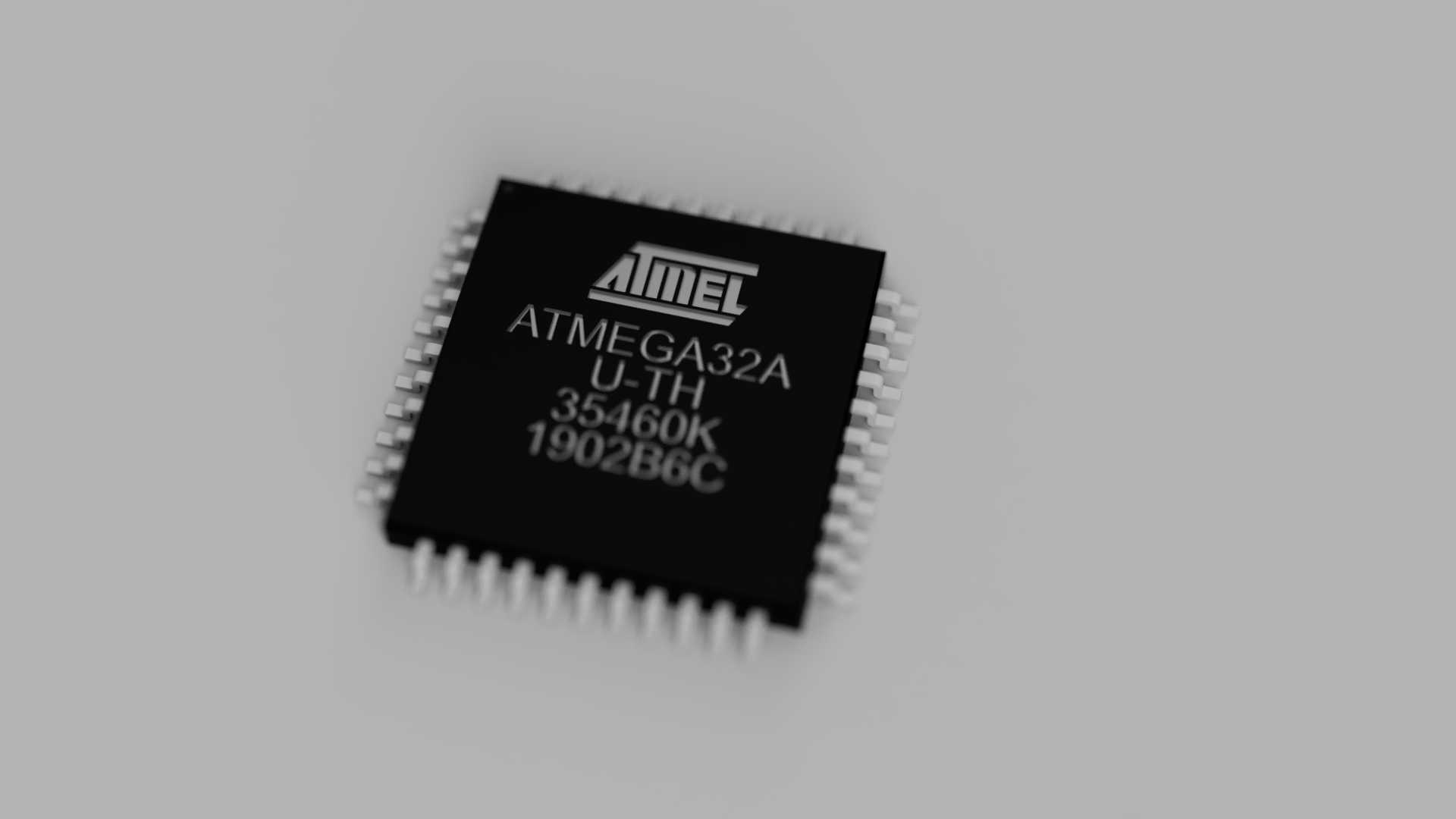

ATMEGA32A贴片式微控制器芯片三维结构

　　在工业控制板卡、小型智能传感节点、消费类电子主控板的设计开发流程中，核心控制芯片的三维结构建模是PCB布局、结构干涉校验、整机装配仿真环节不可或缺的基础要素。这款TQFP-44封装的8位微控制器，是嵌入式控制领域应用极为广泛的通用型主控器件，常被用于各类传感信号采集终端、小型执行机构驱动板、低功耗物联网节点的核心控制单元，承担信号运算、逻辑判断、外设调度、通讯交互的核心功能。

　　从实际工程应用的场景来看，这类薄型四方扁平封装的芯片，大多采用表面贴装工艺完成焊接，适配波峰焊、回流焊等常规SMT生产流程，在布局时需要预留足够的焊盘外延空间，同时要考虑芯片本体与周边电容、电阻、接插件等元件的安全间距，避免焊接连锡、装配干涉、后期维修拆焊不便等问题。建模过程中首先要还原的就是封装本体的核心尺寸边界：44个引脚均匀分布在封装本体的四个侧边，每个引脚的宽度、引脚间距、引脚伸出本体的长度都严格遵循TQFP-44的通用封装规范，引脚的弯折弧度、贴装面的共面度都做了贴合实际生产物料的还原，能够直接导入PCB设计软件做封装匹配校验，也能导入结构设计软件完成板卡与外壳的间隙校核。

　　设计这类芯片三维模型的时候，不能只做简单的方块加引脚的示意结构，要考虑到实际工程使用中的细节需求：比如芯片本体顶部的丝印区域做了平整化处理，能够匹配实际生产中激光打标、丝印标识的位置参考；本体底部的散热区域做了平面度还原，在做热仿真分析的时候，可以直接在该区域赋予对应的材料导热参数，模拟芯片满负载运行时的热量传导路径，辅助设计人员评估是否需要增加散热焊盘、导热硅胶垫等辅助散热结构。另外，封装四个角的定位倒角也做了精准还原，在做自动化贴片机的吸嘴吸附仿真、视觉定位校验的时候，该倒角特征能够作为视觉识别的定位基准，匹配SMT产线的设备编程需求。

　　从功能特性对应的结构设计来看，这款微控制器的多引脚排布对应了其多通道IO、ADC采集、串口通讯、PWM输出等外设功能，建模时每个引脚的位置都和实际芯片的引脚定义一一对应，设计人员在做板级布线的时候，可以直接对照三维模型核对引脚走线方向，避免出现引脚错位、走线跨距过大导致的信号干扰问题。在做整机结构设计的时候，芯片本体的高度参数是板卡堆叠设计的核心参考，比如在多层板卡堆叠的紧凑型设备中，上层板卡与下层主控板的间隙必须大于芯片本体的最大高度，同时预留0.3mm以上的安全间隙，避免组装时压碰芯片本体导致引脚脱焊、芯片本体开裂等问题。

　　很多刚接触结构设计的工程师容易忽略芯片模型的细节精度，往往用简化的方块代替芯片模型，导致后期样机装配时出现干涉问题，比如接插件的固定柱压到芯片边角、散热片的安装位置和芯片本体偏移、外壳内部的加强筋顶到芯片表面等问题，这些问题在样机试产阶段才发现的话，会直接导致开模后的外壳报废、板卡重新改板，拉长项目开发周期，增加不必要的研发成本。精准还原的芯片三维模型，能够在设计阶段就完成所有装配间隙的校验，把干涉问题提前在虚拟仿真阶段解决。

　　另外，在做设备的环境适应性仿真的时候，精准的芯片模型也能发挥作用：比如在做振动仿真分析时，可以赋予芯片本体对应的质量参数，模拟板卡在不同振动频率下的形变情况，评估芯片引脚的焊接应力是否在可靠范围内，是否需要在芯片周边增加固定点、点胶加固等工艺措施；在做高低温环境仿真时，芯片本体的材料参数、引脚的材料参数都可以对应实际物料属性设置，模拟不同温度下封装本体与PCB板的热膨胀系数差异，评估长期高低温循环下的焊点可靠性。

　　这类通用型微控制器的应用场景覆盖极广，从工业现场的小型传感采集节点，到家用智能电器的主控板，再到学生电子设计竞赛的原型开发板，都能看到它的身影，对应的三维模型除了用于生产端的设计校验，也可以用于教学演示场景，帮助电子、结构相关专业的学生直观理解贴片封装芯片的结构特点、焊接工艺要求、板卡布局注意事项，建立从器件实物到三维模型再到实际生产的认知链路。建模过程中没有添加多余的装饰性特征，所有结构特征都服务于工程设计的实际需求，没有冗余的面数，在大型装配体中导入使用时不会占用过多的软件运行资源，能够流畅完成旋转、缩放、干涉检查等常规操作，适配不同配置的设计工作站使用需求。
