意法半导体LQFP48封装微控制器三维建模

　　在工业控制板卡、小型智能传感节点、消费类电子主控单元的PCB布局阶段，核心主控芯片的三维模型是结构干涉校验、整机装配模拟不可或缺的基础要素，本次建模的LQFP48封装STM32系列微控制器，是当前中小体量嵌入式项目中应用占比极高的通用主控器件，覆盖从简易数据采集终端、小型执行机构驱动板到工业现场分布式IO模块的大量应用场景。

　　从实际设备用途来看，该款微控制器作为嵌入式系统的核心运算单元，承担外设信号采集、逻辑运算处理、执行机构指令输出、通讯数据交互等核心功能，在各类需要本地逻辑控制的小型电子设备中，往往是整个电路系统的核心载体，其封装的外形尺寸、引脚排布直接决定了PCB布局时的焊盘设计、周边器件避让距离，以及整机结构设计时的板卡安装空间预留。

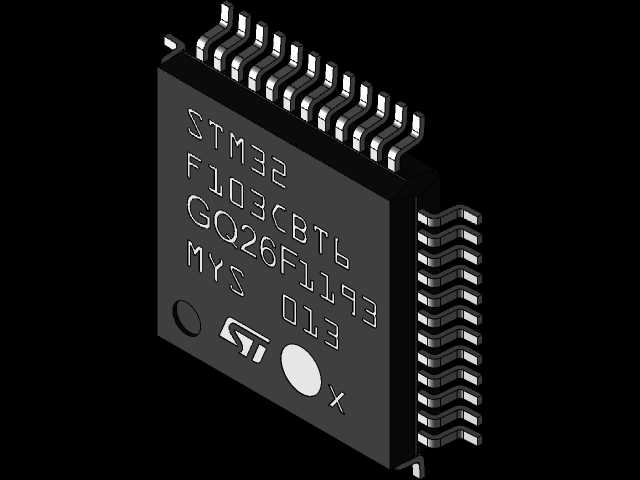

　　建模过程中首先还原了LQFP48封装的标准外形特征，主体塑封部分采用方正的黑色塑封壳体结构，表面还原了芯片丝印的标识区域与品牌标记位置，四边排布的鸥翼型引脚严格遵循LQFP封装的标准引脚形态，每一侧的引脚数量、引脚间距、引脚伸出长度都按照实际封装的安装边界做了还原，确保模型导入PCB设计软件或者结构装配环境时，能够准确匹配焊盘位置，不会出现引脚与焊盘错位、引脚与周边结构件干涉的问题。

　　设计思路上没有做过度的细节冗余刻画，重点把控装配相关的关键尺寸：塑封体的长宽厚尺寸严格对应LQFP48的标准封装参数，引脚的弯折角度、引脚末端的共面度都做了符合实际生产封装的还原，既保证模型能够满足结构干涉检查、装配模拟的工程需求，又不会因为过多的微观细节导致模型文件过于冗余，影响大装配体下的操作流畅度。要知道在做整机结构设计的时候，板卡上往往有数十甚至上百个元器件，如果每个器件都做过多的微观细节刻画，整个装配体的文件体量会变得极大，旋转、缩放、干涉检查的操作都会出现明显卡顿，反而影响设计效率，所以这类元器件建模的核心是抓准影响装配的关键尺寸，非关键的微观纹理做适当简化，才是符合工程实际需求的建模逻辑。

　　从安装边界来看，该芯片采用表面贴装工艺焊接在PCB板表面，建模时预留了芯片底部与PCB表面的标准焊接间隙，引脚的焊接面与PCB焊盘的接触面完全对齐，在做整机结构设计时，可以直接基于该模型校验芯片上方的结构件预留空间是否足够，比如板卡上方的屏蔽罩高度、外壳内壁与板卡的间距是否会碰到芯片表面，芯片周边的接插件、电容、电阻等器件的排布是否会和芯片本体或者引脚产生干涉，这些校验环节如果没有准确的三维模型支撑，往往要等到打样试装的时候才能发现干涉问题，轻则需要手工打磨结构件，重则需要重新改版PCB或者结构件，带来不必要的成本浪费和项目周期延误。

　　在不同的应用场景下，对该芯片模型的使用需求也略有区别：做工业类设备设计时，往往需要结合芯片的实际高度，校验三防漆涂覆、绝缘垫片加装后的空间余量；做消费类轻薄产品设计时，需要精准核对芯片顶面与外壳内壁的间隙，避免出现顶壳的问题；做多板堆叠的复杂设备时，还需要结合相邻板卡的器件排布，校验板间间距是否足够容纳该芯片的高度，避免两块板卡对插时出现器件碰撞。这些场景下的校验工作，都依赖于准确还原封装外形与安装尺寸的三维模型，模型的尺寸偏差哪怕只有零点几毫米，都可能导致模拟校验的结果失效，失去前期虚拟装配的意义。

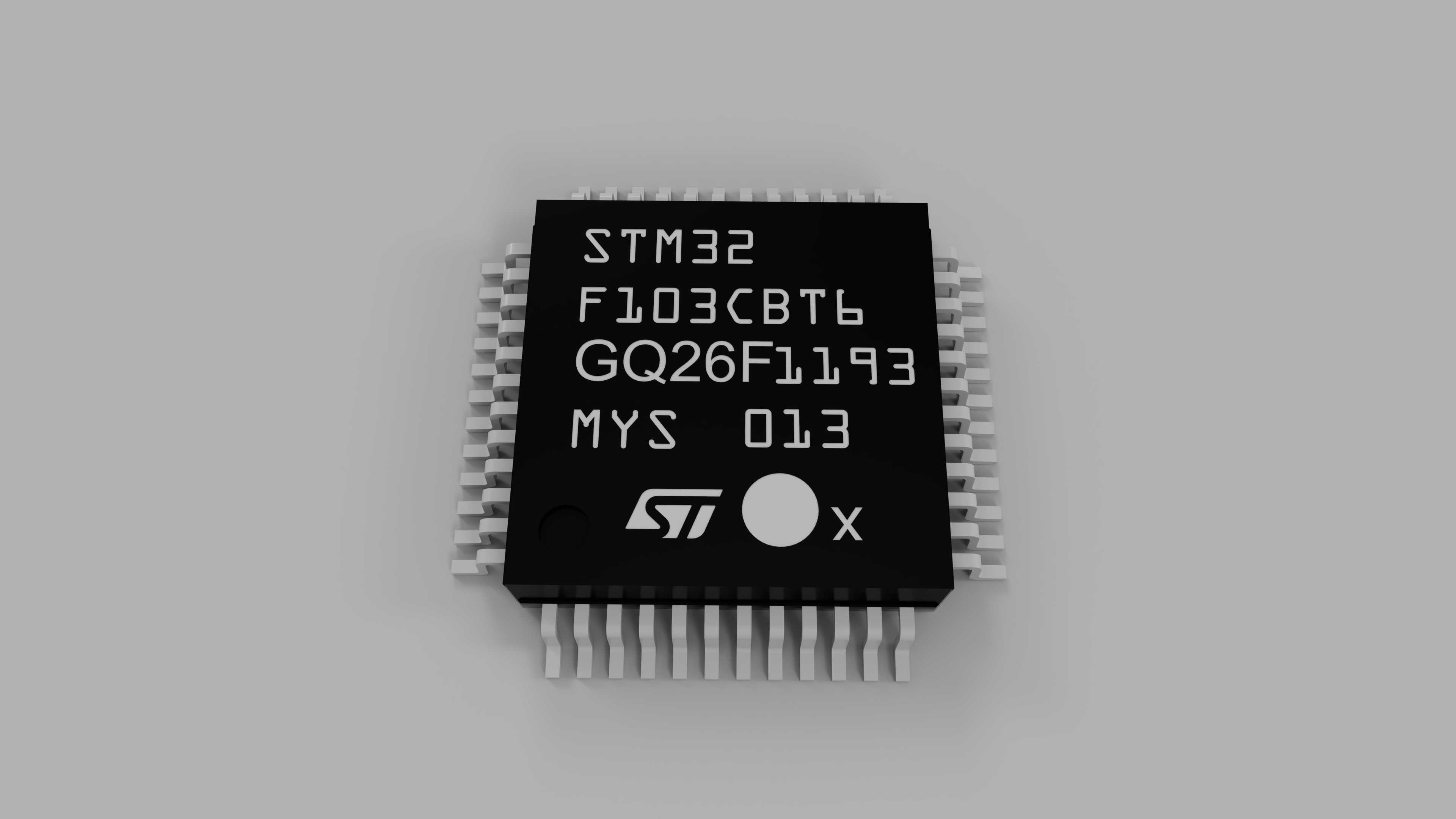

　　建模时还特意区分了塑封体与金属引脚的不同外观特征，塑封体的哑光黑色质感、金属引脚的金属光泽都做了区分，在做产品渲染、装配爆炸图制作的时候，能够清晰分辨不同的结构部分，方便做技术文档配图、装配指导说明的素材使用。同时模型的坐标原点设置在芯片本体的几何中心，底部与PCB接触的面对齐基准平面，导入到不同的设计软件中时，不需要额外做坐标调整，就能直接放置在PCB对应的封装位置上，减少设计人员的重复调整工作。

　　很多刚入行的结构工程师在做元器件建模的时候，容易陷入两个极端，要么是模型过于粗糙，塑封体尺寸、引脚位置都有明显偏差，根本没法用于干涉校验；要么是过度追求细节，把芯片内部的晶圆、引线键合都做出来，完全忽略了结构设计只需要关注外部装配尺寸的核心需求，实际上对于板载元器件的三维建模来说，核心目标是服务于结构装配校验，所有的建模工作都应该围绕这个核心目标展开，把影响装配的外形尺寸、安装位置、引脚形态做准确，非必要的内部结构、微观纹理都可以适当简化，这样的模型才是真正符合工程使用需求的模型。
