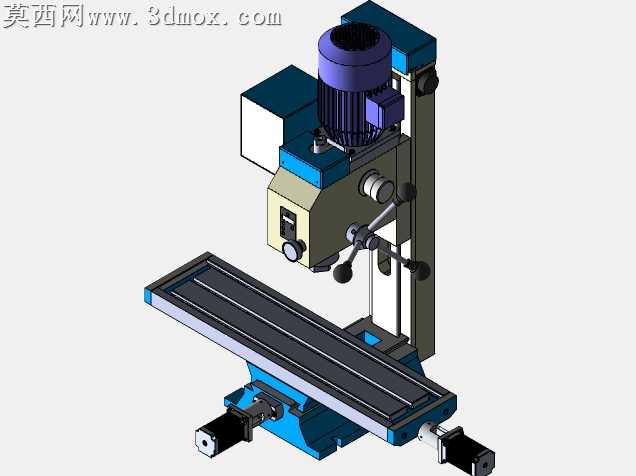

加装三相电机的BF25铣床数控改造结构

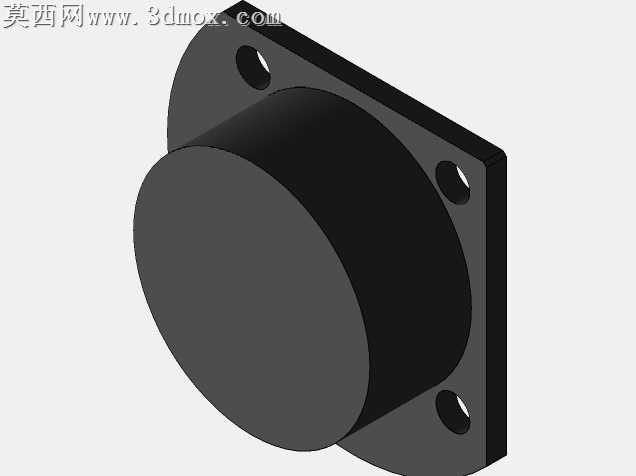

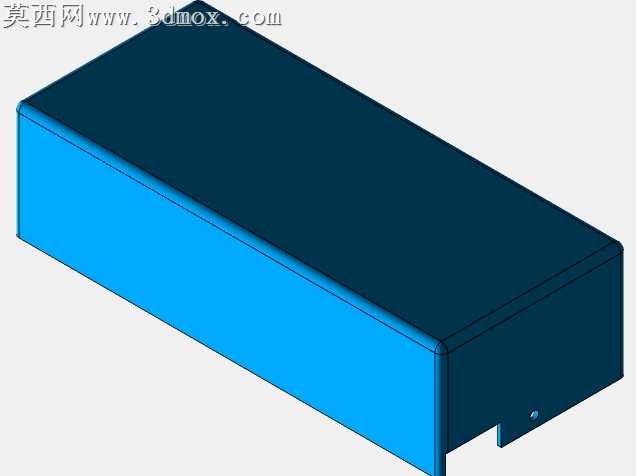

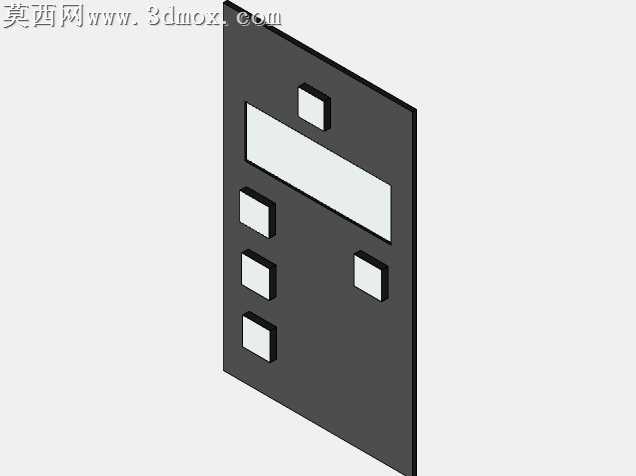

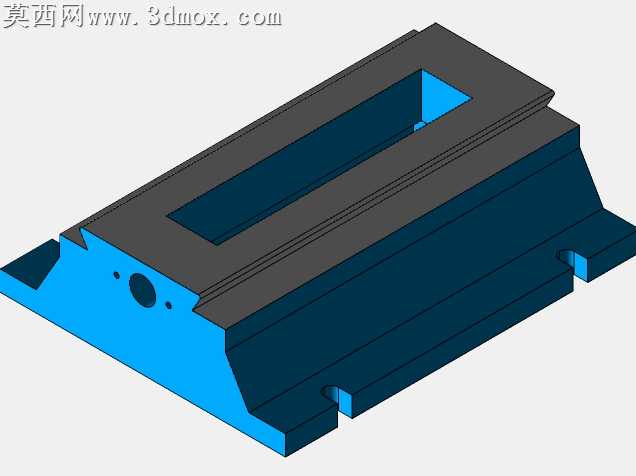

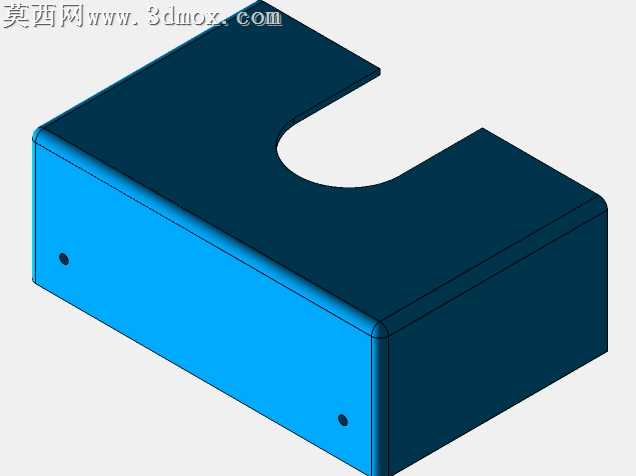

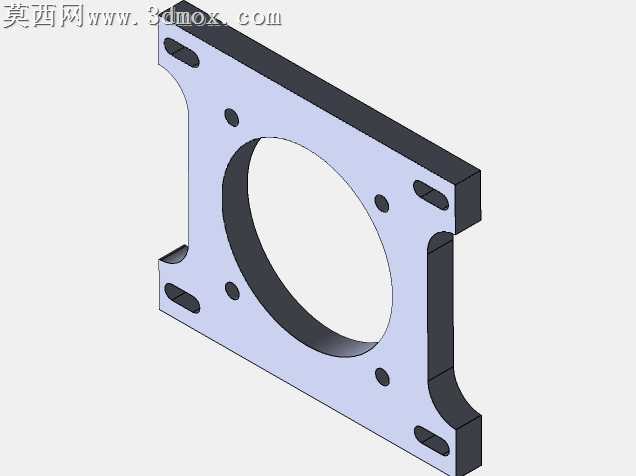

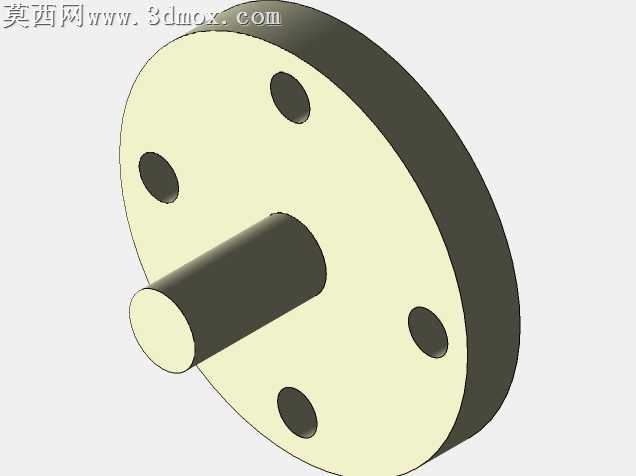

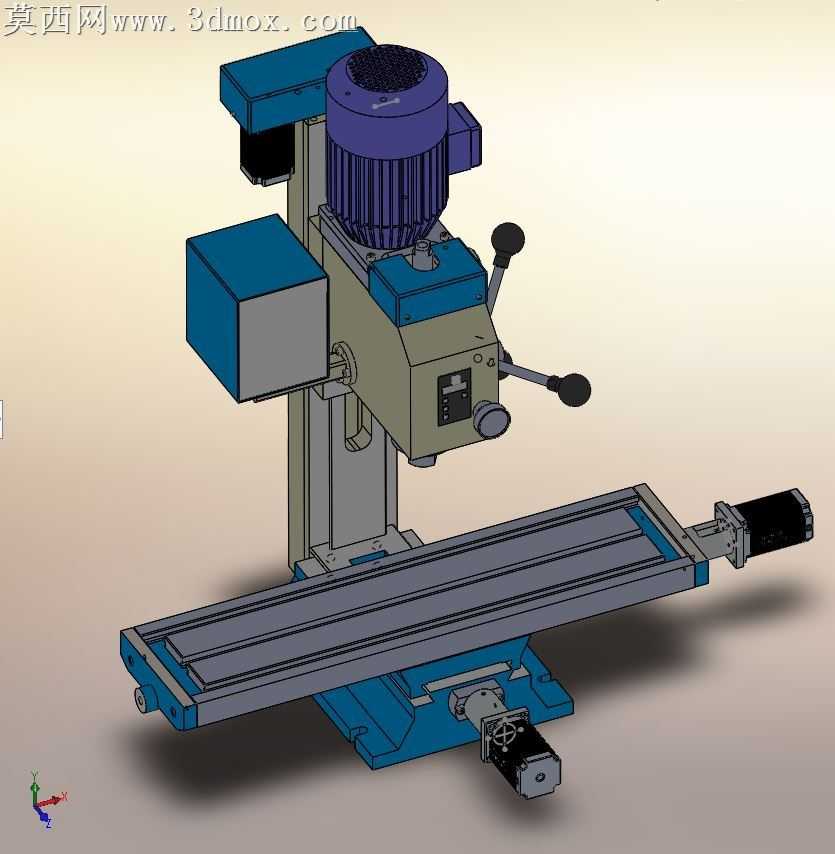

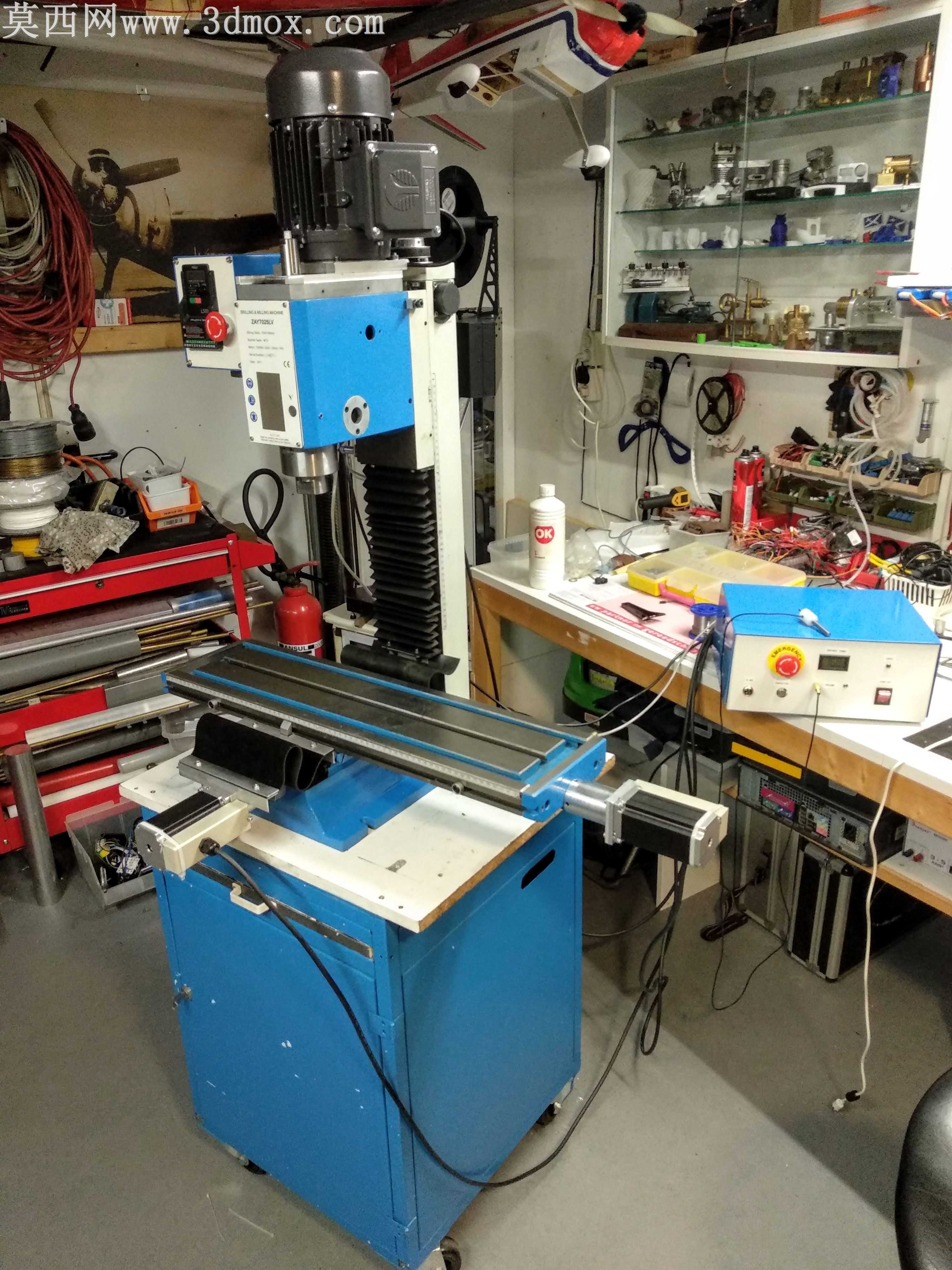

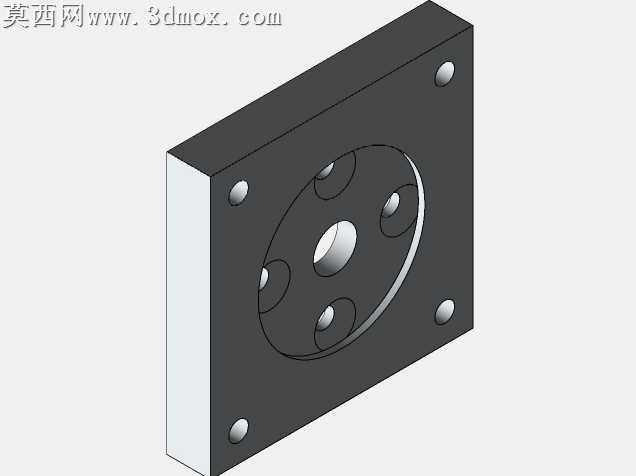

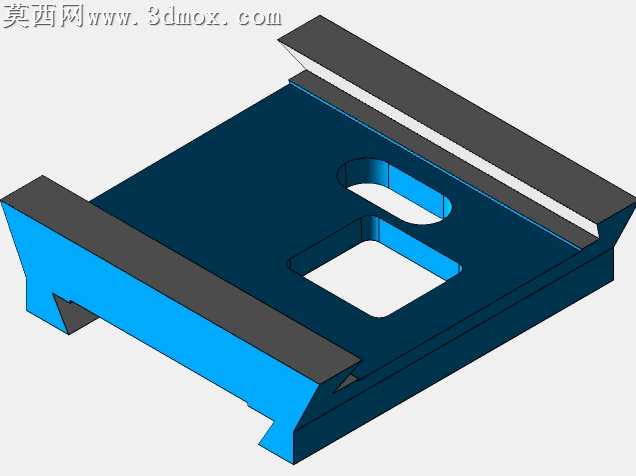

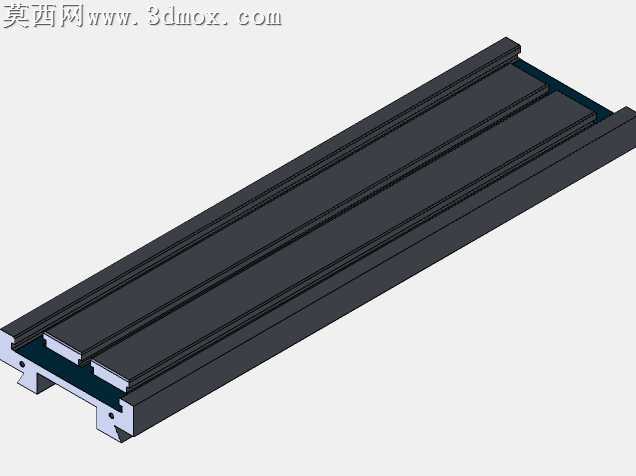

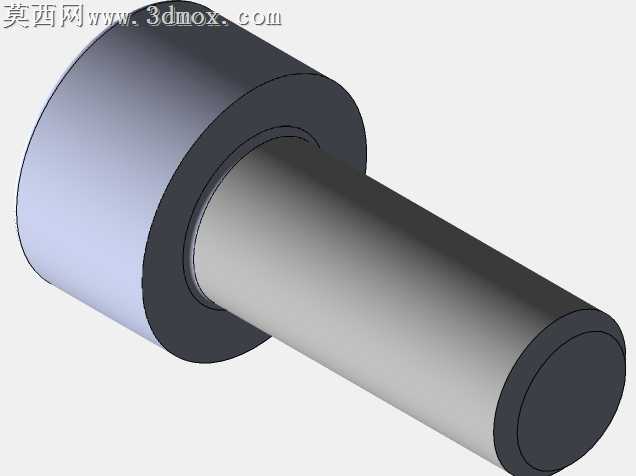

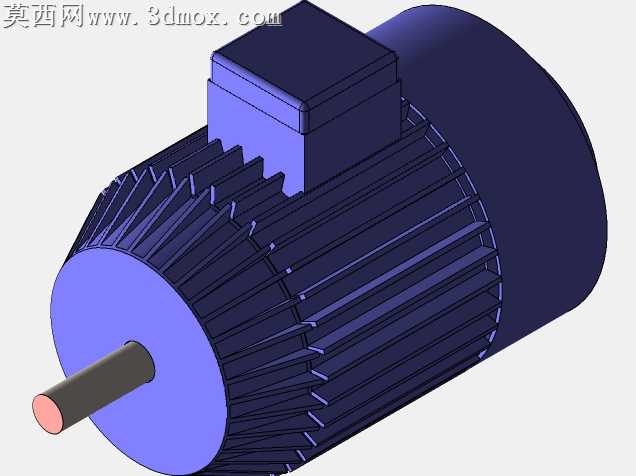

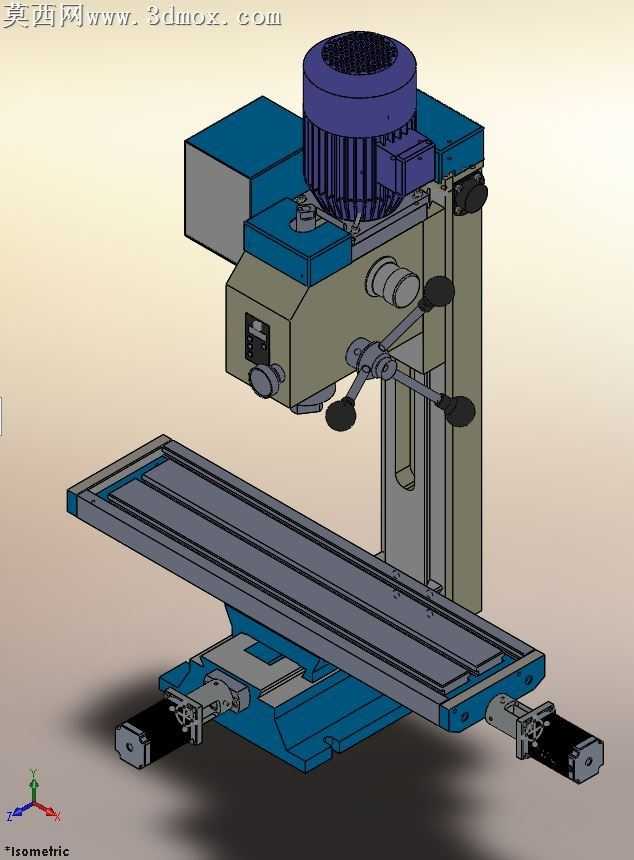

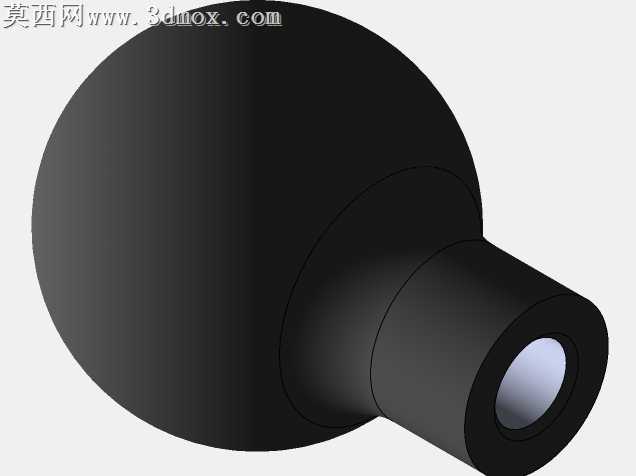

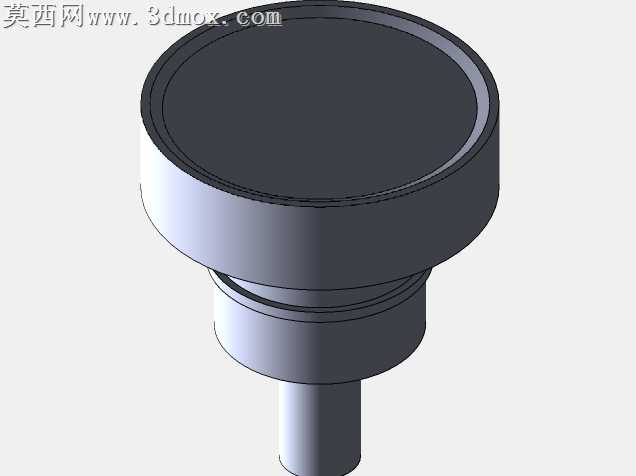

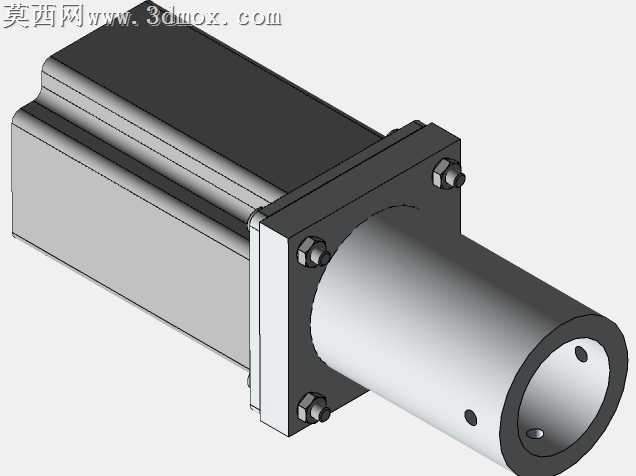

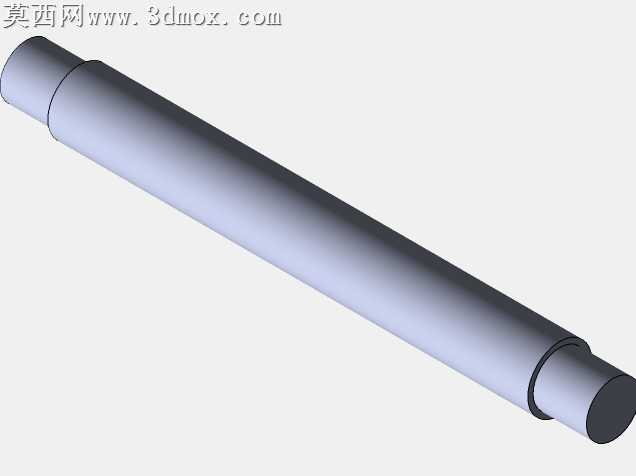

本作品为BF25铣床数控化改造的三维建模成果，建模过程中对原铣床的立式床身、滑台、主轴安装位等基础结构进行了1:1比例还原，所有零部件的装配关系严格遵循机械装配逻辑，确保各运动部件的相对位置、运动行程与实际改造方案完全匹配。建模阶段针对加装的三相异步电机进行了精细化结构搭建，还原了电机外壳的散热筋结构、接线盒外形、端盖安装孔位，同时对电机与主轴箱的连接法兰、传动连接件进行了参数化建模，保证动力传输路径的结构合理性。滑台部分的建模还原了燕尾导轨的配合结构、丝杠传动副的装配关系，以及滑台端部加装的数控进给驱动部件，清晰呈现了原手动进给结构改造为数控自动进给的结构变化。主轴操作区域保留了原铣床的手动操作手柄、进给调节手轮的结构形态，同时对加装的电气控制安装盒进行了外形与安装位建模，明确了变频控制组件的安装位置。渲染阶段采用金属材质区分不同零部件：床身、滑台底座等铸铁部件赋予哑光铸铁材质，呈现铸件的磨砂质感；电机外壳、控制盒等钣金部件赋予蓝色烤漆材质，还原工业设备的漆面效果；导轨、丝杠等传动部件赋予金属抛光材质，体现加工面的光洁度；操作手柄等操作件赋予黑色胶木材质，还原手持部件的质感。设计思路围绕传统小型铣床的数控化改造需求展开，在保留原铣床主体结构刚性的基础上，通过加装三相主轴电机替换原动力结构，搭配变频控制组件实现主轴转速的电控调节，同时在各进给轴加装驱动部件实现自动进给，既降低了小型数控铣床的改造成本，又保证了改造后设备的加工精度与运行稳定性，建模过程中对所有干涉部位进行了结构校验，确保改造方案具备实际落地的可行性，各连接部位的紧固件、定位销等标准件也进行了完整建模，完整呈现改造后设备的整体装配效果。
