FC51红外避障传感器模块三维设计

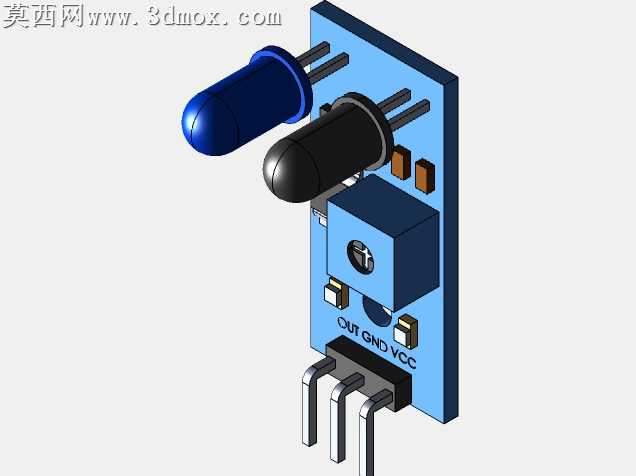

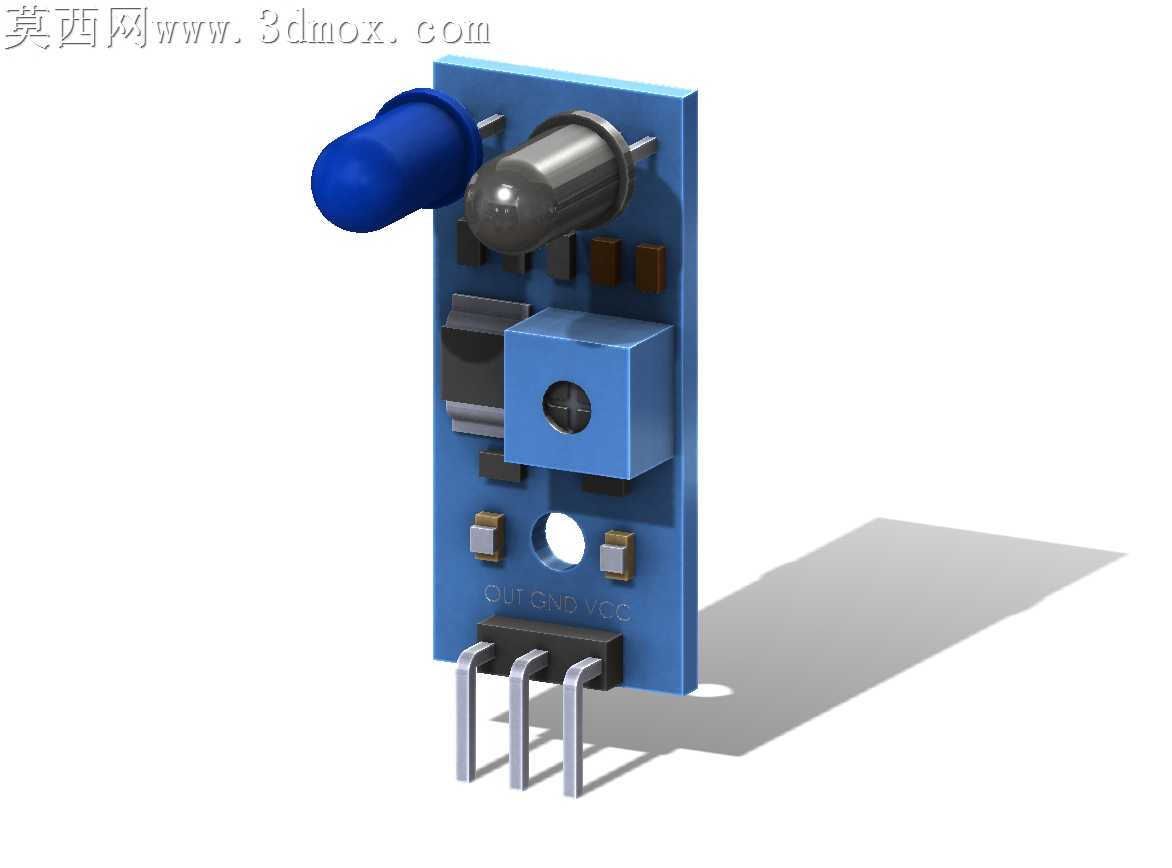

本作品为FC51红外传感器模块的三维数字化设计，整体建模过程在SOLIDWORKS平台中完成，严格参照实物的尺寸比例与结构布局进行1:1还原，完整复现了模块的全部外观与装配细节。建模阶段采用多实体配合的设计思路，首先搭建蓝色PCB基板的基础特征，通过拉伸、切除命令完成基板的轮廓造型与定位孔、安装孔的结构制作，精准还原基板上的丝印标识区域与元件排布基准。针对模块核心的红外发射与接收管，分别构建独立零件特征：发射端的蓝色圆柱透镜外壳采用旋转凸台命令生成，还原其半球形聚光端面的曲面造型；接收端的金属封装外壳通过拉伸与圆角处理，复刻金属壳体的磨砂质感与顶部接收窗口的细节结构。板载的电位器元件采用方块拉伸配合中心旋钮的旋转特征，还原电位器的调节结构；周边的贴片电容、电阻元件按照实物排布位置逐一建模，还原小型贴片元件的方正外观与焊盘细节；底部的直插排针采用多实体阵列方式制作，精准还原金属插针的圆柱造型与黑色塑料基座的卡位结构。渲染阶段通过SOLIDWORKS内置的预览渲染模式完成效果调试，首先为不同元件匹配对应材质：PCB基板赋予哑光蓝色塑料材质，调整粗糙度参数还原线路板的磨砂质感；金属接收管外壳赋予抛光金属材质，添加轻微的反射效果模拟金属外壳的光泽；发射管蓝色透镜赋予半透明蓝色塑料材质，调整透光率参数还原红外透镜的半通透视觉效果；排针插针赋予亮面金属材质，模拟镀锡插针的光亮质感；电位器、贴片元件分别对应赋予黑色哑光塑料、深棕色陶瓷材质，还原不同电子元件的真实触感。灯光设置上采用三点布光方案，主光源从侧上方45度角投射，模拟自然光照射效果，添加柔和的阴影投射，突出模块的立体层次；辅助光源从另一侧补光，消除元件缝隙处的死黑区域；环境光调整为低亮度冷白色，提升整体画面的通透度。场景设置中添加浅灰色接地平面，接收模块投射的柔和阴影，避免模型呈现悬浮感。模型完整保留了各零件的独立特征，支持后续的结构拆解、装配干涉检查，也可直接导入循线机器人、小型移动机器人的整机装配场景中，作为传感器组件完成整机的布局验证与外观渲染。设计过程中严格把控各元件的装配间隙，还原实物中元件与基板的贴合关系，排针的伸出长度、电位器的高度、红外管的突出距离均与实物保持一致，确保三维模型可直接用于3D打印验证外壳适配、教学演示结构原理、虚拟样机调试等场景。
