RCW-0001超声波测距传感器三维建模作品

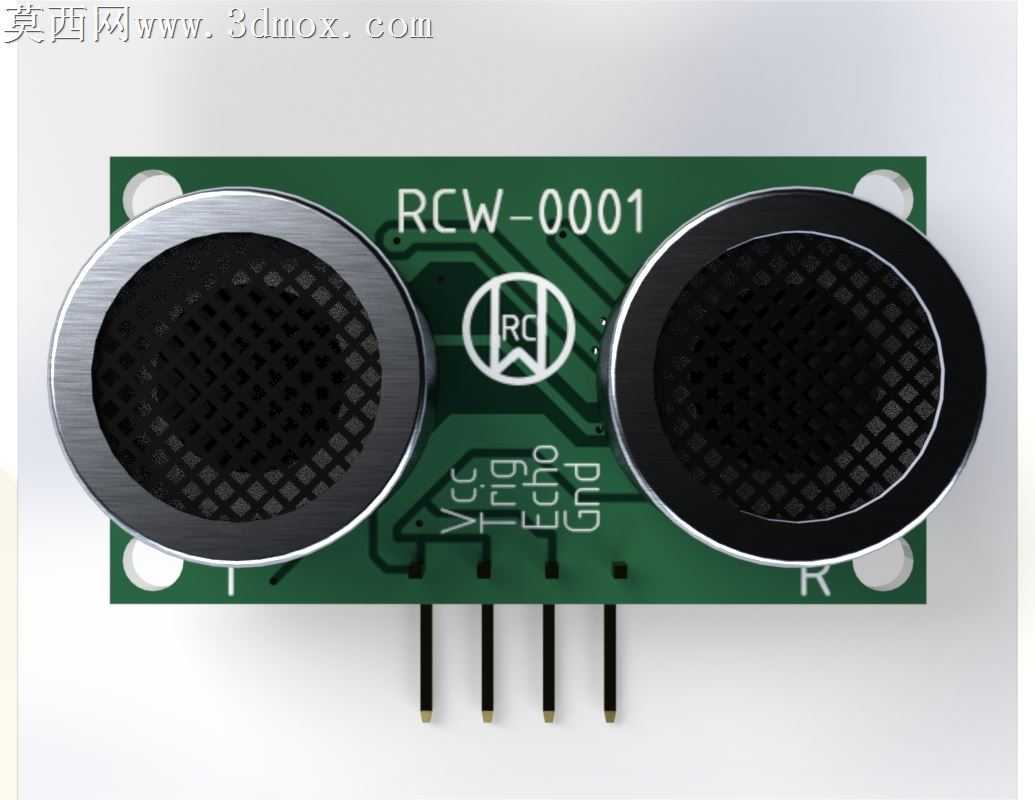

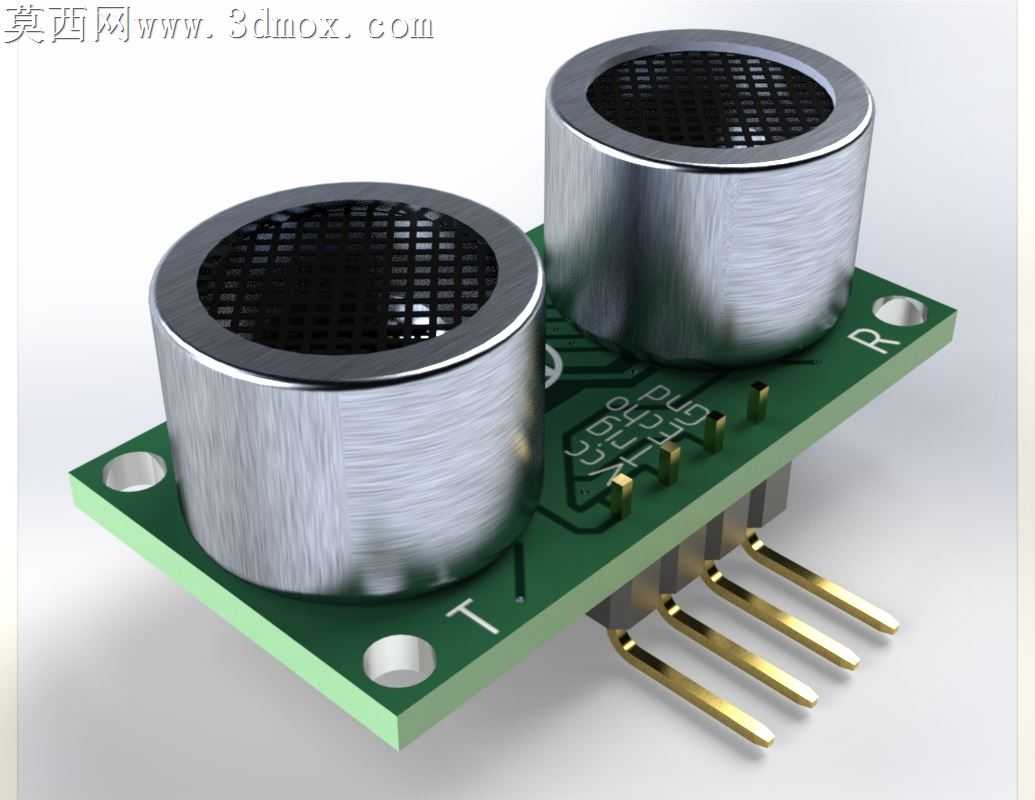

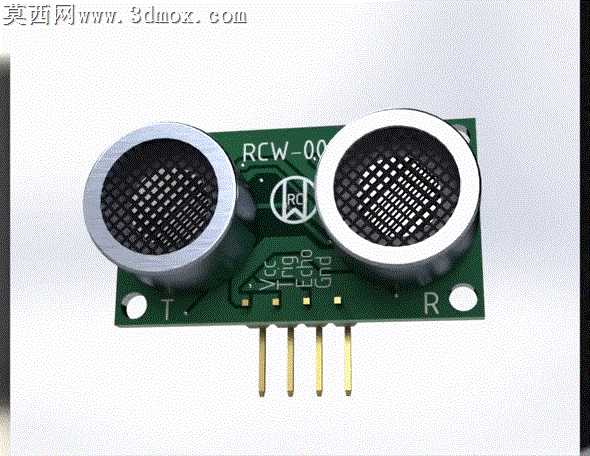

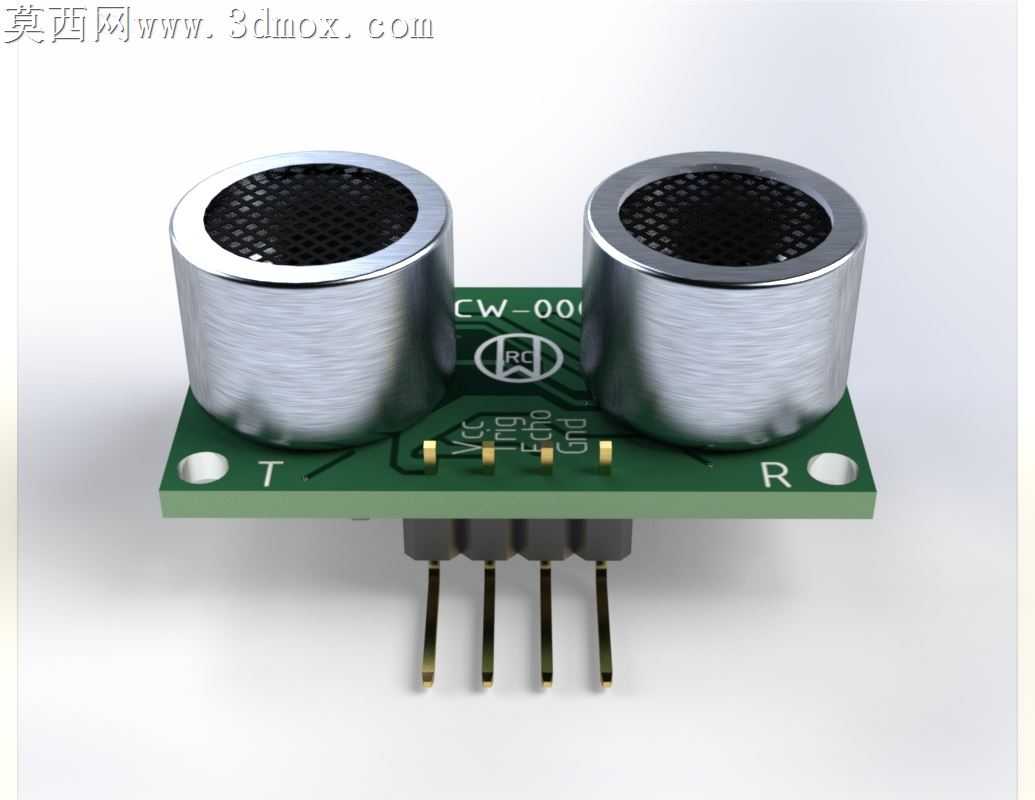

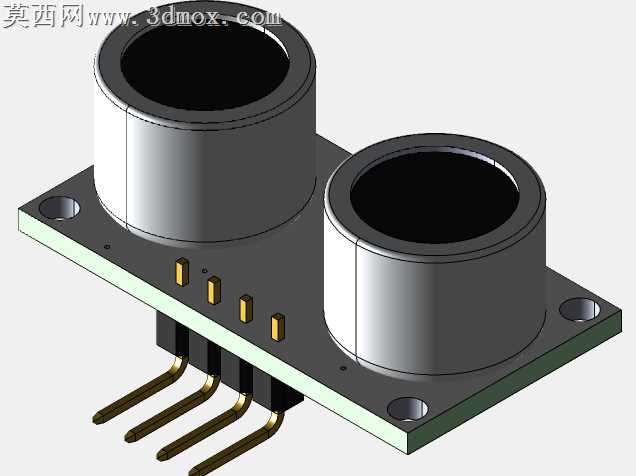

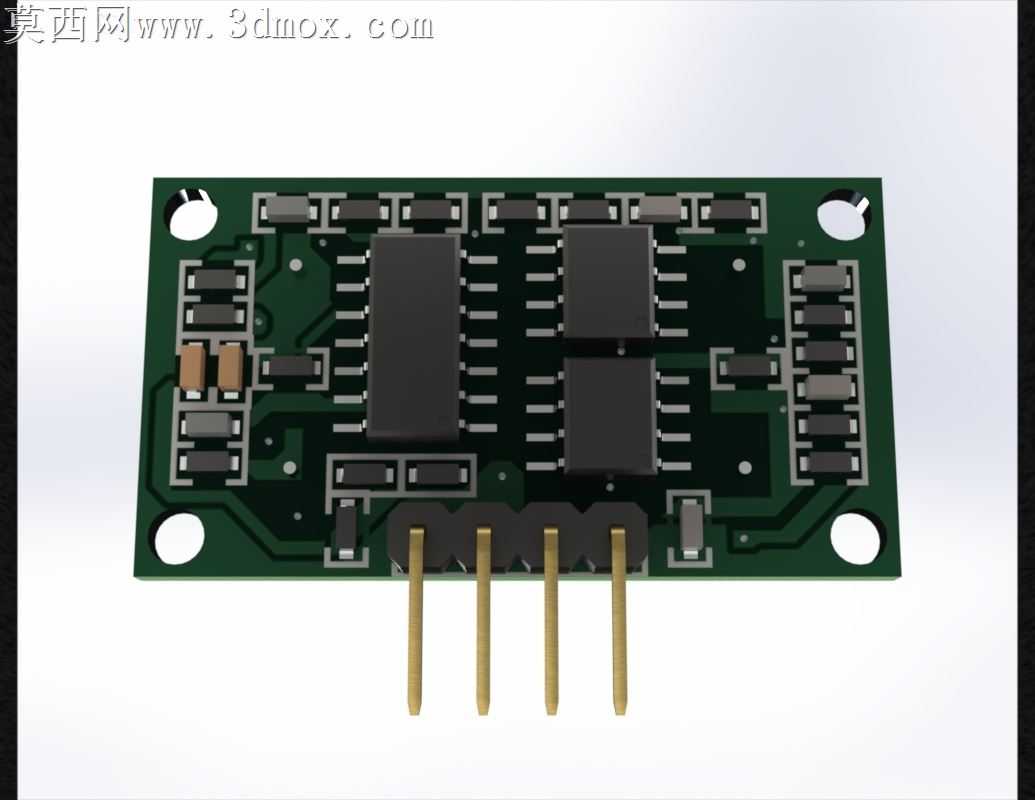

本作品为RCW-0001超声波测距传感器的高精度三维建模成果，建模过程严格参照实物尺寸与结构特征完成，整体还原度达到工业应用级标准。建模阶段首先对传感器实物进行结构拆解，将整体划分为PCB基板、超声波收发探头、排针引脚三个核心结构模块，采用参数化建模方式逐一构建各部件特征：PCB基板部分精准还原了板身的矩形轮廓、边角定位孔、表面丝印标识的布局，对板身厚度、焊盘凸起细节都做了对应建模处理，保证基板部分的结构精度；两个超声波收发探头采用对称式布局建模，还原了探头金属外壳的圆柱形态、端面网罩的网格镂空结构，对探头与基板连接的基座过渡部分做了平滑处理，还原金属外壳的哑光金属质感与网罩的细密通透特征；底部排针引脚部分按照标准2.54mm间距建模，还原四根排针的圆柱形态、镀金表面的金属光泽，以及排针与基板焊盘的连接结构。材质与渲染阶段，针对不同部件匹配对应材质属性：PCB基板采用哑光深绿色板材材质，还原电路板表面的细微磨砂质感，表面丝印标识采用白色哑光油墨材质，精准还原标识的位置与内容；超声波探头外壳采用磨砂银灰色金属材质，端面网罩采用黑色哑光工程塑料材质，通过材质参数调整还原网罩的镂空通透视觉效果；排针引脚采用亮面镀金金属材质，还原金属引脚的反光特性。渲染阶段采用柔和的无影布光方案，多角度呈现传感器的结构细节，保证各部件的材质质感真实自然，同时输出了适配多场景应用的渲染文件。设计思路上，本模型严格遵循实物的电气结构特征，还原了该传感器兼容HC-SR04协议的硬件结构特点，模型包含的多格式文件可直接用于机器人避障项目的结构装配仿真、硬件布局验证、教学演示等场景，各部件的建模精度满足装配干涉检查、结构展示等专业需求，可直接导入各类三维装配场景中使用，无需二次调整结构尺寸。
