FN FAL步枪活塞杆结构三维建模

导气式自动枪械的活塞杆作为自动机动力传递的核心零件，其结构设计直接决定了自动循环的可靠性与射击寿命，本次建模的FN FAL活塞杆对应经典7.62mm口径自动步枪的导气系统核心部件，适配L1A1、SLR等同系列衍生型号的自动机装配需求。从实际装配场景来看，该零件安装于枪管下方的导气管组件内，前端承接导气孔导出的火药燃气推力，后端与枪机框的撞击面配合，将火药燃气的压力转化为枪机后坐的动能，完成开锁、抽壳、抛壳、供弹、闭锁的全套自动循环动作，是短行程活塞导气结构中承担动力输出的关键执行件。

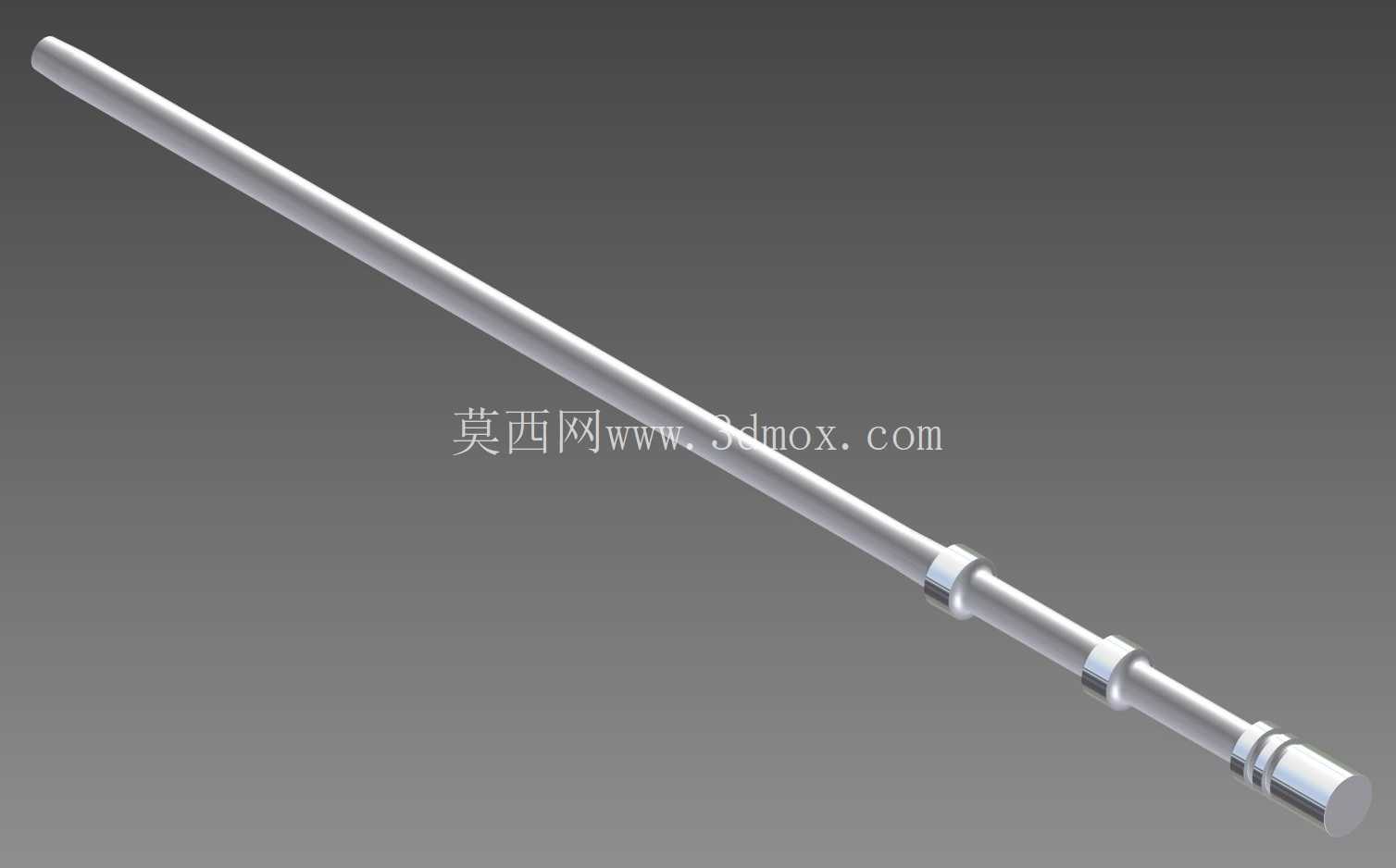

从结构设计逻辑来看，该活塞杆采用细长轴类布局，整体沿轴向分为活塞头段、定位轴颈段、细长杆身段、尾端撞击段四个功能区域，各段直径沿轴向阶梯变化，没有多余的冗余结构。活塞头段位于零件最前端，外径与导气箍内的活塞腔内径采用小间隙配合，配合面设置有密封槽结构，可减少火药燃气的泄漏量，保证推力传递效率；定位轴颈段设置有两处环形凸台，与导气管内壁的定位衬套配合，限制活塞杆在往复运动过程中的径向晃动量，避免细长杆身出现偏磨、卡滞问题，两处凸台的间距经过匹配设计，对应活塞的最大行程位置，防止活塞过位撞击导气管尾部结构；细长杆身段为等直径光轴结构，长径比接近25:1，建模过程中严格控制了同轴度公差，保证全段轴线与活塞头、尾端撞击面的垂直度，避免运动过程中出现别劲问题；尾端撞击段设置有两处环形卡槽与末端平撞击面，卡槽用于安装复位簧的定位挡圈，平撞击面与枪机框的对应接触面贴合，保证撞击力沿轴向传递，减少侧向分力对枪机框运动轨迹的干扰。

从安装边界与尺寸匹配角度来看，该活塞杆的总长度适配FN FAL标准长度步枪的导气管组件安装空间，活塞头的最大外径对应导气箍活塞腔的标准内径，两处定位凸台的外径与导气管内衬套的内径间隙控制在0.02-0.04mm之间，既保证运动顺畅，又不会出现过大的径向窜动；尾端的直径适配枪机框前端的让位孔尺寸，复位簧安装后活塞杆的初始位置对应活塞头封闭导气孔的状态，保证未击发时燃气不会提前泄漏进入导气管。在实际工况中，活塞杆需要承受瞬时高温高压火药燃气的冲击，往复运动的瞬时速度可达8-12m/s，撞击瞬间的接触应力较高，因此建模时各阶梯轴的过渡位置均采用圆角过渡，避免应力集中导致的杆身断裂问题，表面粗糙度要求对应活塞杆身外圆Ra0.8、配合面Ra0.4的加工要求，减少运动过程中的摩擦阻力。

从工程应用的角度来看，该模型可用于枪械结构原理教学、导气式自动机动力学仿真、备件测绘复刻等场景，建模过程中还原了零件所有的功能结构特征，没有对关键配合尺寸进行简化，可直接导入动力学仿真软件进行自动机循环的载荷计算，也可作为结构设计人员参考短行程活塞结构设计的具象案例，理解细长轴类传动零件在高速往复运动工况下的结构设计要点，包括同轴度控制、定位结构设置、应力集中规避、配合间隙选取等实际工程问题的处理思路。不同于普通的细长轴零件，枪械活塞杆的工作环境存在高温、高速冲击、瞬时高载荷的特点，因此结构上没有设置多余的装饰性特征，所有的环形槽、凸台、端面都具备明确的功能指向，每一处直径变化都对应着装配、运动、受力的实际需求，这也是枪械零件结构设计的典型特征——在满足强度与功能要求的前提下尽可能简化结构，减少不必要的重量与加工复杂度。
