多层立式复古蒸汽机结构展示模型

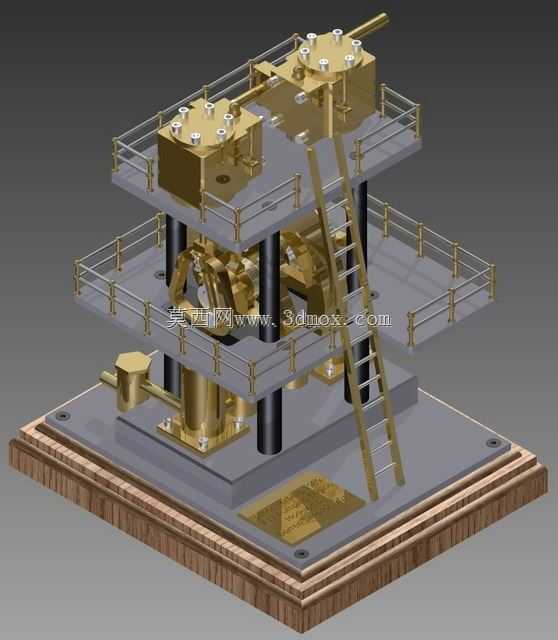

　　该蒸汽机模型还原了立式多层布置的蒸汽动力机组结构，整体采用分层承载的框架式设计，底部设置带木质包覆的安装基座，基座上预留对应地脚安装的固定孔位，可适配不同展示台架或实验台的安装需求，安装边界需预留周边不小于机组本体宽度15%的操作空间，用于日常检视管路连接、阀门操作及传动部件维护。从结构布局来看，机组分为三层功能平台，每层平台边缘设置标准化安全护栏，平台之间通过斜向爬梯连通，满足日常巡检的通行需求，平台支撑采用黑色立式立柱搭配金属连接件，保证多层结构的整体刚性，避免运行过程中出现结构共振。核心动力部件集中布置在下层平台区域，包含蒸汽分配缸、活塞传动组件、曲柄连杆机构，蒸汽通过管路输送至各做功气缸，将蒸汽的热能转化为旋转机械能输出，

　　管路走向沿平台立柱与护栏内侧排布，既避免干涉人员通行，也能减少管路长度带来的蒸汽热损耗。中层与上层平台布置控制阀组、蒸汽调节部件及附属储汽组件，各阀门的操作位置均预留足够的操作空间，操作人员站在对应平台即可完成蒸汽流量调节、压力监控、管路通断操作，无需额外搭设辅助操作设施。设备的做功部件外部做了可视化的结构呈现，可清晰观察到曲柄连杆的运动轨迹、气门的开合联动关系，对于动力原理教学、机械结构演示场景有较强的适配性，也可作为蒸汽动力设备结构设计的参考样例。在设计思路上，该结构优先考虑功能分区的合理性，将高频操作的阀组布置在便于触及的中层平台，大质量的核心做功部件下沉至下层，降低整机重心，提升运行稳定性，同时将管路与支撑结构整合布置，

　　减少冗余的支撑构件，在保证结构强度的前提下压缩整机外形尺寸。整机的金属构件做了分色处理，运动部件、支撑部件、管路部件采用不同外观质感区分，便于快速识别不同功能的构件，在做结构拆解、装配模拟时可快速对应零件归属。安装层面，底部基座的地脚孔位采用对称排布设计，可适配通用的T型槽实验台安装，也可通过膨胀螺栓固定在混凝土地基上，安装时需保证基座水平度偏差不超过千分之二，避免传动部件出现偏磨，影响动力输出效率。该类立式蒸汽机早年多用于小型工厂动力输出、船舶辅助动力、教学演示装置，其分层布置的结构形式在占地空间有限的应用场景下有明显优势，相比卧式蒸汽机可减少60%左右的地面占用面积，同时将操作面分层设置，可实现多人同时操作不同功能部件，

　　提升操作与维护效率。模型完整还原了设备的装配关系，各零件之间的配合公差、连接方式均按照实际蒸汽机的设计规范呈现，包括气缸与活塞的间隙配合、管路法兰的密封连接结构、护栏与平台的螺栓固定方式、爬梯与平台的铰接结构，可直接用于装配工艺模拟、运动仿真分析，也可作为蒸汽动力类产品科普展示的载体。
