立式单缸往复式蒸汽机结构展示模型

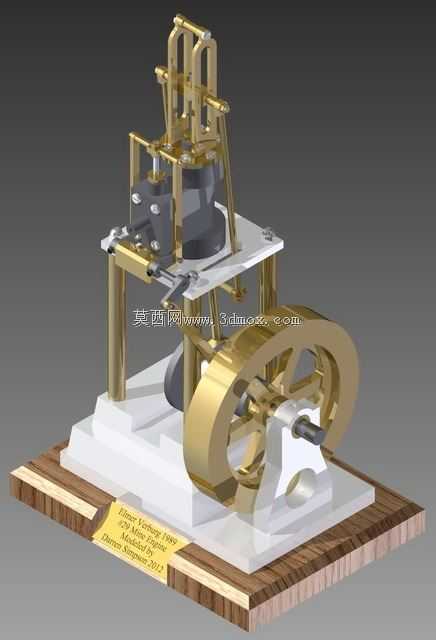

　　这款立式单缸往复式蒸汽机模型，完整还原了早期小型固定式蒸汽动力装置的核心传动与支撑结构，整体采用立式布局搭配木质安装底座，上部为配气与缸体组件，中部集成曲柄飞轮传动单元，下部为白色铸造式支撑基座，所有运动副的配合间隙、构件连接逻辑均按照实际蒸汽机的运行原理做了等比例还原，可直观呈现蒸汽热能向旋转机械能的完整转换过程。从实际应用场景来看，这类小型立式蒸汽机在蒸汽动力普及阶段，常作为小型工坊的动力源，驱动车床、水泵、小型发电机等负载，也可作为教学演示用具，帮助学习者理解外燃机的工作逻辑，相比卧式蒸汽机，立式布局的占地面积更小，对安装场地的平整度要求更低，适合空间局促的小型作业场所使用。设备的核心功能是通过蒸汽在缸体内的膨胀做功，

　　推动活塞做上下往复运动，再通过十字头滑块将直线运动传递给连杆，最终带动曲轴与飞轮输出连续旋转扭矩，飞轮采用大直径厚重结构设计，一方面可以储存做功冲程的能量，带动活塞完成排气、进气的非做功冲程，保证运转的连续性，另一方面大直径轮体的转动惯量可以有效降低输出转速的波动，让动力输出更平稳。从设计思路来看，这款结构采用了开放式的机架设计，四根立式立柱作为上部缸体组件的支撑结构，既保证了支撑刚度，又能让内部的配气机构、十字头传动结构完全外露，方便观察运动过程，配气机构采用滑阀式配气结构，通过曲轴端的偏心轮带动滑阀往复移动，精准控制进排气的时序，无需额外的控制单元即可完成配气循环，这种纯机械的配气逻辑可靠性极高，在早期蒸汽设备中应用极为广泛。

　　安装边界方面，模型底部的木质底座为整板式结构，四个角为安装固定位，实际安装时需要保证底座水平，避免因倾斜导致曲轴、连杆的偏磨，上部的缸体组件与下部基座通过立柱连接，整体重心落在底座中心区域，运转时的振动可以通过厚重的底座吸收，无需额外做混凝土基础固定，适合桌面放置或者小型台架安装。外形尺寸上，整体高度约为底座长度的1.2倍，飞轮直径约占整体宽度的三分之二，侧向突出的曲轴输出端可直接连接皮带轮或者联轴器，向外输出动力，输出端的轴径与支撑轴承的配合采用间隙配合，保证运转时的转动灵活性，同时预留了润滑脂加注的位置，可定期对运动副做润滑维护，降低磨损。结构细节上，缸体外部的散热鳍片结构可以帮助缸体维持稳定的工作温度，

　　避免局部过热导致的构件变形，十字头部位的导轨采用平行双导轨设计，限制活塞的侧向摆动，保证活塞始终沿竖直方向运动，减少缸套的偏磨，连杆两端的铰接点均采用销轴连接，可拆解维护，飞轮与曲轴之间采用键连接，保证扭矩传递的可靠性，不会出现打滑空转的问题。这类结构的建模过程中，需要重点关注各运动构件的行程匹配关系，活塞的行程长度需要与曲轴的偏心距严格对应，配气滑阀的运动行程需要与偏心轮的偏心量匹配，否则会出现进排气时序错乱，无法正常模拟运转过程，同时所有铰接部位的配合间隙需要控制在合理范围，既不能因为间隙过大出现运动松垮，也不能因为间隙过小导致运动干涉，尤其是飞轮与基座之间的间隙、连杆与机架立柱之间的间隙，需要在建模时提前做干涉检查，保证模拟运转时所有构件都不会发生碰撞。
