卧式单缸往复式蒸汽机教学演示结构

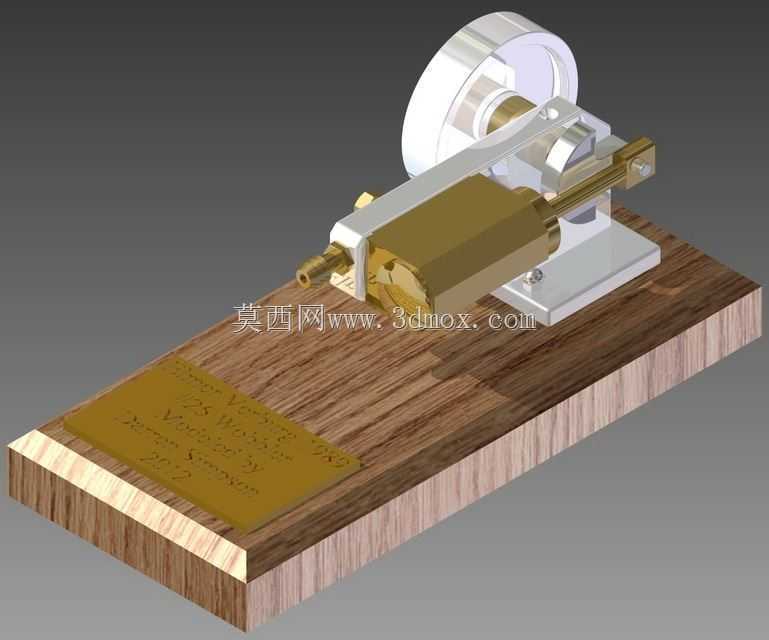

　　这套往复式蒸汽机结构，核心适配热能动力教学演示、小型动力装置原理验证场景，在职业院校机械原理实训、科普场馆动力装置展陈、小型复古动力装置改装领域都有明确的应用价值。整套结构采用卧式布局，将气缸总成、曲柄飞轮组件、滑动阀配气机构全部集成在实木安装基座上，安装边界完全贴合基座平面，所有外露运动部件无超出基座边缘的突出结构，基座预留的铭牌安装位可直接粘贴参数标识，无需额外打孔加工，整体安装固定仅需在基座四角预留M4规格的安装孔位即可完成台架固定，适配常规实训台的安装孔距标准。

　　从功能特性来看，这套结构完整复现了单缸滑阀式蒸汽机的完整动力循环：高压蒸汽从气缸前端的进气接头进入，通过滑动阀的往复运动精准控制气缸两侧的进排气时序，推动活塞做直线往复运动，再通过十字头结构连接活塞杆与曲柄连杆，将直线运动转化为飞轮的旋转运动，飞轮采用大直径轮式结构，自身转动惯量可有效抵消活塞往复运动的死点冲击，保证动力输出的连续性，整套传动链路的运动副全部采用间隙配合设计，活塞与气缸壁的配合间隙控制在0.02-0.03mm区间，既保证运动顺滑无卡滞，又能减少蒸汽泄漏量，提升动力转换效率。

　　设计思路上完全遵循经典小型蒸汽机的工程化逻辑，没有做多余的装饰性结构，所有零部件的尺寸都围绕运动行程做匹配：气缸内径与活塞行程的比值控制在1:1.2的区间，兼顾低速扭矩输出与结构紧凑性，曲柄的回转半径严格对应活塞行程的二分之一，避免出现运动干涉；十字头导轨采用一体式铣削结构，与气缸座集成加工，保证活塞杆的运动同轴度，减少侧向力带来的磨损；滑动阀的驱动偏心轮与曲柄保持固定相位差，精准匹配进排气的提前角与滞后角，保证配气时序符合热力学循环要求。

　　实际应用中，这套结构接入0.3-0.5MPa压力的饱和蒸汽即可稳定运转，输出轴可通过飞轮端的联轴器连接小型发电机、水泵等负载，直观演示热能到机械能的能量转换过程；在教学场景下，所有零部件都可拆解装配，能让学习者清晰观察配气机构、曲柄连杆机构的运动配合关系，理解蒸汽机的工作原理；在展陈场景下，木质基座搭配金属加工的气缸、飞轮部件，兼具机械质感与展示效果，无需额外加装防护结构即可安全演示，运动部件的线速度控制在安全范围内，不会对观摩人员造成机械伤害。整套结构的外形尺寸控制在小型台架可容纳的范围，长度方向不超过300mm，宽度方向不超过150mm，高度方向不超过120mm，可直接放置在常规实训台、展陈柜中使用，无需预留过大的操作空间，安装时仅需保证基座水平即可，没有特殊的安装基础要求，日常维护仅需定期在各运动副处加注轻质润滑油，即可保证长期运转无卡滞。
