雅马哈Freego踏板车驱动传动轮盘结构

这款传动轮盘是踏板式燃油摩托车CVT变速系统的核心从动端承载构件，主要匹配小排量通勤踏板车型的动力传递需求，日常应用场景覆盖城市通勤代步、短途载物出行等民用摩托使用工况，直接参与发动机动力到后轮的扭矩传递与变速比调节过程，是保证踏板车无级变速功能平顺运行的关键结构件。

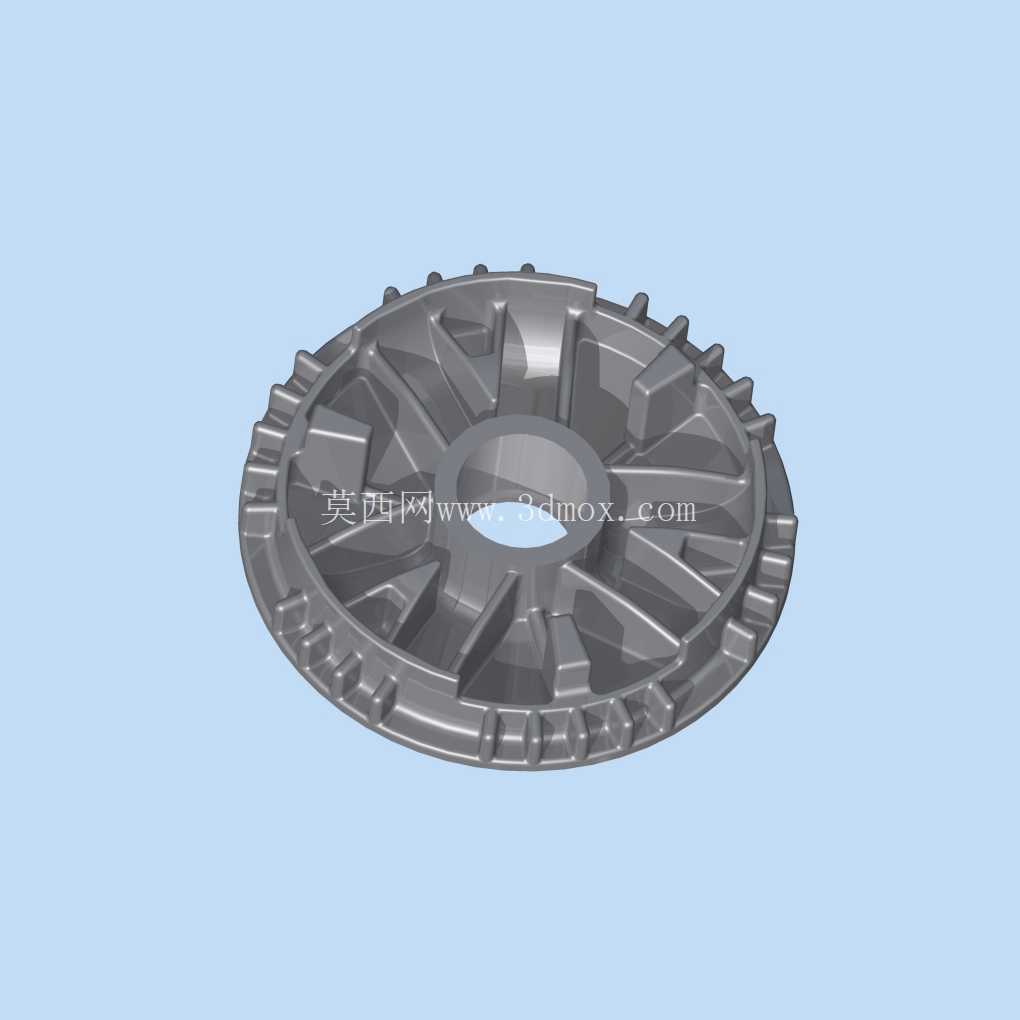

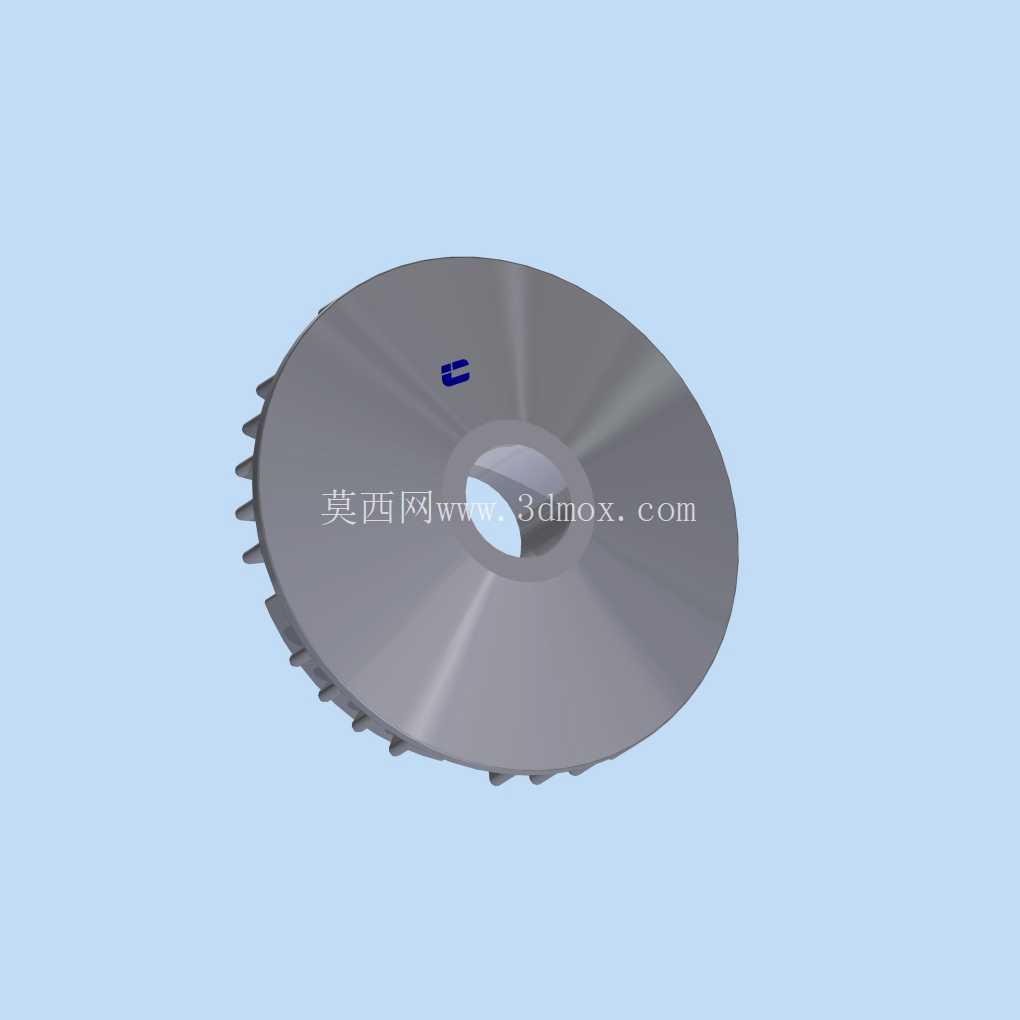

从实际装车用途来看，该构件作为CVT传动系统中主动轮与从动轮组件的配合部件，工作时随发动机转速变化，配合皮带的径向位移实现传动比的连续改变，不需要驾驶者手动操作离合与换挡结构，就能匹配不同行驶工况下的动力输出需求，起步阶段提供足够的低扭传递能力，高速巡航阶段维持合理的传动比降低发动机运转负荷。轮盘的外缘周向设置的凸起定位结构，主要用于约束传动皮带的轴向窜动，避免皮带在高速运转过程中出现脱槽、偏磨问题，中心的轴孔结构用于和从动轮轴系配合，保证轮盘运转时的同轴度，降低高速旋转时的动不平衡量。

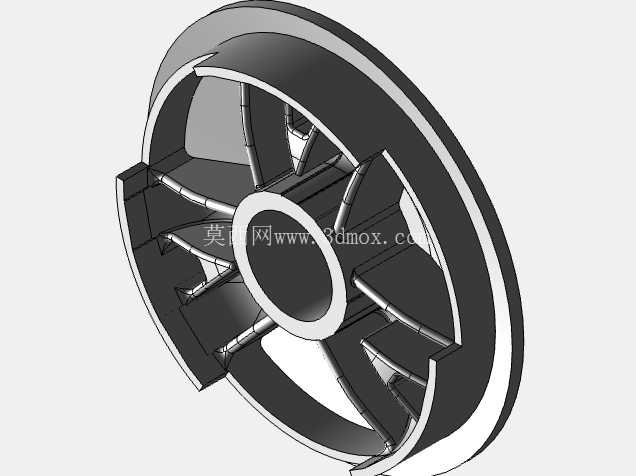

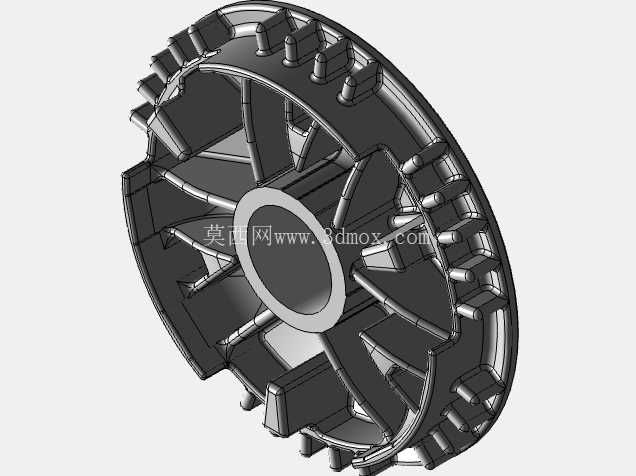

设计层面上，轮盘整体采用辐条式镂空结构，并非实心圆盘设计，一方面是在保证结构强度满足扭矩传递要求的前提下，尽可能降低构件自身的转动惯量，减少发动机动力在驱动轮盘自身旋转上的损耗，提升动力响应速度；另一方面镂空的辐条间隙可以在轮盘旋转时形成导流风道，带走皮带与轮面摩擦产生的热量，避免长时间高负荷运转时皮带过热老化，延长传动皮带的使用寿命。轮盘与皮带接触的工作面做了均匀的弧度过渡处理，没有尖锐棱角，防止皮带在变速过程中径向移动时被硬边切割损伤，周向的加强筋结构沿着辐条走向分布，在不增加整体壁厚的前提下提升了轮盘的抗扭刚度，避免大扭矩输出时轮盘出现形变导致传动打滑。

从安装边界来看，该轮盘的中心轴孔尺寸与对应车型的从动轮轴径完全匹配，装配时不需要额外做衬套适配，轮盘的整体外径尺寸严格匹配对应车型传动箱的内部安装空间，不会和传动箱内壁、周边的启动机构、减速齿轮组件发生运动干涉；轮盘的轴向厚度也和原厂皮带的宽度适配，保证皮带在整个变速行程内都能和轮盘工作面保持足够的接触面积，不会出现接触面积不足导致的打滑、动力传递效率下降问题。周向的散热齿结构除了散热作用外，还可以在轮盘旋转时将传动箱内的磨损碎屑甩到箱体内壁，避免碎屑夹在皮带与轮面之间加剧工作面的磨损。

在实际维修替换场景中，该构件的尺寸精度直接影响CVT系统的运行平顺性，如果轮盘的同轴度偏差过大，高速运转时会产生明显的车身抖动，同时加速皮带的偏磨；如果工作面的粗糙度不达标，会导致皮带磨损速度加快，传动过程中出现异响。建模过程中对轮盘的每一处加强筋的厚度、辐条的过渡圆角、工作面的弧度都做了等比例还原，能够直接用于传动系统的装配干涉校验、运动仿真分析，也可以作为改装件设计、维修配件测绘的参考依据，帮助结构设计人员快速掌握这类踏板车CVT从动轮盘的结构特点，缩短相关产品的开发周期。
