数控制造BF25铣床改装结构三维设计

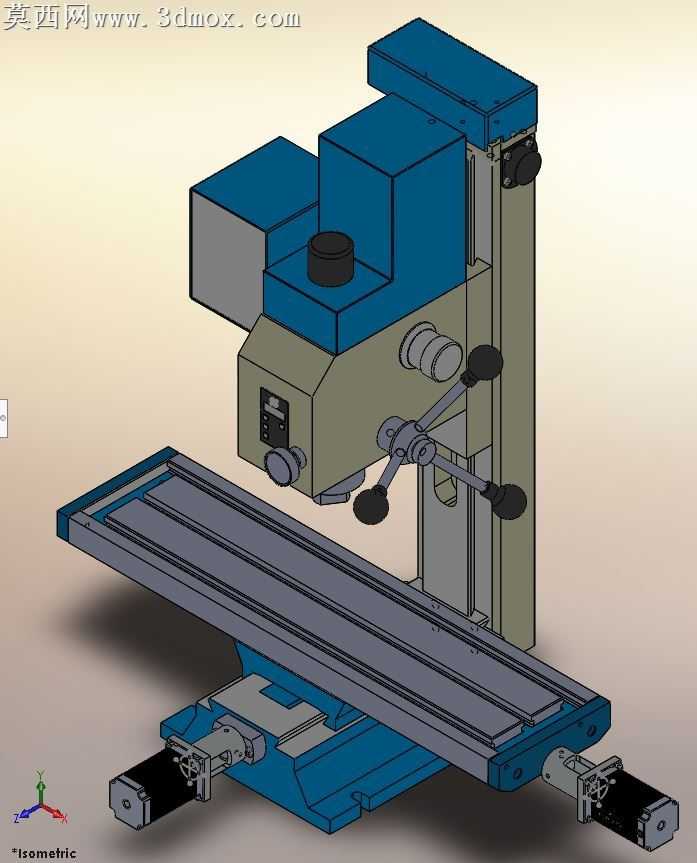

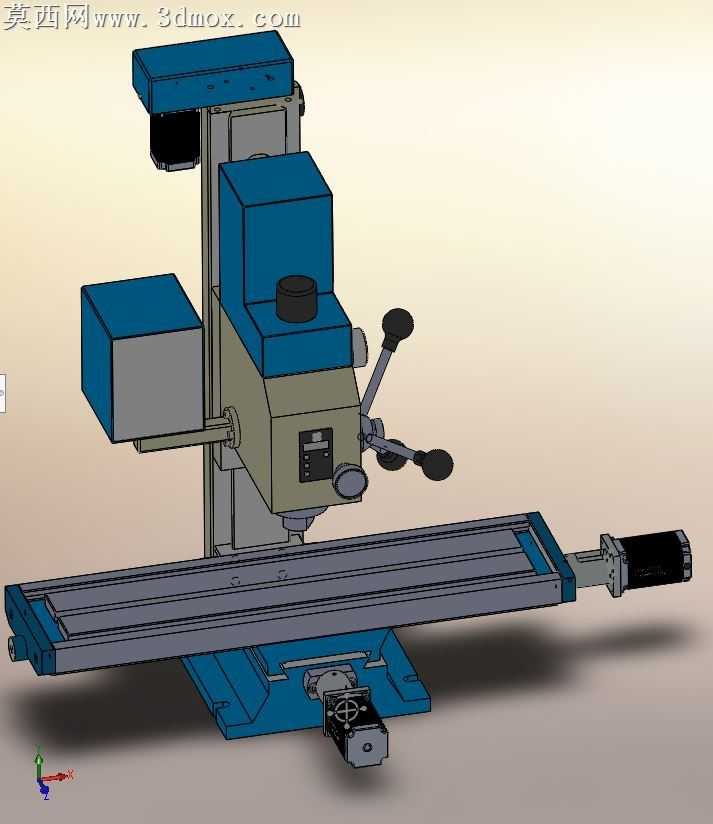

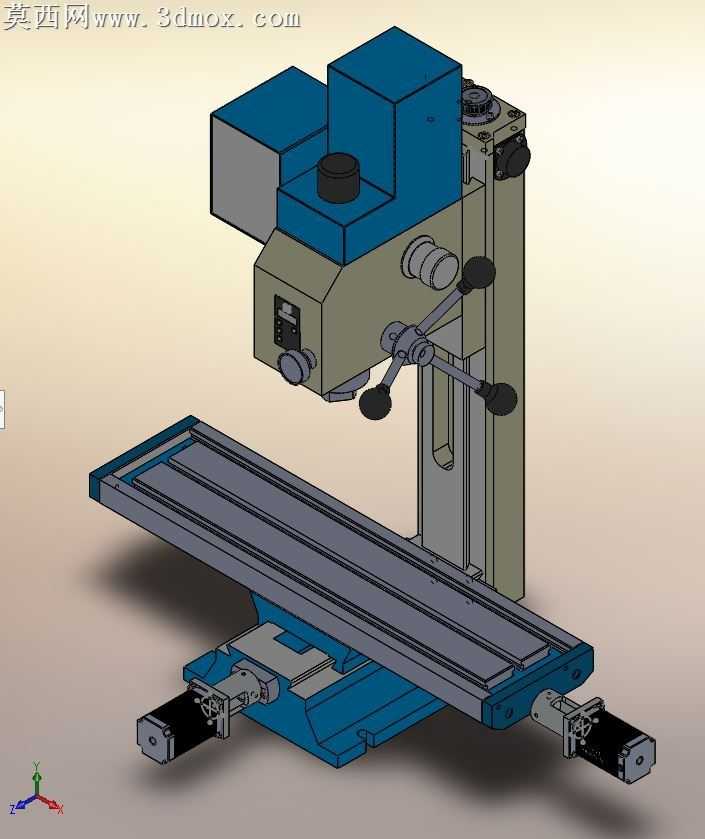

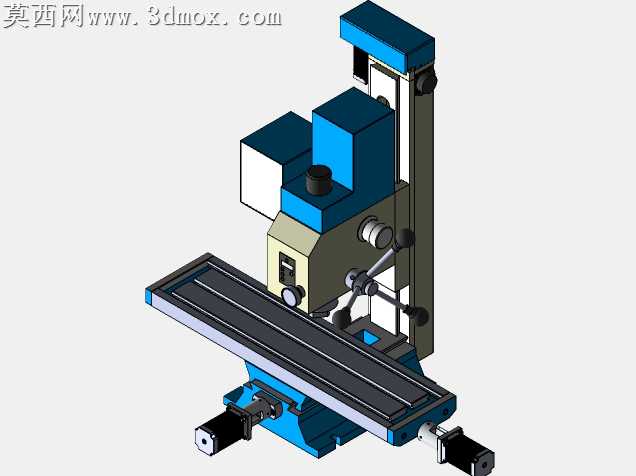

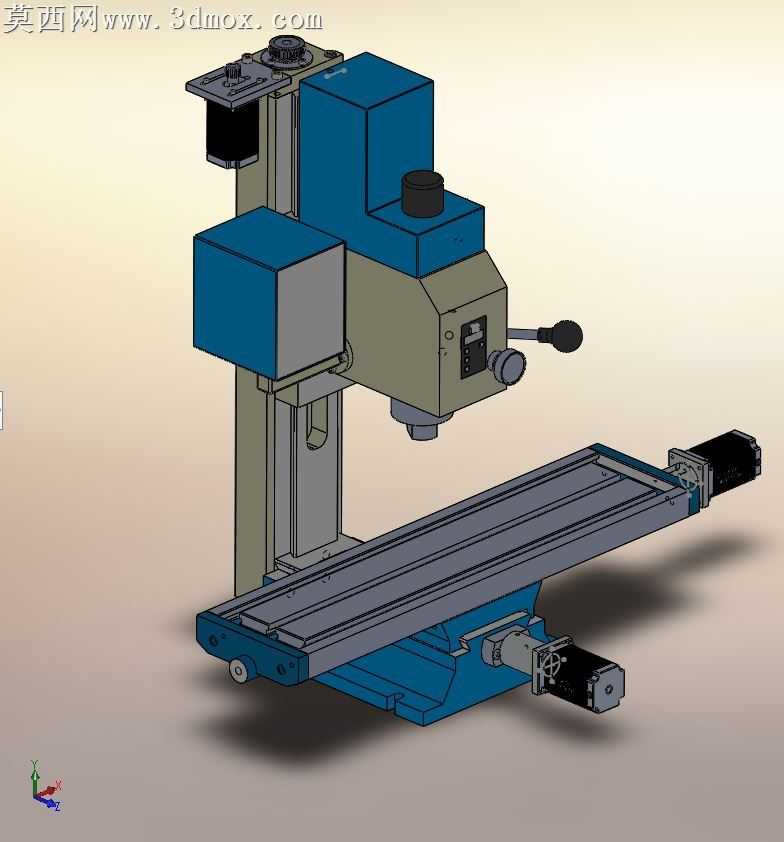

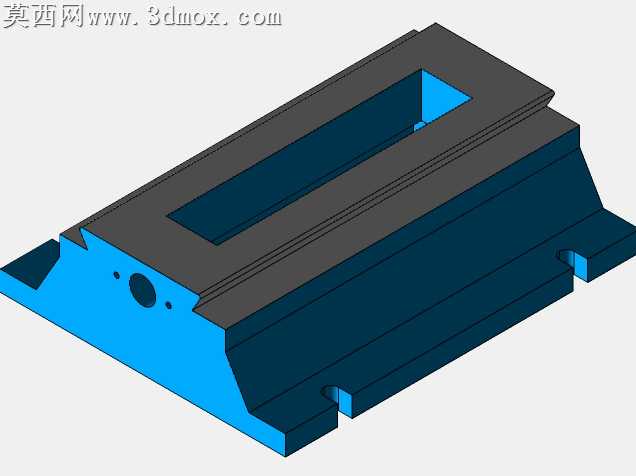

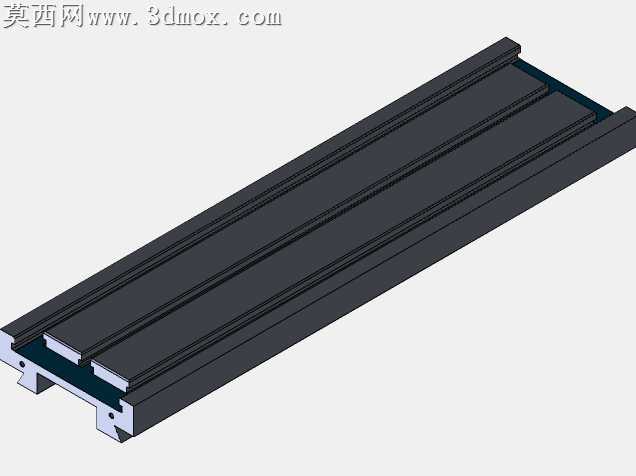

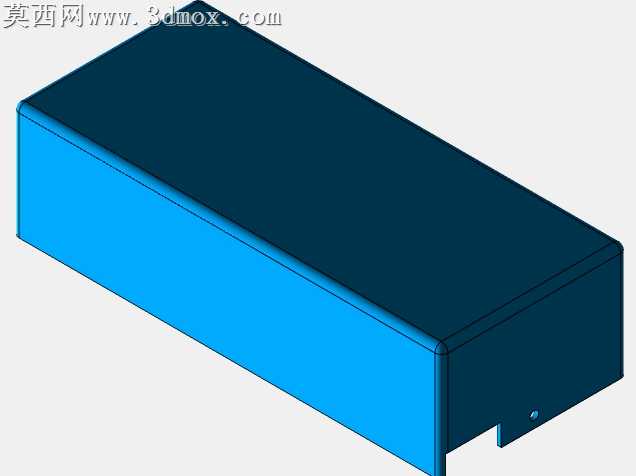

本作品为BF25铣床的数控化改装三维建模设计，整体建模过程严格遵循机械装配逻辑，先完成各独立零部件的参数化建模，再按照实际机床的装配约束关系完成总装搭建，确保各运动部件的行程、配合间隙符合真实设备的改装要求。建模过程中对铣床的核心结构做了精细化还原：床身部分采用灰铸铁质感的材质渲染，还原机床床身高刚性的材质特性，表面做了细微的磨砂质感处理，模拟铸造床身的真实表面纹理；主轴箱部分的操作手柄、调节旋钮、观察窗等细节均做了独立建模，手柄部分采用黑色工程塑料材质搭配金属质感的连接杆件，还原操作部件的真实触感；纵向工作台部分完整还原了导轨结构、丝杠传动组件、两端行程限位结构，工作台面做了T型槽的细节刻画，槽体的尺寸、间距均参考真实BF25铣床的参数设置，确保模型的结构合理性。在渲染表现上，采用了柔和的工业场景打光方案，主光源从侧上方投射，清晰呈现机床各部件的结构层次，辅助光源补充暗部细节，避免结构死角出现过暗的显示问题，不同材质的粗糙度、反光度参数做了区分设置：金属导轨部分设置了较高的反光度，模拟磨削加工后的金属表面质感；电机外壳、电控箱部分采用哑光蓝色漆面材质，还原工业设备常用的涂装效果；操作手轮部分做了防滑纹理的细节处理，提升模型的真实感。设计思路围绕BF25铣床的数控改装需求展开，在保留原铣床主体床身结构刚性的基础上，对进给轴的传动结构做了适配数控改造的结构调整，明确标注了各改装部件的安装位置与配合关系，完整呈现了从手动铣床到数控加工设备的改装结构逻辑，可作为小型铣床数控化改造的结构参考，帮助相关从业者直观理解改装后的整体布局与部件装配关系，避免改装过程中出现结构干涉、行程不足等问题。
