聚丙烯塑料盒单型腔注塑模具结构

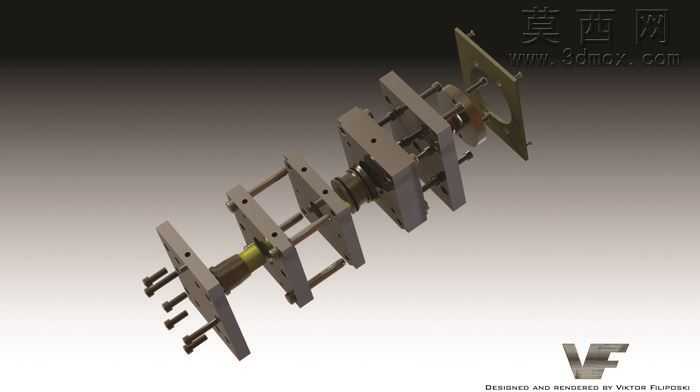

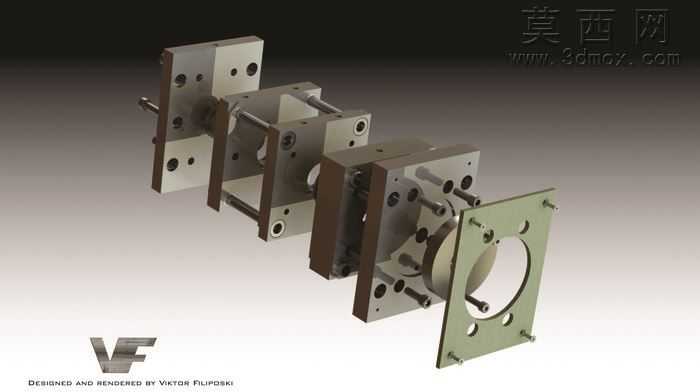

本作品为聚丙烯材质盒体的单型腔注射成型模具三维建模成果，建模过程依托三维参数化设计环境完成，整体装配逻辑遵循注塑模具的标准开模、合模动作顺序搭建，所有零部件均按照实际加工的尺寸公差要求进行参数化约束，可直接用于后续的工程图导出与加工参考。模型完整还原了注塑模具的核心功能结构，从进料端的浇口套开始，依次搭建了定位环、定模座板、定模板、型腔镶件、动模镶件、动模板、支承板、推板固定板、推板、动模座板等基础模架部件，同时配套设计了导柱导套导向组件，保证合模过程中型腔与型芯的精准对位，避免出现错模导致的塑件飞边、尺寸超差问题。顶出机构采用多根顶杆均匀排布的设计，顶杆位置对应盒体成型后的边缘受力区域，保证开模顶出时塑件受力均匀，不会出现顶白、顶穿、变形等缺陷，回程杆配套复位弹簧设计，可在合模过程中带动顶出机构自动复位，无需额外设置复位驱动结构。冷却系统围绕型腔与型芯的成型面排布循环水路，水路距离成型面的间距保持均匀一致，可在注射保压完成后快速带走型腔内的热量，让聚丙烯熔体均匀冷却固化，缩短成型周期，同时减少塑件因冷却不均产生的翘曲变形问题。渲染阶段对不同零部件赋予了贴合实际加工材质的外观属性，模架金属部件赋予哑光钢材材质，导柱导套等运动摩擦部件赋予光亮镀铬材质，弹簧部件赋予弹簧钢的深色金属质感，浇口套部位赋予对应热处理后的材质外观，整体渲染效果清晰区分各个功能部件，可直观展示模具的分层结构与装配关系。设计过程中针对聚丙烯材料的成型特性做了对应结构优化，聚丙烯熔体流动性较好，因此型腔与型芯的配合面精度设置较高，避免熔体溢料产生飞边，同时针对聚丙烯冷却收缩率的参数，对型腔与型芯的成型尺寸做了对应补偿，保证成型后的盒体尺寸符合设计要求。单型腔的结构设计适配小批量定制化的聚丙烯盒生产需求，模具整体结构紧凑，零部件排布合理，没有冗余的结构设计，既降低了模具的加工制造成本，也方便后续生产过程中的模具维护与易损件更换。
