0.33L矿泉水瓶PET吹塑成型模具结构

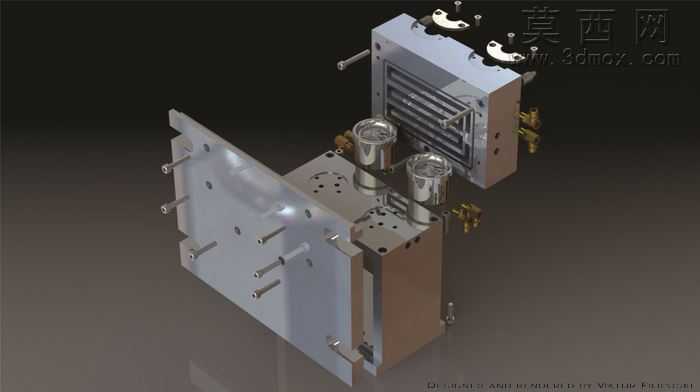

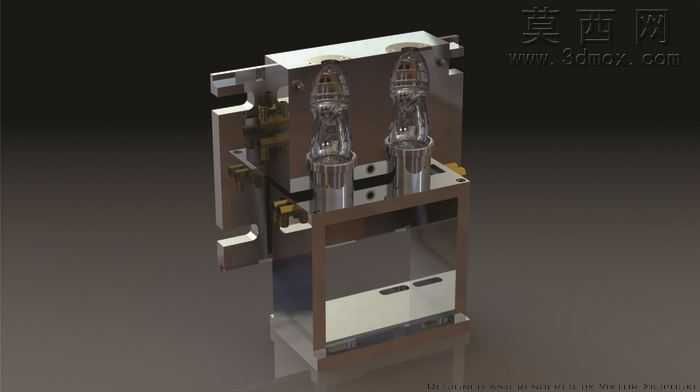

本模型为0.33L规格矿泉水瓶PET吹塑成型模具，采用SolidWorks完成全参数化三维建模，完整还原了吹塑模具的合模导向、型腔成型、吹气定位、模架支撑等核心结构。建模过程中针对PET吹塑工艺的成型特性，对瓶身螺纹成型区、瓶底凹陷结构、瓶身防滑纹理型腔做了精细化特征构建，所有配合面均按照实际模具的公差配合要求做了间隙预留，可直接用于结构验证与工艺模拟。渲染阶段采用金属钢材材质模拟模架与成型镶件的表面质感，对型腔内部的抛光面做了高反光材质参数调整，清晰呈现出模具合模后的分型面贴合状态，模架部分的紧固件、导向销、定位块等标准件均按照工业标准件库调用装配，保证结构比例与实际生产用模具完全一致。设计思路围绕小容量PET瓶的高速吹塑生产需求展开，采用一模两腔的型腔布局，平衡吹塑过程中的吹气压力分布与冷却水路排布，模具的开合模行程匹配常规吹塑设备的装模尺寸，上下模的导向结构采用精密导柱导套设计，避免合模过程中出现型腔错位导致的瓶身壁厚不均问题。模型中还还原了吹气杆的定位结构与瓶口夹持机构，完整呈现吹塑流程中瓶坯定位、高压吹气、冷却定型、开模取件的全流程对应的模具功能结构，所有非标准零件均做了可编辑的参数化特征设计，方便后续根据不同瓶型调整型腔尺寸与模架规格，材质分配上区分了模架的普通钢材、成型镶件的镜面模具钢、紧固件的标准件材质，渲染输出的效果图可直观展示模具的装配层级与内部成型结构，为吹塑模具的设计优化、教学演示提供完整的三维结构参考。
