车载剪式手摇汽车千斤顶三维设计作品

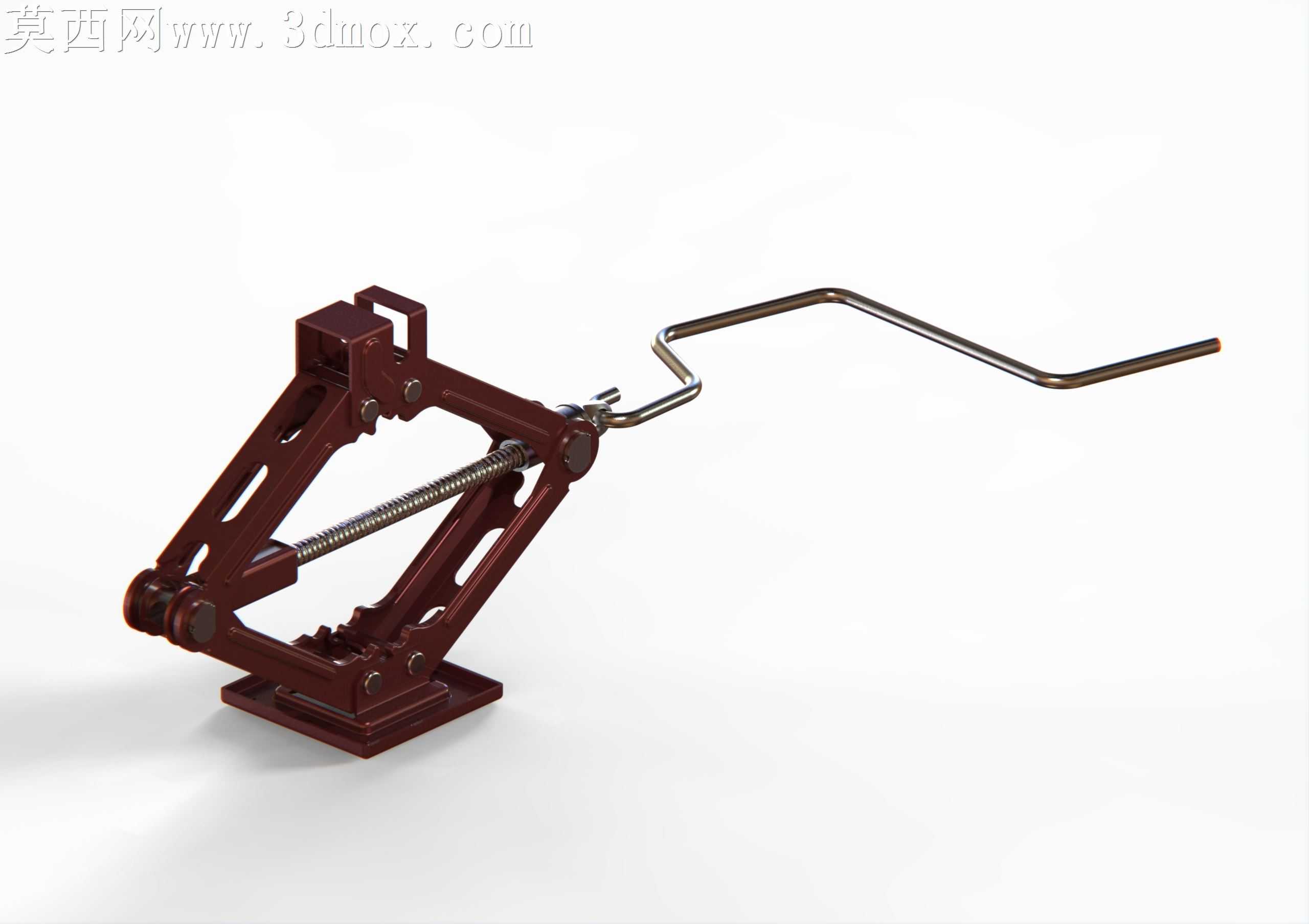

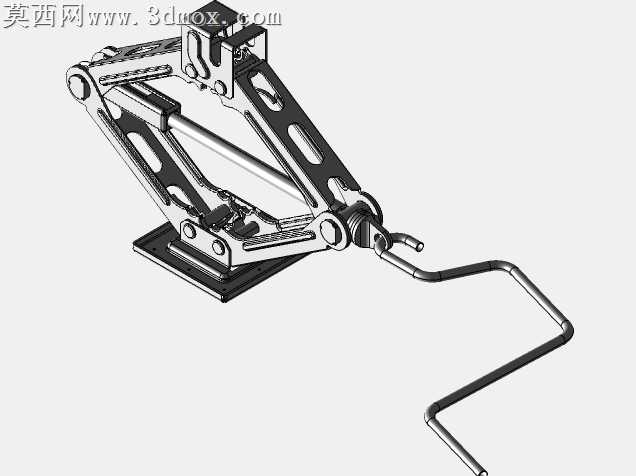

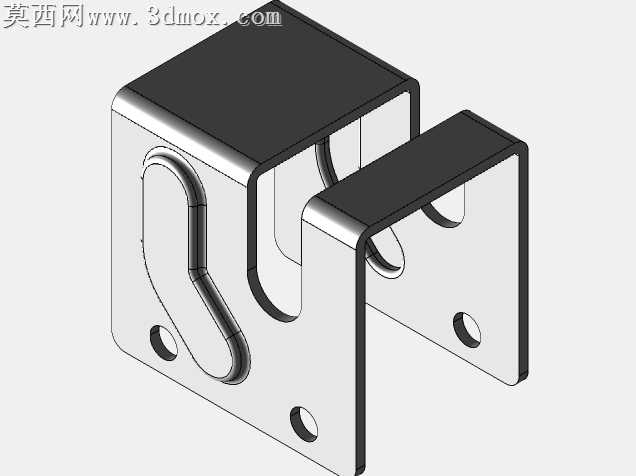

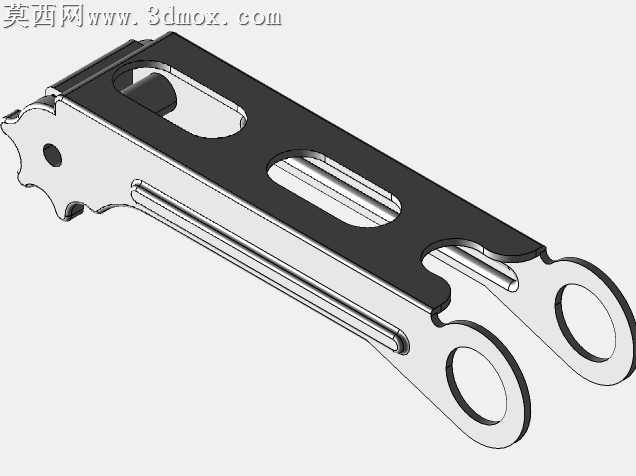

本作品为车载剪式手摇千斤顶的三维建模设计成果，建模阶段严格遵循实物等比例还原原则，先通过基准面定位搭建核心铰接支架的轮廓草图，对剪臂的镂空减重结构、底座的防滑支撑面、顶部托块的弧形贴合面逐一进行特征绘制，通过拉伸、切除、倒角等基础特征完成单个零件的实体构建，再按照实际装配关系完成铰接轴、传动丝杆、手摇摇臂的配合约束，确保所有铰接部位可实现模拟转动，丝杆传动副可模拟顶升过程中的进给动作，完整还原剪式千斤顶的机械运动逻辑。材质与渲染阶段，针对主体金属结构件赋予深棕红色金属烤漆材质，调整材质的粗糙度、反光度参数模拟漆面的哑光质感与边缘轻微磨损的真实效果，传动丝杆部位赋予镀锌亮面金属材质，还原丝杆表面光滑耐磨的金属特性，手摇摇臂采用弯折金属杆的镀铬材质表现，搭配场景内柔和的漫反射打光，添加底部柔和投影增强模型的立体感，多角度渲染时兼顾结构展示与视觉真实感，清晰呈现各部件的连接关系与外观细节。设计过程中重点考量剪臂的受力结构合理性，对上下铰接点的位置、丝杆的传动行程进行参数化调整，确保顶升行程范围符合车载千斤顶的常规使用需求，底座的支撑面积经过尺寸优化保证顶升时的稳定性，顶部托块的弧度设计适配汽车底盘的支撑点位，手摇摇臂的弯折角度符合人工操作的施力习惯，整体模型结构完整无冗余特征，各零件间无干涉问题，既可以作为机械结构教学的演示案例，也可用于车载工具产品的外观设计参考，完整呈现剪式机械顶升结构的设计逻辑与实物特征。
