卧式液压千斤顶三维结构设计作品

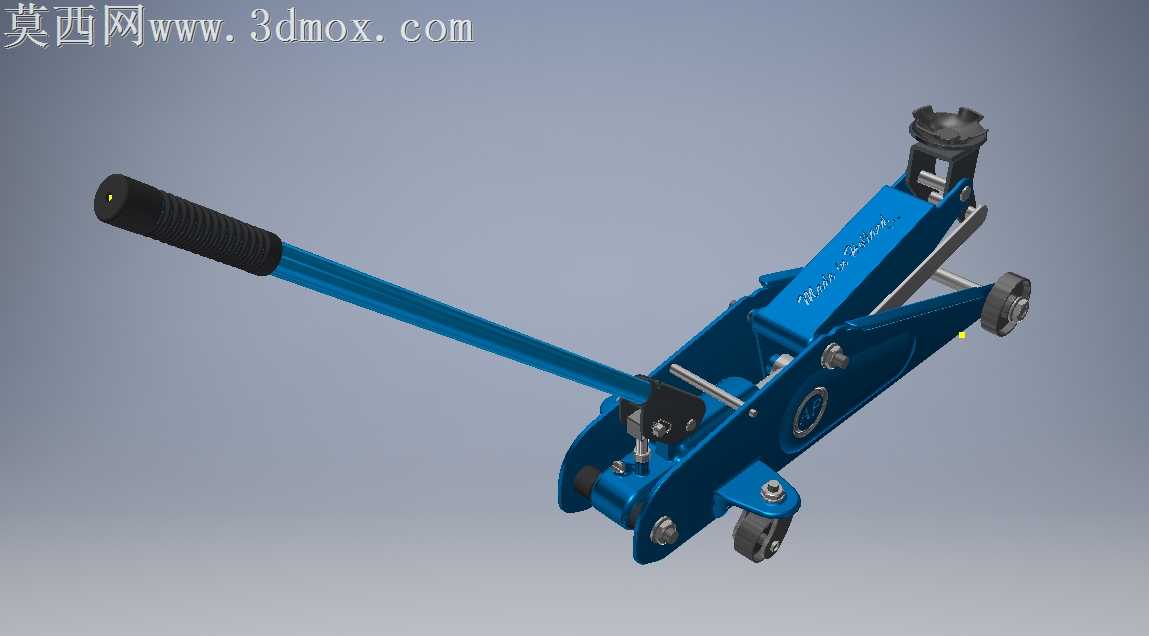

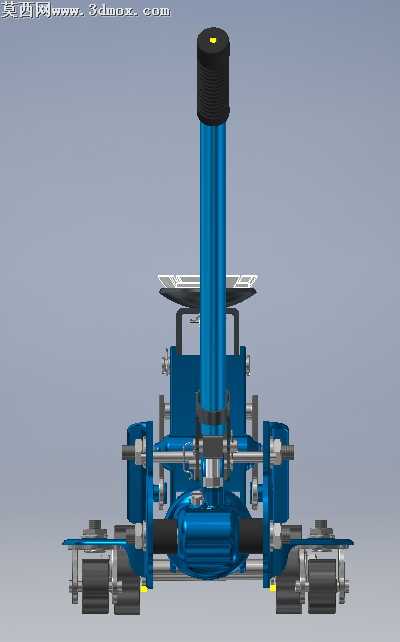

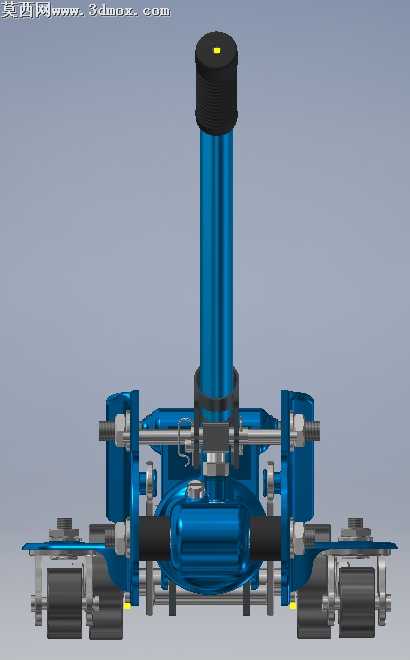

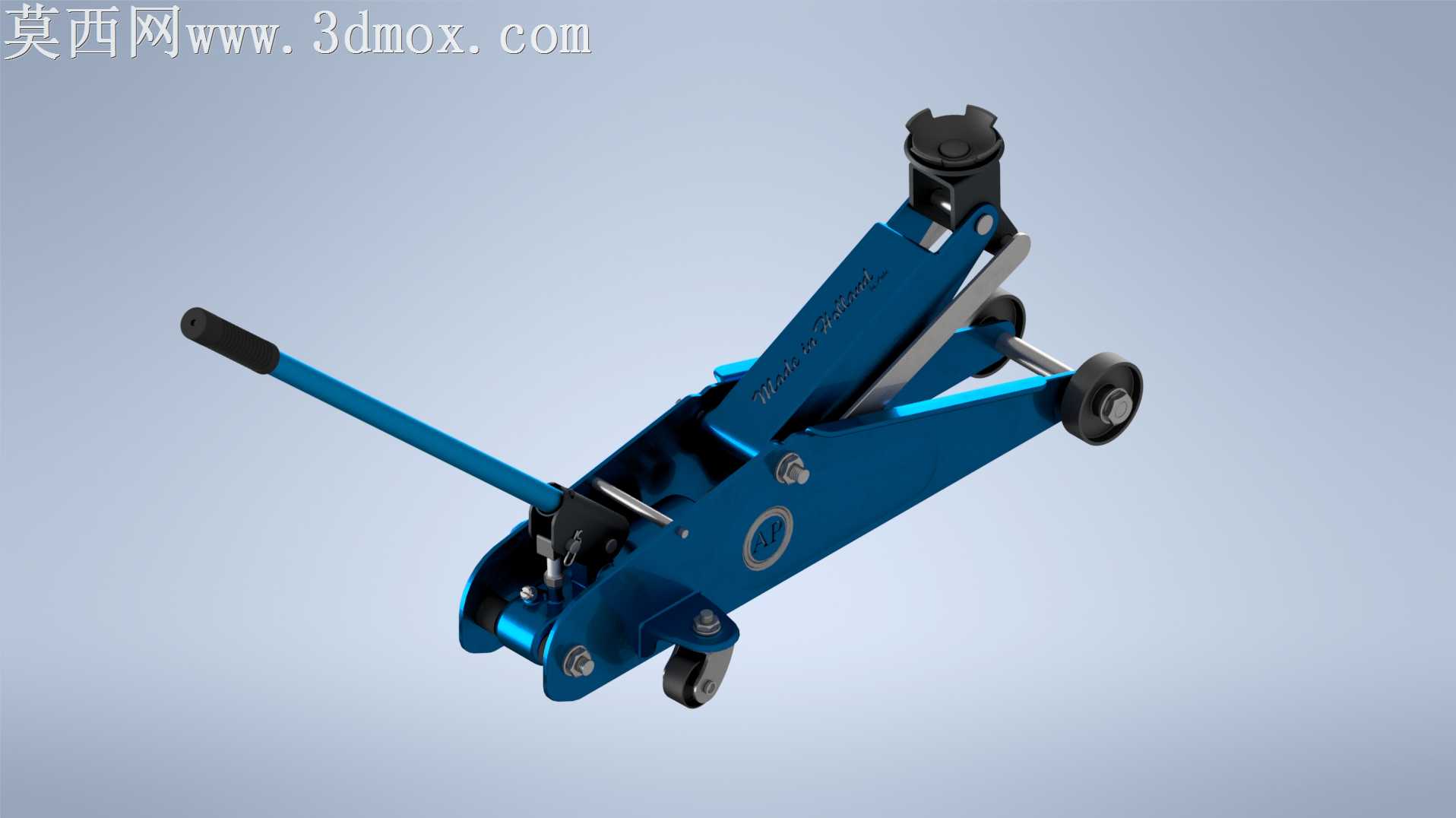

本作品为卧式液压千斤顶的三维建模设计成果，整体采用Autodesk Inventor完成全参数化建模，后续通过内置渲染模块完成效果呈现。建模过程中严格遵循卧式液压千斤顶的实际工作原理与结构比例，对每一个零部件进行独立建模后完成总装配，确保各部件之间的装配约束符合真实机械运动逻辑，可直观演示千斤顶的顶升、回落动作过程。材质设置上，主体承载结构采用高强度合金钢材质参数，表面赋予蓝色工业烤漆质感，还原量产千斤顶的外观特征；操作手柄部分设置黑色防滑橡胶材质，模拟真实握把的磨砂触感；滚轮、顶升托座等受力部件赋予金属镀铬材质，体现耐磨金属部件的光泽质感；液压油缸部分做金属密封面的材质区分，清晰呈现不同功能部件的材质差异。结构设计层面，完整还原了卧式千斤顶的核心组成部分：包括长柄手动操作杆、液压动力缸体、承载机架、前部万向滚轮、后部定向滚轮、顶部可调节顶升托座、泄压控制阀等结构，每一处连接销轴、紧固螺栓都按照标准件参数建模，没有省略关键的细小结构，确保模型的结构完整性。设计思路上，以汽车维修场景常用的3吨级卧式千斤顶为原型，在保证结构还原度的基础上，对部分非关键的工艺倒角做了适度简化，既保留了真实产品的结构辨识度，也让模型整体更加整洁规范。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮主体结构，辅助光源补充暗部细节，避免出现大面积死黑区域，背景采用中性渐变灰色，突出千斤顶本身的蓝色主体结构，让整体渲染效果清晰直观，能够完整展现产品的外形特征与结构布局。模型装配过程中反复校验了各运动部件的干涉情况，确保操作杆摆动、顶升臂升降、滚轮转动等动作都不存在结构冲突，可直接用于机械原理演示、产品结构展示等场景，也可作为液压传动教学的辅助参考模型，帮助学习者直观理解卧式液压千斤顶的动力传递路径与机械结构组成。
